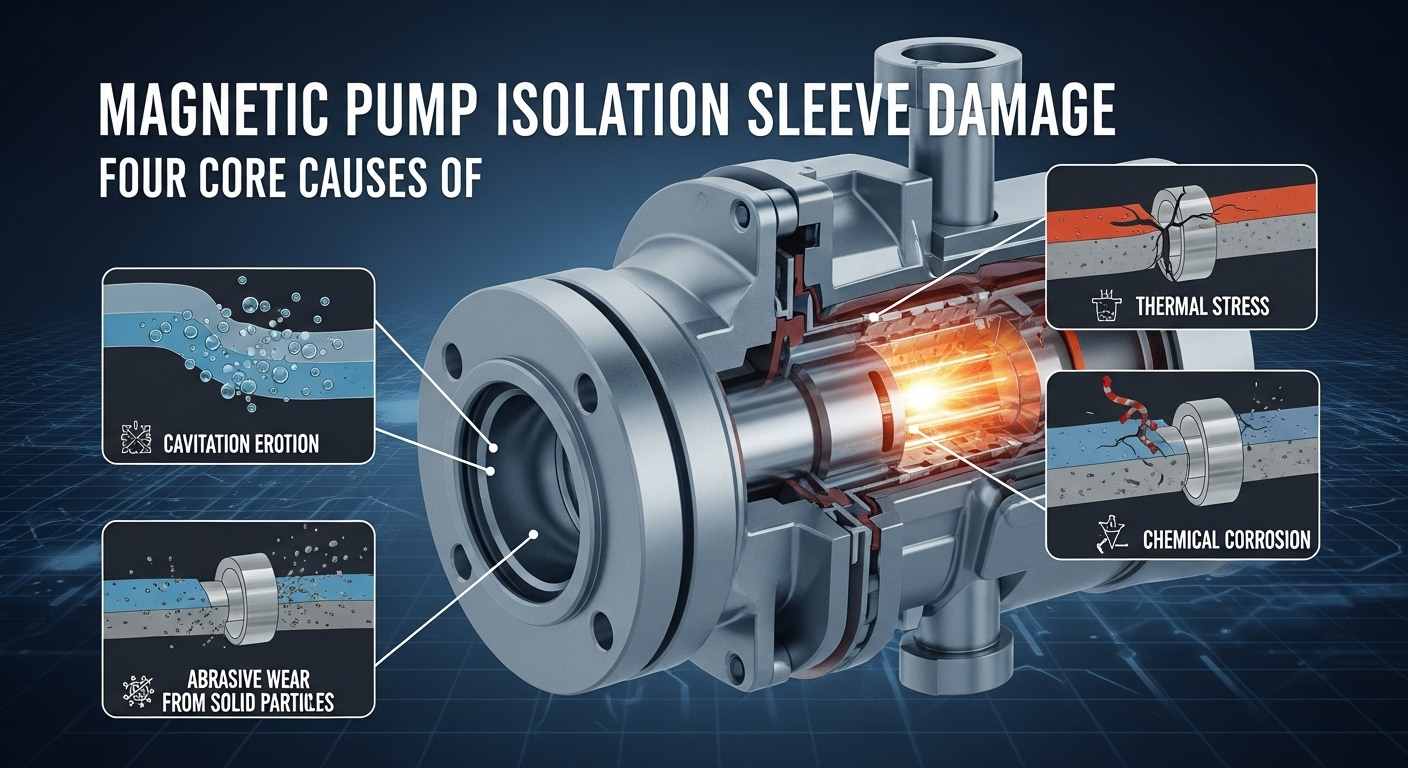

Vier kernoorzaken van schade aan de isolatiehulzen van magnetische pompen

Schade aan demagnetische pompisolatiehuls vormt een groot veiligheidsrisico bij het transport van chemische vloeistoffen. Dit artikel is gebaseerd op de technische praktijk en analyseert diepgaand de schademechanismen van de isolatiehuls veroorzaakt door slijtage van harde deeltjes, falende smering bij drooglopen, fluctuaties in de bedrijfsomstandigheden en cavitatie, en biedt preventieoplossingen op professioneel niveau om de operationele stabiliteit van magnetische pompen te helpen verbeteren.

I. Magnetische vreemde lichamen en harde deeltjes

Dit is de meest directe en meest voorkomende oorzaak van fysieke slijtage van de isolatiehuls. Er bestaat een sterk magnetisch veld tussen de binnenste en buitenste magnetische rotors van een magnetische pomp, en de interne stroomkanalen zijn nauwkeurig.

Schademechanisme:

1. Magnetische vreemde lichamen: Magnetische onzuiverheden zoals ijzervijlsel en lasslakken in het getransporteerde medium worden sterk geadsorbeerd op de oppervlakken van de binnenste en buitenste magnetische rotors. Terwijl de binnenste magnetische rotor met hoge snelheid draait, zullen deze deeltjes voortdurend langs de binnenwand van de stationaire isolatiehuls schrapen, net als roterende snijkoppen met hoge snelheid, waardoor de wanddikte geleidelijk dunner wordt en uiteindelijk doorslijt.
2. Harde deeltjes: Als het medium niet-magnetische harde deeltjes bevat (zoals katalysatorpoeder, kristallen), zullen deze de isolatiehuls en glijlagers schuren en slijten onder de aandrijving van de vloeistof. Zoals vermeld in uw referentiemateriaal kan dit er gemakkelijk voor zorgen dat de isolatiehuls "bekrast of doorgesneden" wordt.

Veel voorkomende triggers:

• Onvolledige reiniging van systeemleidingen of opslagtanks na installatie of onderhoud.
• Het getransporteerde materiaal zelf bevat ferromagnetische of harde verontreinigingen.

Preventiestrategieën:

Zorg ervoor dat u zeer nauwkeurige filters installeert (indien nodig magnetische filters) bij de pompinlaat en zorg voor strikte, regelmatige reinigings- en inspectiesystemen.

II. Droge wrijving en onvoldoende stroming

De smering en koeling van magneetpompen zijn volledig afhankelijk van de getransporteerde vloeistof. Elke handeling zonder vloeistof is fataal.

Schademechanisme:

Als er geen medium in de pomp zit of als het mediumdebiet te laag is, verliest het glijlager smering en koeling, wat resulteert in snelle droge wrijving. Hierdoor ontstaat er in korte tijd een enorme hoeveelheid warmte, waardoor het lager als eerste ‘doorbrandt’. Deze warmte wordt snel naar de aangrenzende isolatiehuls geleid: bij niet-metalen isolatiehulzen zal dit smelten en verkolen veroorzaken; bij metalen isolatiehulzen kan dit leiden tot vervorming of demagnetisatie en uiteindelijk tot volledig falen.

Veel voorkomende triggers:

1. Te laag vloeistofniveau in de opslagtank, wat leidt tot pompcavitatie.
2. De inlaatklep is niet geopend, de uitlaatklep is te veel gesloten of de pijpleiding is verstopt.
3. Onvoldoende aanzuiging en ontluchting vóór het opstarten.

Preventiestrategieën:

Installeer en activeer in elkaar grijpende beveiligingsapparatuur zoals vloeistofniveaumeters en debietmeters om automatische uitschakeling van de pomp te bereiken bij een laag vloeistofniveau of een laag debiet. Volg strikt de bedieningsprocedures en bevestig dat het "aanzuigen" is voltooid vóór het opstarten.

III. Cavitatie fenomeen

Cavitatie is een "onzichtbare moordenaar" van magnetische pompen, met een enorme en onmerkbare vernietigende kracht.

Schademechanisme:

Wanneer de inlaatdruk van de pomp te laag is, zal de vloeistof koken als gevolg van lokale lage druk bij de waaier en op andere plaatsen, waardoor een groot aantal bellen ontstaat. Wanneer deze bellen met de vloeistof naar het hogedrukgebied stromen, barsten ze onmiddellijk, waardoor een impactkracht ontstaat van duizenden atmosfeer en plaatselijk hoge temperaturen.

1. Impact rechtstreeks op het oppervlak van de isolatiehuls, waardoor putjes en vermoeidheidsschade ontstaan.
2. Cavitatie zal hevige trillingen van de pomp veroorzaken, waardoor de hydraulische balans ernstig wordt beschadigd, wat leidt tot schade aan de ketting van een reeks componenten zoals lagers, rotors en waaiers. De isolatiehuls is ook gevoelig voor scheuren bij hevige trillingen en onregelmatige spanning.

Veel voorkomende triggers:

• Onredelijk ontwerp van de pompinlaatleiding, resulterend in overmatige weerstand.
• De temperatuur van het getransporteerde medium is te hoog, dichtbij het kookpunt.
• Onvoldoende aanzuiging, met een grote hoeveelheid restgas in het systeem.
• Onvoldoende vloeistofniveau inlaat (NPSHa < NPSHr).

Preventiestrategieën:

Optimaliseer het ontwerp van de inlaatleiding, verminder het debiet en zorg voor voldoende tankdruk of vloeistofniveauhoogte. Vermijd gebruik bij temperaturen dicht bij het kookpunt van het medium.

IV. Fluctuaties in de bedrijfscondities en onjuiste bediening

Magnetische pompen zijn precisieapparatuur en hun stabiele werking is afhankelijk van stabiele bedrijfsomstandigheden. Ernstige schommelingen in de bedrijfsomstandigheden zullen intern hun precieze mechanische balans beschadigen.

Schademechanisme:

1. Hydraulische onbalans: De axiale kracht van magneetpompen wordt meestal automatisch gecompenseerd door hydraulische druk. Wanneer bedrijfsparameters zoals uitlaatdruk en debiet sterk fluctueren, wordt dit precieze evenwicht onmiddellijk verbroken. Hierdoor zullen het glijlager en de drukring enorme, niet-ontworpen axiale en radiale krachten moeten dragen, waardoor de slijtage wordt versneld of direct schade wordt veroorzaakt. De schade aan het lager heeft onmiddellijk invloed op de stabiliteit van het rotorsamenstel, wat leidt tot wrijvings- of botsingsschade aan de isolatiehuls.
2. Chemische en fysische overbelasting: Onjuiste keuze van het materiaal van de isolatiehuls dat niet bestand is tegen de corrosie van het medium; of gebruik boven de ontworpen druk- en temperatuuromstandigheden zal de veroudering, kruip of verbrossing van het materiaal versnellen en uiteindelijk tot schade leiden.

Veel voorkomende triggers:

• Frequente en grote schommelingen in systeemparameters zoals druk en debiet.
• Het niet strikt volgen van de bedieningsprocedures, het willekeurig openen en sluiten van kleppen, resulterend in waterslag of drukimpact.
• Fouten bij vroege selectie, onvermogen om alle parameters zoals mediumcorrosie, temperatuur en druk volledig in overweging te nemen.

Preventiestrategieën:

Probeer de pomp stabiel te laten draaien in de buurt van het ontwerppunt, vermijd frequent opstarten en uitschakelen en grootschalige aanpassing van de bedrijfsomstandigheden. Communiceer volledig met technisch personeel tijdens de selectiefase en verstrek de meest gedetailleerde en nauwkeurige gegevens over de bedrijfstoestand.

Conclusie

Kortom, het falen van demagnetische pompisolatiehuls is niet alleen een materieel probleem, maar ook een systeemtechnisch probleem, waarbij mediumzuiverheid, pijpleidingontwerp, bedieningscontrole en onderhoudsspecificaties betrokken zijn. Als innovatief merk dat zich richt op hoogwaardige lekvrije vloeistoftransmissieoplossingen,Teffikohoudt zich altijd aan de kernconcepten van "betrouwbaarheid, intelligentie en groenheid" en biedt een volledig assortiment corrosiebestendige magnetische pompproducten voor de chemische, nieuwe energie- en aardolie-industrie.
