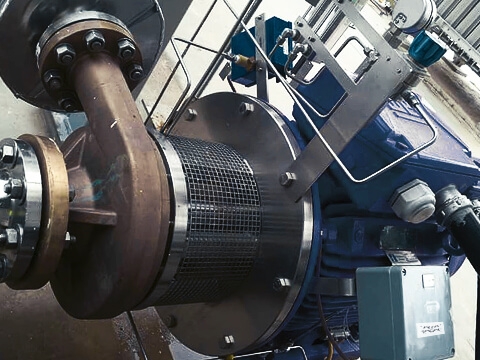

Cryogene centrifugaalpomp is een gespecialiseerde vloeistoftransportapparatuur die is ontwikkeld voor het transporteren van media met ultralage temperaturen, waarbij de toepasselijke mediumtemperatuur doorgaans lager is dan -150 ° C. Vergeleken met gewone centrifugaalpompen maakt deze apparatuur gebruik van speciale cryogene materialen en nauwkeurige afdichtingsstructuren, met uitstekende thermische schokbestendigheid, waardoor een veilige en efficiënte levering van vloeibare gassen op lage temperatuur mogelijk is, zoals vloeibaar aardgas (LNG), vloeibare zuurstof, vloeibare stikstof, vloeibare argon en vloeibare waterstof.
Werkingsprincipe
Het basisprincipe van een cryogene centrifugaalpomp is hetzelfde als dat van een conventionele centrifugaalpomp: deze is afhankelijk van de hoge snelheidsrotatie van de waaier om middelpuntvliedende kracht te genereren, het vloeibare medium op lage temperatuur te versnellen, mechanische energie om te zetten in vloeibare kinetische energie en een stabiele afgifte van het medium van het zuiguiteinde naar het afvoeruiteinde te bereiken. Het belangrijkste verschil tussen beide is dat cryogene centrifugaalpompen zich stabiel kunnen aanpassen aan omstandigheden met ultralage temperaturen variërend van -162°C voor vloeibaar aardgas tot -269°C voor vloeibaar helium, zonder materiaalverbrossing of uitval van de apparatuur.
1.Speciale cryogene materialen
Het pomplichaam en de waaier zijn gemaakt van cryogeenbestendig staal zoals 304/316L roestvrij staal, aluminiumlegering en brons, wat voldoende taaiheid biedt in omgevingen met lage temperaturen om koude broosheid te elimineren; de pompas is gemaakt van hoogwaardig gelegeerd staal, dat bestand is tegen temperatuurverschillen en hoge bedrijfsbelastingen.
2. Hoogwaardig afdichtingssysteem
Het effectief voorkomen van lekkage van vluchtige lagetemperatuurmedia is de sleutel tot een veilige werking van de apparatuur: labyrintafdichtingen zijn eenvoudig en duurzaam, waardoor een onderhoudsvrije werking op lange termijn mogelijk is; mechanische afdichtingen en droge gasafdichtingen worden meestal gebruikt bij het laden en lossen van vloeibaar aardgas; afdichtingsaccessoires zijn gemaakt van cryogeenbestendige materialen zoals polytetrafluorethyleen en flexibel grafiet, ter vervanging van gewone rubberen afdichtingen om scheuren en defecten bij lage temperaturen te voorkomen.
3. Anti-cavitatie geoptimaliseerd ontwerp
Vloeibare gassen met een lage temperatuur hebben extreem lage kookpunten en zijn tijdens bedrijf gevoelig voor cavitatie. De apparatuur maakt gebruik van een lage netto positieve zuigkop (NPSH), uitgerust met een voorinductor en een dubbele zuigwaaier om de middendruk van de inlaat te verhogen, de mediumverdamping door de hoofdoorzaak te onderdrukken en cavitatieschade te verminderen.

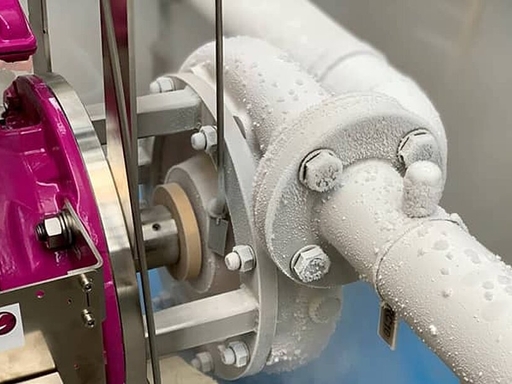

4. Ontwerp voor bescherming tegen thermische schokken
Het is ten strengste verboden om de apparatuur snel af te koelen en moet langzaam worden voorgekoeld in overeenstemming met de normen om barsten in de schaal veroorzaakt door plotselinge temperatuurveranderingen te voorkomen; het is verdeeld in verticale en horizontale structuren. Verticale cryogene centrifugaalpompen van het vattype hebben een beter uitlaateffect en minder warmtegeleiding, waardoor ze de reguliere keuze zijn in de vloeibaar aardgasindustrie.
Cryogene centrifugaalpompen zijn onmisbaar in veel hoogwaardige industriële sectoren, waarvan de vloeibaar aardgas (LNG)-industrie momenteel de grootste vraagmarkt is.
Op grote schaal gebruikt in LNG-ontvangststations voor de overdracht van tankmedium, het laden en lossen van schepen en het vullen van tankwagens; het is ook uitgerust met aardgastankstations om zware voertuigen en schepen te voorzien van schone energie.
Als kernondersteunend onderdeel van luchtscheidingsapparatuur wordt het gebruikt voor het transport van vloeibare zuurstof, vloeibare stikstof en vloeibaar argon, voor het smelten van ijzer en staal, de medische zuurstofvoorziening, de productie van halfgeleiders en voor het opvangen, opslaan en transporteren van vloeibare koolstofdioxide.
Verantwoordelijk voor de overdracht en het vullen van raketbrandstoffen (vloeibare zuurstof, vloeibare waterstof) en het leveren van vloeibare stikstofcirculatie voor tests bij lage temperaturen van precisieonderdelen in de ruimtevaart.
Aangepast aan de opslag en het transport van vloeibare waterstof en transportscenario's bij waterstoftankstations, die dienen als belangrijke uitrusting voor de opslag van waterstofenergie en nieuwe energieondersteunende projecten.
Als de belangrijkste brandstoftoevoerpomp voor LNG-aangedreven schepen, die de stabiele toevoer van schone energie voor schepen garandeert.
| Vergelijkingsitems | Cryogene centrifugaalpomp | Cryogene pomp met positieve verplaatsing |
|---|---|---|
| Leveringsstroom | Grote stroomlevering | Kleine en middelgrote stroomlevering |
| Werkdruk | Middelmatige druk | Ultrahoge druk |
| Bedrijfsefficiëntie | Hoog rendement onder grote stroomomstandigheden | Laag rendement bij gebruik met grote stroom |
| Onderhoudsproblemen | Eenvoudige structuur en eenvoudig onderhoud | Veel interne onderdelen en ingewikkeld onderhoud |
| Toepasselijke scenario's | LNG-overslag, levering van grote tanks | Kleine stroom en hogedruk vloeibare waterstof, levering van vloeibare zuurstof |
Vraag: Wat is de laagste temperatuur die een cryogene centrifugaalpomp kan weerstaan?
A: Het toepasselijke temperatuurbereik van conventionele modellen is -150°C tot -269°C, en de nominale temperatuurbestendigheid van speciale LNG-cryogene centrifugaalpompen kan -162°C bereiken.
Vraag: Hoe kies ik tussen verticale en horizontale cryogene centrifugaalpompen?
A: Verticale cryogene centrifugaalpompen van het vattype hebben een goed uitlaateffect en sterke thermische isolatieprestaties, en hebben de voorkeur voor grootschalige LNG-leveringsprojecten; horizontale pompen zijn compact van structuur en worden meestal gebruikt voor kleine leveringsscenario's met lage druk en lage temperatuur.
Vraag: Hoe kan cavitatie in cryogene centrifugaalpompen effectief worden voorkomen?
A: Zorg voor voldoende inlaatzuigdruk, installeer een mediuminductor en reinig het filter van de inlaatpijpleiding regelmatig om cavitatieproblemen effectief te voorkomen.
Cryogene centrifugaalpompen vormen de kernuitrusting voor de veilige levering van vloeibare gassen op lage temperatuur en ondersteunen op uitgebreide wijze de gestage ontwikkeling van schone energie-industrieën zoals vloeibaar aardgas, waterstofenergie en industriële gassen. Met de voortdurende groei van de mondiale vraag naar schone energie zullen de marktpositie en het toepassingsgebied van cryogene centrifugaalpompen blijven groeien.Teffikostreeft er altijd naar om klanten uitstekende cryogene vloeistofoplossingen te bieden. We raden ten zeerste aan om bij aankoop prioriteit te geven aan hoogwaardige cryogeenbestendige materialen, efficiënte anti-cavitatiestructuren en afdichtingsconfiguraties met weinig verlies.
