Wat is een centrifugaalpomp met eindzuiging?

Bij het industriële vloeistoftransport, het bouwen van HVAC-systemen en gemeentelijke watervoorzieningssystemen zult u altijd een bekend apparaat tegenkomen: de centrifugaalpomp met eindaanzuiging.

Wat is een centrifugaalpomp met eindzuiging?

Een centrifugaalpomp met eindaanzuiging is, zoals de naam al doet vermoeden, een eentraps centrifugaalpomp met enkele aanzuiging waarbij vloeistof axiaal binnenkomt vanaf de zijkant van het pomphuis en radiaal wordt afgevoerd vanaf de bovenkant van het pomphuis nadat deze is versneld door de waaier.

Het staat in de industrie ook bekend als een horizontale eindzuigpomp. Het meest opvallende kenmerk is het uittrekbare ontwerp. Dankzij dit ontwerp kan onderhoudspersoneel de roterende componenten (inclusief de waaier, as, afdichtingen, enz.) direct verwijderen voor onderhoud zonder de inlaat- en uitlaatpijpleidingen te verwijderen. Voor engineers betekent dit minimale stilstand en lage onderhoudskosten.

Werkingsprincipe van een centrifugaalpomp met eindzuiging

Het werkingsprincipe van een centrifugaalpomp met eindaanzuiging is eenvoudig en volgt de basislogica van de meeste centrifugaalpompen, met de nadruk op het unieke ontwerp met eindaanzuiging. Hier is een duidelijke stap-voor-stap uitleg:

1. Vloeistofzuiging:De pomp zuigt vloeistof aan via de aanzuigopening aan het uiteinde van het pomphuis (tegenover de motor) en de vloeistof stroomt rechtstreeks in het oog van de roterende waaier.
2. Centrifugale krachtopwekking:Aangedreven door de motor, roteert de waaier, en de middelpuntvliedende kracht duwt de vloeistof van het midden van de waaier naar de buitenrand, waardoor de snelheid en druk van de vloeistof toenemen.
3. Vloeistofafvoer:De vloeistof met hoge snelheid komt het pomphuis binnen (ook bekend als het slakkenhuis), dat een geleidelijk uitdijende vorm heeft om de vloeistof te vertragen en kinetische energie om te zetten in statische drukenergie. Vervolgens wordt de vloeistof via de afvoerpoort aan de zijkant van het pomphuis afgevoerd naar de doellocatie (zoals pijpleidingen, opslagtanks etc.).
4. Continu gebruik:Zolang de motor continu draait, herhaalt het bovenstaande proces zich continu, waardoor een stabiele en continue vloeistofoverdracht wordt bereikt. Het ontwerp met eindaanzuiging zorgt voor een soepele vloeistofinvoer, waardoor turbulentie wordt verminderd en de bedrijfsefficiëntie wordt verbeterd.

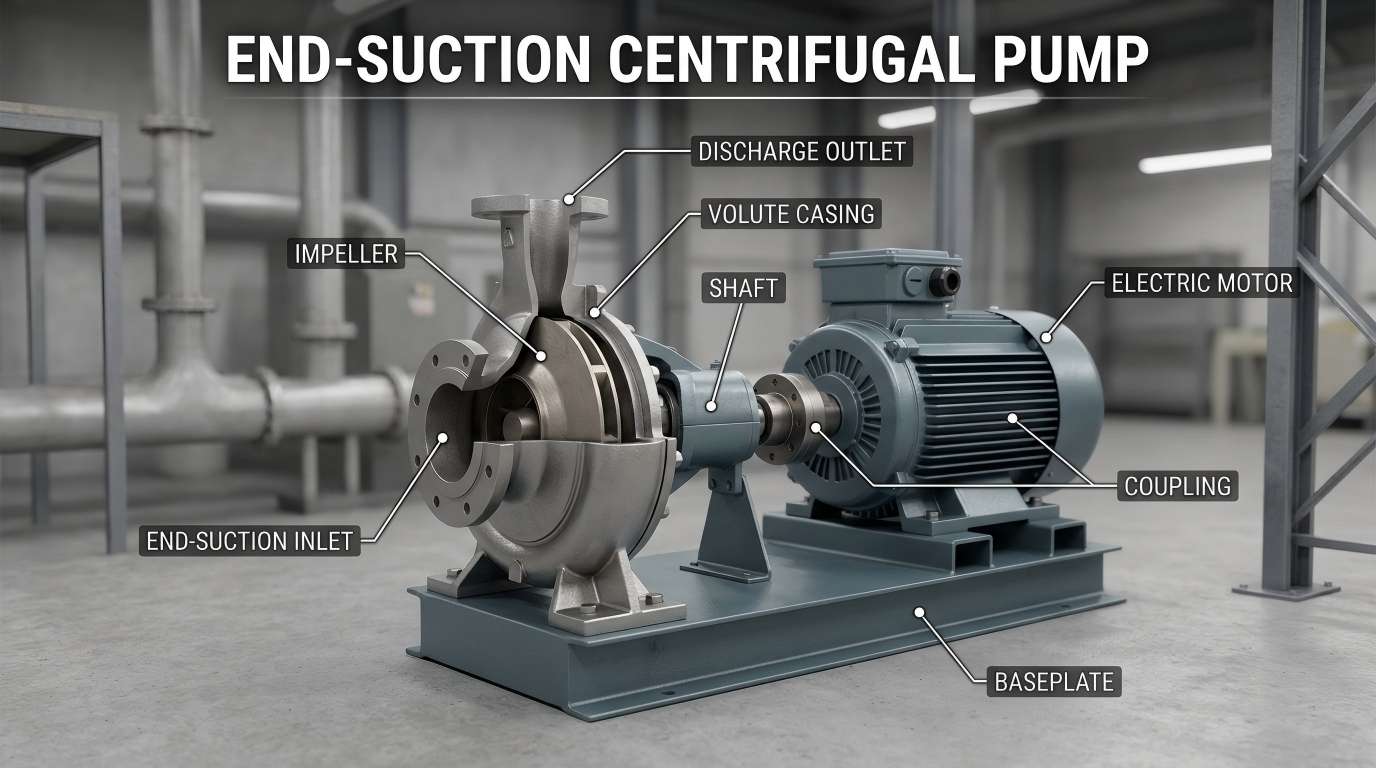

Belangrijkste componenten van een centrifugaalpomp met eindzuiging

Om u te helpen het werkingsprincipe van een centrifugaalpomp met eindaanzuiging beter te begrijpen, worden de belangrijkste componenten hieronder in duidelijke taal uitgelegd:

• Waaier:Een roterend onderdeel dat lijkt op een "ventilator" en dat wordt gebruikt om middelpuntvliedende kracht te genereren. Het is meestal gemaakt van metaal (roestvrij staal, gietijzer) of plastic, afhankelijk van het type vloeistof dat wordt overgebracht.
• Pomphuis (slakkenhuis):De buitenbehuizing die de waaier omsluit, is gevormd om vloeistof op te vangen die uit de waaier wordt afgevoerd, de vloeistof te vertragen en de druk te verhogen voordat deze wordt afgevoerd.
• Zuigpoort:Een opening aan het uiteinde van het pomphuis waardoor vloeistof het pomplichaam binnendringt. Meestal is deze voorzien van een flens (met opstaande rand) voor eenvoudige aansluiting op pijpleidingen.
• Lossingshaven:Een opening aan de zijkant van het pomphuis waardoor vloeistof het pomplichaam verlaat. Het is ook uitgerust met een flens om vloeistof in het leidingsysteem te geleiden.
• Schacht:Een staafvormig onderdeel dat de waaier en de motor verbindt, verantwoordelijk is voor het overbrengen van vermogen van de motor naar de waaier en het aandrijven van de waaier om te roteren.
• afdichtingen:Voorkom vloeistoflekkage uit de asopening (tussen het pomplichaam en de motor). Veel voorkomende typen zijn onder meer mechanische afdichtingen en pakkingafdichtingen.

Breed scala aan toepassingen

• HVAC:Eindzuigpompen zijn de belangrijkste energiebron voor gekoeldwatercirculatie en koelwatersystemen in grote gebouwen.
• Industriële watervoorziening en drukverhoging:Gebruikt voor de overdracht van schoon water, druksystemen en ketelvoedingswater in fabrieken.
• Brandbeveiligingssystemen:Speciale brandbestrijdingseindzuigpompen zorgen voor een stabiele waterstroom onder hoge druk in noodsituaties.
• Landbouwirrigatie:Op grote schaal gebruikt bij irrigatie en drainage van landbouwgrond vanwege het brede stroombereik.

Samenvatting

De centrifugaalpomp met eindaanzuiging is een betrouwbare, kosteneffectieve oplossing voor de meeste vloeistofoverdrachtbehoeften. De eenvoudige structuur, het gemakkelijke onderhoud en de brede toepassing maken het populair onder ingenieurs, facility managers en vastgoedeigenaren.
