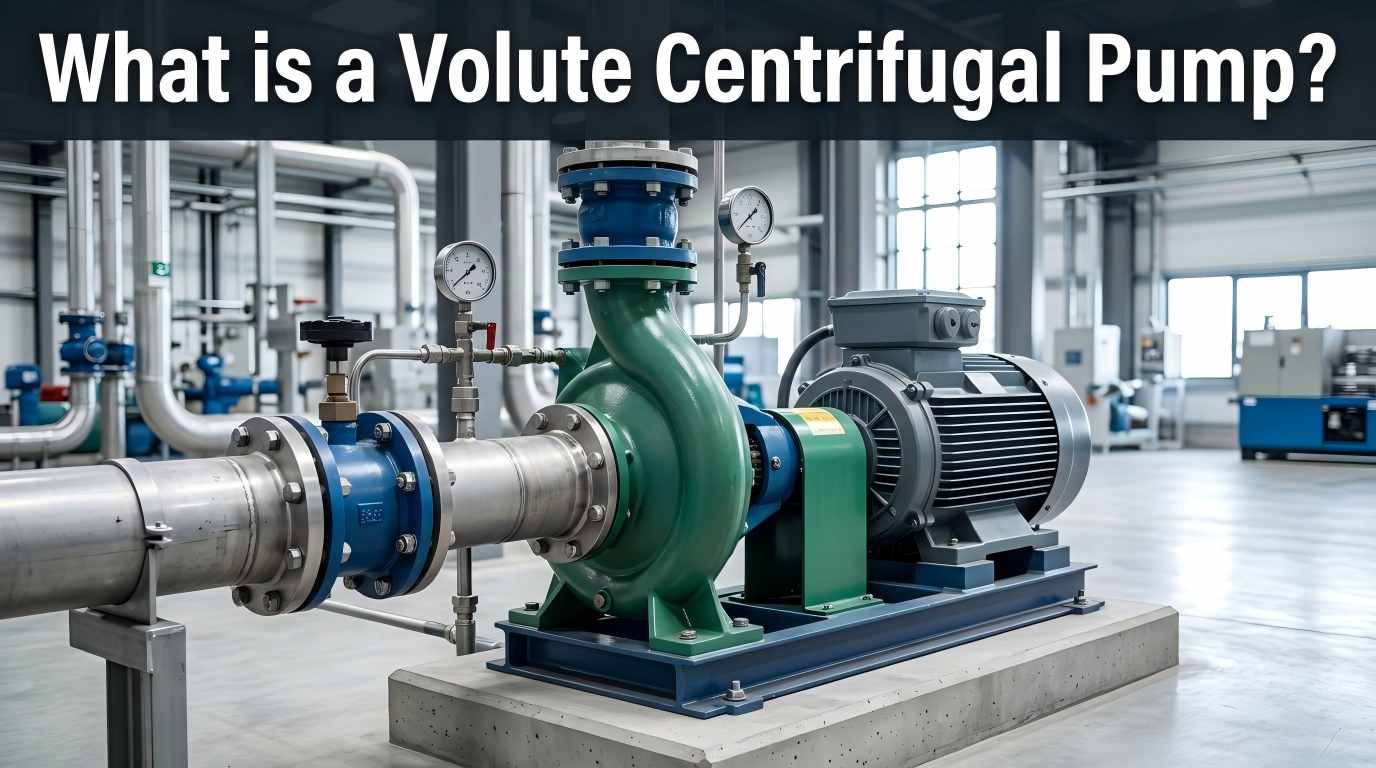

A slakkenhuis centrifugaalpompis een type dynamische pomp die mechanische energie omzet in hydraulische energie door de rotatie van een waaier en vertrouwt op een spiraalvormig slakkenhuis voor efficiënte vloeistoftoevoer. In tegenstelling tot andere typen centrifugaalpompen is het meest opvallende kenmerk de slakkenhuisvormige behuizing (ook wel spiraalvormige behuizing genoemd), het kernonderdeel dat deze pomp onderscheidt van modellen zoals diffusor-centrifugaalpompen. Slakkenhuiscentrifugaalpompen kenmerken zich door een robuuste constructie, relatief lage kosten, stille werking en betrouwbare prestaties, met minimale impact van corrosie en erosie. Ze zijn de voorkeursapparatuur voor de meeste industriële en civiele toepassingen voor vloeistofafgifte.
De stabiele werking van de pomp is afhankelijk van de coördinatie van verschillende componenten. De kerncomponenten en hun functies zijn als volgt:
Een spiraalkamer die de waaier omringt met een dwarsdoorsnede die geleidelijk toeneemt vanaf de waaieruitlaat tot de afvoerpoort. De kernfuncties zijn het verzamelen van vloeistof met hoge snelheid, het verminderen van de snelheid en het verhogen van de druk. De vorm en grootte zijn rechtstreeks van invloed op de efficiëntie en druk van de pomp. Het is verdeeld in een enkel slakkenhuis (het meest gebruikt) en een dubbel slakkenhuis (balanceert de radiale kracht en verlengt de levensduur).
Het ‘hart’ van de pomp, een roterend onderdeel met gebogen schoepen, via een pompas met de motor verbonden. Het roteert met hoge snelheid om middelpuntvliedende kracht te genereren, waarbij vloeistof wordt aangezogen en kinetische energie wordt afgegeven. De bladparameters (vorm, hoeveelheid, hoek) bepalen het debiet, de opvoerhoogte en het rendement van de pomp.
De pompas brengt mechanische energie over van de motor naar de waaier. Lagers ondersteunen de rotatie van de pompas, behouden de coaxialiteit en verminderen de wrijving. Voor werkomstandigheden bij hoge temperaturen en hoge druk zijn oliekoelers vereist om olieverslechtering te voorkomen en de levensduur van de lagers te verlengen.
Voorkomt vloeistoflekkage en het binnendringen van externe lucht om cavitatie te voorkomen. Veel voorkomende typen zijn onder meer mechanische afdichtingen en pakkingafdichtingen. Matching met aanvullende afdichtingssystemen kan de betrouwbaarheid verbeteren, en onderhoud kan verwijzen naar API 682-normen.
De zuigpoort bevindt zich in het midden van het slakkenhuis om vloeistof aan te zuigen; de afvoerpoort bevindt zich aan het einde van het slakkenhuis om vloeistof onder druk af te leveren. De grootte en vorm van beide zijn van invloed op de vloeistofweerstand en de pompefficiëntie.
Het werkproces is continue energieconversie, verdeeld in 4 kernfasen:
De motor drijft de waaier aan om met hoge snelheid te roteren, waardoor een lagedrukgebied in het midden van de waaier ontstaat. Onder het drukverschil wordt vloeistof in de pomp gezogen.
Terwijl de waaier continu draait, duwen de bladen de vloeistof radiaal in beweging, waardoor de stroomsnelheid en kinetische energie van de vloeistof aanzienlijk toenemen.
Hogesnelheidsvloeistof komt het slakkenhuis binnen, waar de vergrote stroomdoorgang de stroomsnelheid vermindert, waardoor kinetische energie wordt omgezet in drukenergie om hogedrukafgifte te bereiken.
Vloeistof onder druk wordt afgevoerd via de afvoerpoort. Door de continue rotatie van de waaier wordt een continue levering voltooid.
De slakkenhuisstructuur komt overeen met de vloeistofstroomeigenschappen, waardoor turbulentieverlies wordt verminderd. De efficiëntie onder ontwerpomstandigheden bereikt 70%–90%, met een uniforme stroomsnelheidsverdeling.
Minder kerncomponenten, eenvoudig te verwerken en te installeren, geen complex transmissiemechanisme, laag uitvalpercentage, geen behoefte aan inlaat- en uitlaatterugslagkleppen en lage onderhoudskosten.
Kan worden ontworpen in verschillende specificaties afhankelijk van de werkomstandigheden, geschikt voor verschillende vloeistoffen zoals schoon water, rioolwater en chemische media, en aanpasbaar aan werkomstandigheden bij normale temperaturen, hoge temperaturen en hoge druk.
Geïntegreerd ontwerp, klein formaat en lichtgewicht, geschikt voor scenario's met beperkte ruimte en eenvoudig te integreren in bestaande leveringssystemen.
Lage productiekosten, gemakkelijke vervanging van slijtdelen, energiebesparing door efficiënte werking, geschikt voor leveringsscenario's met grote stromen.
Slakkenhuiscentrifugaalpompen zijn een betrouwbare keuze voor industriële vloeistoftoevoer dankzij hun hydrodynamische voordelen. Hun werkelijke energie-efficiëntie wordt echter beïnvloed door details zoals materiaalkeuze en productie. Teffiko ontwikkelt stabiele en efficiënte oplossingen voor vloeistoftoediening door middel van nauwkeurige R&D en strikte tests. Welkom om te raadplegen of te bestellen:www.teffiko.com
