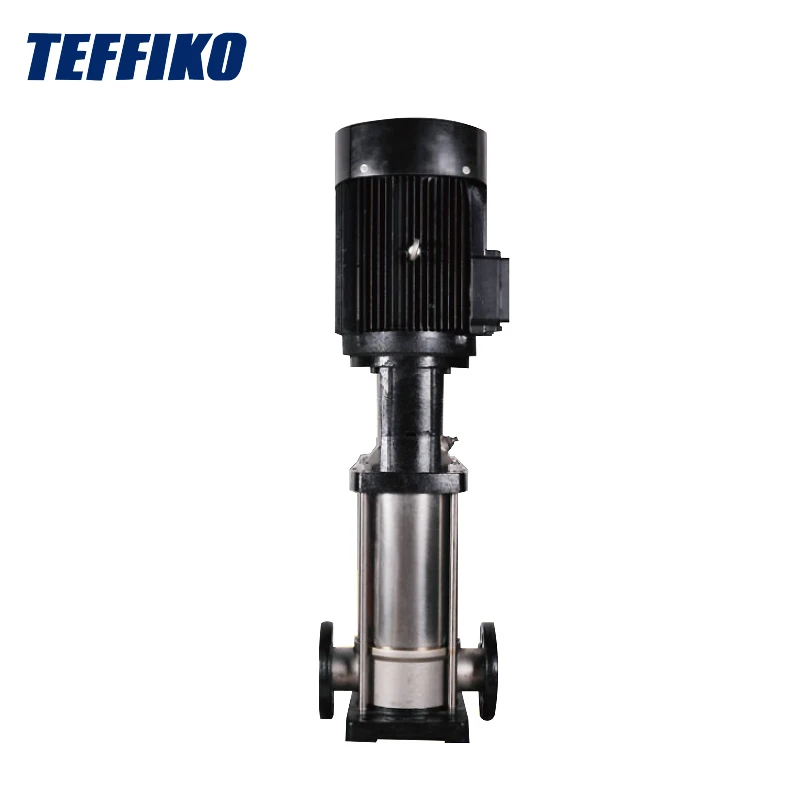

Verticale multistage roestvrijstalen centrifugaalpomp

De TDFP-verticale multistage roestvrijstalen centrifugaalpomp is een multifunctioneel product. Het kan verschillende media transporteren, zoals leidingwater en enigszins corrosieve industriële vloeistoffen, en is geschikt voor verschillende temperatuur-, debiet- en drukscenario's. Het wordt veel gebruikt op meerdere gebieden, waaronder watervoorziening, industriële druk, industrieel vloeistoftransport, waterbehandeling en irrigatie. Specific applications include water plant filtration and transportation, zoned water supply in water plants, high-rise building pressurization, industrial process water systems, cleaning systems, high-pressure flushing systems, fire-fighting systems, cooling and air-conditioning systems, boiler feed water and condensate systems, machine tool matching, acid and alkali transportation, filtration systems, reverse osmosis systems, distillation systems, separators, swimming pools, and farmland Irrigatie, sprinklerirrigatie en druppelirrigatie.

Bedrijfsomstandigheden

De multi-fasen verticale roestvrijstalen centrifugaalpomp is geschikt voor:

De vloeistof moet dun, schoon, niet-ontvluchtig, niet-explosief en vrij zijn van vaste deeltjes of vezels.

• Vloeibare temperatuur:

• Normaal temperatuurtype: -15 ° C ~ +70 ° C

• Hotwatertype: -15 ° C ~ +120 ° C

• Omgevingstemperatuur: tot +40 ° C

• hoogte: maximaal 1000m

Minimale inlaatdruk NPSH

In een verticale multi-fase corrosiebestendige centrifugaalpomp, als de druk in de pomp lager is dan de dampdruk van de getransporteerde vloeistof, kan cavitatie optreden. Om cavitatie te voorkomen, is het noodzakelijk om ervoor te zorgen dat er een minimale druk is aan de inlaatzijde van de pomp.

Tips om te delen ：

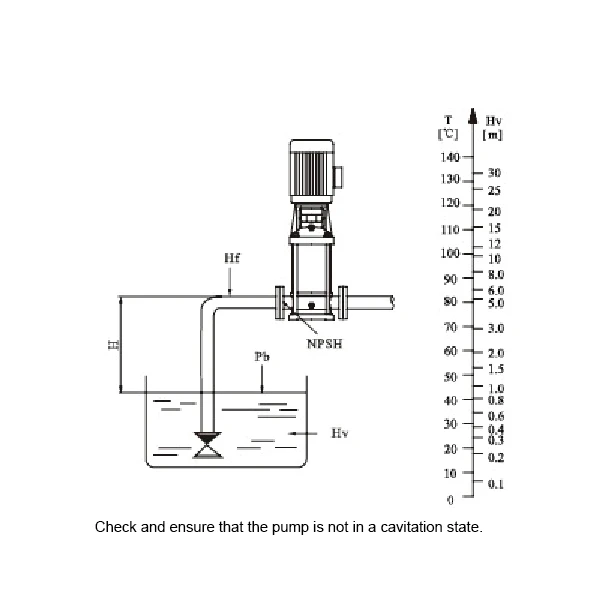

De maximale zuiglift H [m] kan worden berekend door de volgende formule:

H = PB × 10.2 - NPSH - HF - HV - HS

• Pb = atmosferische druk [balk] (de atmosferische druk kan worden ingesteld als 1 bar; in een gesloten systeem is PB de systeemdruk [balk]).

• NPSH = netto positieve zuigkop [m] (het kan worden gelezen uit de maximaal mogelijke stroomsnelheid van de pomp op de NPSH -curve).

• HF = inlaatpijpleidingverlies [M].

• HV = dampdruk [m].

• HS = veiligheidsmarge = minimaal 0,5 m hoofd.

Oordeelregels:

• Als de berekende H positief is, kan de pomp werken onder de maximale zuiglift H.

• Als de berekende H negatief is, moet er een minimale inlaatdruk van H -kop zijn.
