Wat te doen als het debiet van een horizontale meertrapscentrifugaalpomp onvoldoende is?

In industriële en hoogbouwwatervoorzieningssystemenTeffiko horizontale meertraps centrifugaalpompenzijn de belangrijkste energiebron. Veel ingenieurs merken echter dat het pompdebiet na een bepaalde gebruiksperiode geleidelijk "daalt" en er niet in slaagt de gekalibreerde parameters te bereiken.

Door het theoretische onderzoek naar vloeistofmachines te combineren met eerstelijns ervaring met bediening en onderhoud, zal dit artikel het probleem van onvoldoende stroomsnelheid grondig oplossen vanuit drie dimensies: dichtheid, systeemweerstand en prestaties van de stroombron.

1. Onjuist ontwerp en selectie

Oorzaakanalyse:

• Mismatch tussen pompselectie en werkelijke werkomstandigheden: Het nominale debiet en de opvoerhoogte van de pomp komen niet nauwkeurig overeen met de werkelijke systeemvereisten. De geselecteerde pomp heeft bijvoorbeeld een te klein debiet of onvoldoende opvoerhoogte om de systeemweerstand te overwinnen. Dit komt meestal voort uit afwijkingen in de berekening van de systeemweerstand in de initiële ontwerpfase, of het niet tijdig aanpassen van de pompselectie wanneer de feitelijke werkomstandigheden veranderen.
• Defecten in het ontwerp van het pijpleidingsysteem: Factoren zoals een te lange zuigleiding, kleine pijpdiameter, buitensporige bochten en hoge klepweerstand zullen de systeemweerstand aanzienlijk verhogen, waardoor het werkelijke werkpunt van de pomp afwijkt van de hoogrendementzone en dus leidt tot een daling van het debiet.

Diagnose en oplossingen:

• Controleer ontwerpparameters en prestatiecurven: Bereken de systeemopvoerhoogte en debietvereisten nauwkeurig opnieuw en vergelijk ze zorgvuldig met de pompprestatiecurve om ervoor te zorgen dat de pomp stabiel werkt in de hoogefficiënte zone. Overweeg indien nodig resoluut om de pomp te vervangen door een exemplaar dat beter geschikt is voor de huidige werkomstandigheden.
• Optimaliseer de lay-out van het pijpleidingsysteem: voer een uitgebreide inspectie en optimalisatie uit van de zuig- en perspijpleidingen, minimaliseer onnodige bochten en kleppen en zorg ervoor dat de pijpdiameter voldoet aan de optimale eisen voor vloeistoftransport, waardoor de pijpleidingweerstand effectief wordt verminderd.

2. Installatie- en inbedrijfstellingsproblemen: kernpunten voor probleemoplossing ter plaatse

Oorzaakanalyse:

• Luchtlekkage bij de aanzuigleiding en klepbasis: dit is een veel voorkomende en belangrijke oorzaak van onvoldoende stroomsnelheid. Een slechte afdichting van de aanzuigleiding of klepbasis zal ervoor zorgen dat er voortdurend lucht in de pompkamer komt, cavitatie veroorzaakt en het waterabsorptievermogen en de stroomsnelheid van de pomp ernstig verzwakt. Het is absoluut noodzakelijk om de aanzuigleiding en de klepbasis te inspecteren om er zeker van te zijn dat er geen luchtlekkage optreedt.
• Verstopping van de voetklep of het aanzuigfilter: De voetklep gaat niet volledig open, of het aanzuigfilter is ernstig verstopt met vuil (zoals sediment, vezels, enz.), waardoor de zuigweerstand sterk toeneemt en de pomp niet voldoende vloeistof kan aanzuigen.
• Onjuiste draairichting van de motor: Onjuiste motorbedrading kan ervoor zorgen dat de pompwaaier in de omgekeerde richting draait. In dit geval kan de pomp, hoewel deze draait, nauwelijks een effectief debiet genereren of is het debiet extreem laag.
• Slechte uitlijning tussen de pomp en de motor: Een slechte uitlijningsnauwkeurigheid van de koppeling zal abnormale trillingen van de pompeenheid veroorzaken, de slijtage van lagers en afdichtingen versnellen en zo de bedrijfsefficiëntie en stromingsstabiliteit van de pomp beïnvloeden.

Diagnose en oplossingen:

• Voer een strenge controle uit op de dichtheid van de zuigleiding: voer een strenge luchtdichtheidstest uit op de zuigleiding en alle aansluitpunten en repareer eventuele luchtlekpunten tijdig. Zorg ervoor dat alle verbindingen betrouwbaar zijn bevestigd, vooral de verbinding tussen de zuigleiding en de klepbasis.
• Reinig de voetklep en het filter regelmatig: Zorg voor een systeem voor regelmatige inspectie en reiniging van de voetklep en het aanzuigfilter om ervoor te zorgen dat ze altijd vrij zijn en ophoping van vuil te voorkomen.
• Bevestig de juiste draairichting van de motor: Controleer door de motor te laten draaien zorgvuldig of de draairichting van de pomp consistent is met de richting aangegeven door de pijl die duidelijk op het pomphuis is aangegeven. Als er een inconsistentie wordt geconstateerd, pas dan onmiddellijk de motorbedrading aan.
• Voer nauwkeurige uitlijningskalibratie uit: Gebruik professionele uitlijningsinstrumenten (zoals laseruitlijningsinstrumenten) om de pomp en motor zeer nauwkeurig uit te lijnen, waardoor trillingen en slijtage van componenten fundamenteel worden verminderd.

3. Onjuiste bediening en optimalisatie van de rotatiesnelheid

Oorzaakanalyse:

• Onvoldoende aanzuiging van de pomp: Als de lucht in de pompkamer en de zuigleiding niet volledig is uitgeput vóór het opstarten, zal de pomp er niet in slagen normaal water te absorberen of zal het debiet ernstig onvoldoende zijn.
• Onvoldoende rotatiesnelheid veroorzaakt door lage systeemspanning: Een onstabiele of voortdurend lage voedingsspanning zal direct leiden tot een daling van het motortoerental, waardoor de pompprestaties (inclusief debiet en opvoerhoogte) aanzienlijk afnemen. Onvoldoende toerental is een belangrijke oorzaak van onvoldoende debiet bij horizontale meertrapscentrifugaalpompen.
• Onvoldoende opening van de uitlaatklep: Als de uitlaatklep na het starten van de pomp niet volledig is geopend, wordt de stroomopbrengst kunstmatig beperkt.
• Cavitatie: Ernstige zuigomstandigheden (zoals een te hoge zuighoogte, hoge weerstand van de zuigleiding, te hoge vloeistoftemperatuur) zorgen ervoor dat de druk bij de pompinlaat lager is dan de verdampingsdruk van de vloeistof, waardoor een groot aantal bellen ontstaat en cavitatie ontstaat. Cavitatie zal een scherpe daling van de stroomsnelheid veroorzaken, vergezeld van abnormaal geluid en hevige trillingen.

Diagnose en oplossingen:

• Voer grondige ontluchtings- en pompaanzuigwerkzaamheden uit: Zorg er vóór elke inbedrijfstelling voor dat de pompkamer en de aanzuigleiding volledig met vloeistof zijn gevuld en dat alle resterende lucht grondig is afgevoerd.
• Inspecteer en stabiliseer de voedingsspanning: Inspecteer de voedingsspanning regelmatig om er zeker van te zijn dat deze stabiel is en voldoet aan de nominale spanningsvereisten van de motor. Overweeg indien nodig de installatie van een spanningsstabilisator om de rotatiesnelheid van de meertrapspomp effectief te verhogen.
• Controleer de opening van de uitlaatklep: Controleer of de uitlaatklep volledig geopend is en stel deze af op de optimale bedrijfsopening volgens de werkelijke procesvereisten.
• Verbeter de zuigomstandigheden en de waterinvoerdiepte: het vergroten van de waterinvoerdiepte van de horizontale meertrapscentrifugaalpomp kan de zuigdruk van de pomp effectief verhogen, waardoor het stromingsprobleem wordt opgelost dat wordt veroorzaakt door onvoldoende waterdruk. Tegelijkertijd moet de zuighoogte zoveel mogelijk worden verminderd, moet de weerstand van de zuigleiding worden verminderd en moet het transport van oververhitte vloeistof worden vermeden. Overweeg indien nodig de installatie van een boosterpomp of het optimaliseren van het ontwerp van de zuigleiding.

4. Onjuist onderhoud en slijtage van componenten: Tijdige vervanging van slijtagedelen

Oorzaakanalyse:

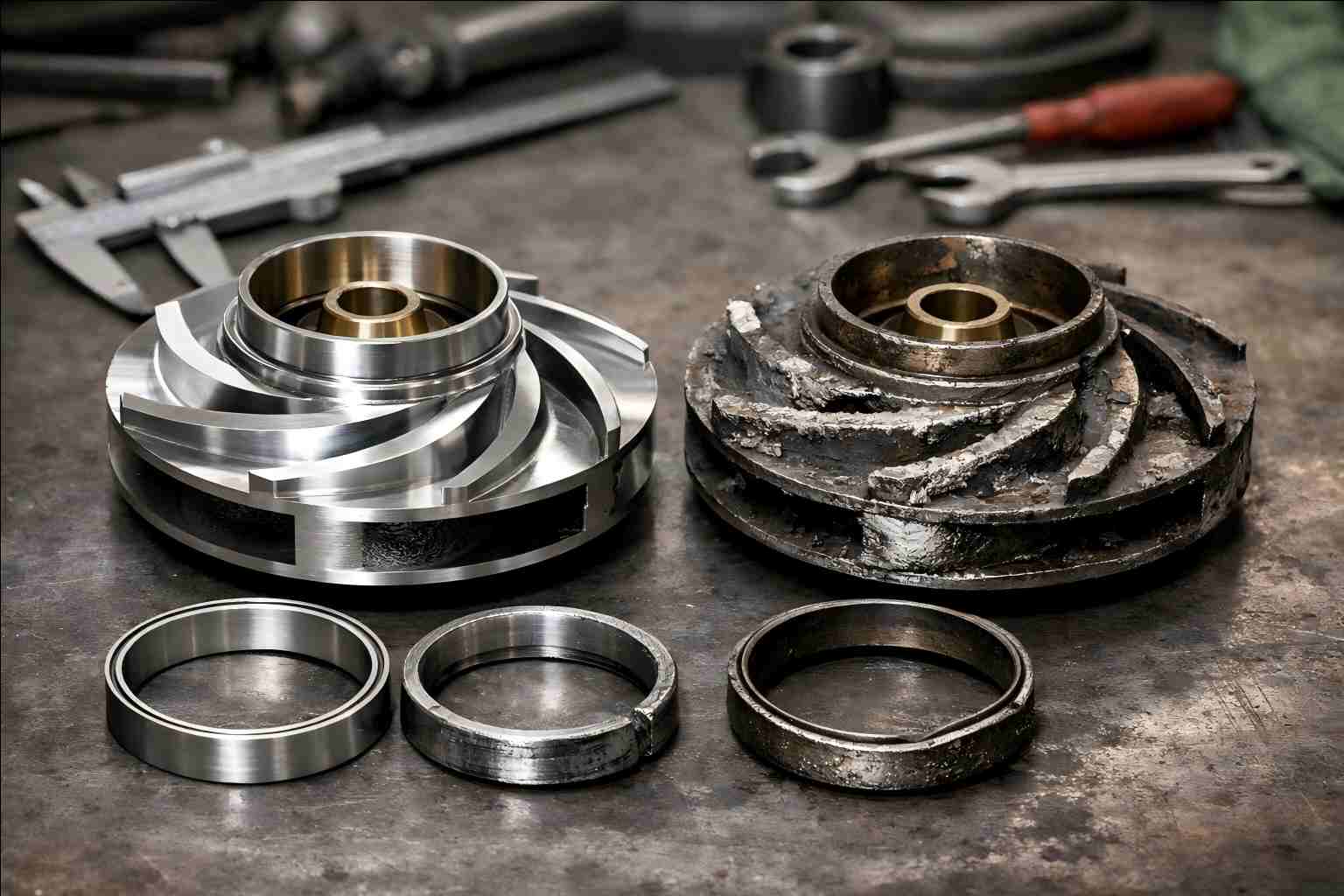

• Slijtage of schade aan de waaier: Tijdens langdurig gebruik kan de waaier beschadigd raken als gevolg van corrosie, slijtage of vastlopen door vuil, en kan het stromingskanaal van de waaier vervormd raken, wat de werkcapaciteit van de pomp ernstig beïnvloedt en tot een aanzienlijke daling van de stroomsnelheid leidt.
• Interne lekkage veroorzaakt door slijtage van de afdichtring: De opening tussen de afdichtring en de waaier neemt toe met de gebruikstijd, wat leidt tot een toename van de terugstroming van vloeistof in de pomp, een scherpe vermindering van de volumetrische efficiëntie en dus een afname van het effectieve debiet.
• Lagerslijtage: Lagerslijtage vergroot de wrijving tussen de rotor en de stator, vermindert de mechanische efficiëntie van de pomp en kan zelfs trillingen en lekkage van de asafdichting veroorzaken, wat indirect de stroomsnelheid beïnvloedt.
• Lekkage van pakkingen of mechanische afdichtingen: Slijtage of onjuiste installatie van afdichtingen (zoals pakkingen of mechanische afdichtingen) zal vloeistoflekkage veroorzaken, wat niet alleen de normale werking van de pomp beïnvloedt, maar ook kan leiden tot een onvoldoende debiet.

Diagnose en oplossingen:

• Inspecteer en vervang de waaier regelmatig: Zet een systeem op voor regelmatige inspectie van de toestand van de waaier, ruim vuil tijdig op en repareer of vervang versleten en beschadigde waaiers. Bij pompen die al langere tijd worden gebruikt, moeten de versleten waaiers tijdig worden vervangen.
• Vervang de afdichtring tijdig: Inspecteer de opening van de afdichtring regelmatig en vervang deze onmiddellijk door een nieuwe zodra een te grote opening wordt gevonden om ervoor te zorgen dat de opening binnen het toegestane ontwerpbereik ligt en de volumetrische efficiëntie van de pomp te behouden. De prestaties van sommige afdichtringen zullen na langdurig gebruik afnemen, dus we moeten ze tijdig vervangen.
• Inspecteer en vervang lagers: Inspecteer regelmatig de smeringsconditie en slijtagegraad van lagers en vervang beschadigde lagers tijdig om een ​​soepele en efficiënte werking van de pomp te garanderen.
• Inspecteer en vervang afdichtingen: Inspecteer regelmatig de slijtage en lekkage van pakkingen of mechanische afdichtingen, en pas ze indien nodig aan of vervang ze om te voorkomen dat vloeistoflekkage de pompprestaties beïnvloedt.

Conclusie

Het oplossen van het probleem van onvoldoende stroomsnelheid van een horizontale meertrapscentrifugaalpomp is niet moeilijk; de sleutel is om de oorzaak nauwkeurig te identificeren. Denk aan ons geheugensteuntje: "Voorkom luchtlekkage en controleer de voetklep, ruim vuil op en ontstop pijpleidingen, stabiliseer de spanning om de rotatiesnelheid te garanderen, vervang onderdelen op tijd om slijtage te elimineren".

Door de waterinvoerdiepte te vergroten om de waterdruk te verhogen, te zorgen voor een stabiele spanning om een ​​hoge rotatiesnelheid te behouden, en door resoluut verouderde afdichtingsringen en waaiers te vervangen, kunt u niet alleen snel het nominale debiet van de pomp herstellen, maar ook de levensduur van de apparatuur verlengen en het energieverbruik tijdens de werking verminderen.

Als u een vervangende handleiding nodig heeft voor de afdichtring van een specifiek model horizontale meertrapspomp, oplossingen voor onstabiele spanning of professionele selectie en berekeningsondersteuning, neem dan gerust contact met ons op. Het is ons gemeenschappelijke streven om elke druppel water efficiënt te laten stromenTeffiko.
