De relatie tussen de uitlaatdruk en de stroomsnelheid van een centrifugaalpomp

Centrifugaal pompenzijn de ‘werkpaarden’ in sectoren als waterzuivering, olie en gas en productie. Uitlaatdruk (ook bekend als persdruk) en debiet zijn hun meest kritische prestatie-indicatoren. De correlatie tussen deze twee bepaalt rechtstreeks de efficiëntie, het energieverbruik en de systeemstabiliteit van de pomp. Of u zich nu bezighoudt met technisch ontwerp, de bediening van apparatuur of andere aanverwante gebieden, het beheersen van deze relatie is de sleutel tot het optimaliseren van de prestaties van apparatuur en het vermijden van omwegen. Hieronder analyseren we, gecombineerd met praktische industriële ervaring ter plaatse, hun interactie, beïnvloedende factoren en praktische toepassingen - allemaal praktische inzichten.

I. Kernwet: omgekeerde proportionele relatie onder vaste omstandigheden

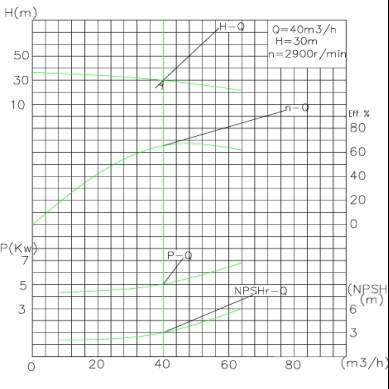

Onder de voorwaarde van constante rotatiesnelheid en waaierdiameter vertonen de uitlaatdruk en de stroomsnelheid van een centrifugaalpomp een omgekeerd evenredig verband. Deze wet kan intuïtief worden weerspiegeld via de Q-H-curve (debiet-opvoerhoogte-curve): de opvoerhoogte houdt rechtstreeks verband met de druk, en naarmate het debiet toeneemt, neemt de opvoerhoogte af, en omgekeerd.

Het principe is niet ingewikkeld: centrifugaalpompen brengen energie over op vloeistoffen via de centrifugaalkracht die wordt gegenereerd door de roterende waaier. Wanneer de stroomsnelheid toeneemt, stroomt er per tijdseenheid meer vloeistof door de waaierkanalen. De totale energieopbrengst van de waaier is echter beperkt tot een vaste rotatiesnelheid, zodat de aan elke vloeistofeenheid toegewezen energie afneemt en de uitlaatdruk dienovereenkomstig daalt. Een centrifugaalpomp met een toerental van 1800 rpm heeft bijvoorbeeld een uitlaatdruk van ongeveer 4 bar bij een debiet van 60 m³/h; wanneer het debiet toeneemt tot 90 m³/h, zal de druk waarschijnlijk dalen tot ongeveer 2,2 bar. Deze omgekeerd evenredige relatie geldt voor alle centrifugaalpompen die binnen hun ontwerpbereik werken.

II. Sleutelfactoren die de druk-stroomrelatie beïnvloeden

De fundamentele inverse proportionele wet wordt beïnvloed door de volgende factoren, die leiden tot de afwijking van de Q-H-curve en daarmee de interactie tussen de twee veranderen:

1. Rotatiesnelheid:Volgens de affiniteitswetten is de druk evenredig met het kwadraat van de rotatiesnelheid, en is de stroomsnelheid evenredig met de rotatiesnelheid. Het verhogen van de rotatiesnelheid (bijvoorbeeld via een frequentieregelaar/VFD) zal zowel de druk als het debiet synchroon verhogen, waardoor de gehele Q-H-curve naar boven verschuift. Onder ideale omstandigheden, wanneer de rotatiesnelheid verdubbelt, neemt de druk toe tot 4 keer de oorspronkelijke druk en verdubbelt het debiet synchroon.
2. Waaierdiameter:Door de waaier af te stellen, worden zowel de druk als het debiet synchroon verlaagd. Ook hier gelden de affiniteitswetten: de druk is evenredig met het kwadraat van de diameter, en het debiet is evenredig met de diameter. Over het algemeen zal een reductie van de diameter met 10% resulteren in een verlaging van de druk met ongeveer 19% en een verlaging van de stroomsnelheid met 10%.
3. Systeemweerstand:zijn de ‘werkpaarden’ in sectoren als waterzuivering, olie en gas en productie. Uitlaatdruk (ook bekend als persdruk) en debiet zijn hun meest kritische prestatie-indicatoren. De correlatie tussen deze twee bepaalt rechtstreeks de efficiëntie, het energieverbruik en de systeemstabiliteit van de pomp. Of u zich nu bezighoudt met technisch ontwerp, de bediening van apparatuur of andere aanverwante gebieden, het beheersen van deze relatie is de sleutel tot het optimaliseren van de prestaties van apparatuur en het vermijden van omwegen. Hieronder analyseren we, gecombineerd met praktische industriële ervaring ter plaatse, hun interactie, beïnvloedende factoren en praktische toepassingen - allemaal praktische inzichten.
4. Vloeibare eigenschappen:Viscositeit en dichtheid zijn belangrijke parameters die van invloed zijn. Vloeistoffen met een hoge viscositeit, zoals olie, hebben een grotere interne wrijving, wat resulteert in een lagere stroomsnelheid en druk in vergelijking met water; dichtheid heeft rechtstreeks invloed op de druk (druk = dichtheid x zwaartekracht x opvoerhoogte), maar heeft een minimale invloed op de stroomsnelheid.

III. Praktische toepassingen: bediening optimaliseren en probleemoplossing

Het beheersen van bovenstaande wetten kan helpen praktische problemen op te lossen en operationele effecten gericht te verbeteren:

1. Debietregeling:Om het debiet te verhogen, kunt u de systeemweerstand verminderen door kleppen wijder te openen, te vervangen door pijpleidingen met een grotere diameter, of door de rotatiesnelheid van de pomp te verhogen via een VFD; om de stroomsnelheid te verminderen, vermijd het gebruik van smoorkleppen (die gemakkelijk energieverspilling veroorzaken) en geef prioriteit aan het verlagen van de rotatiesnelheid via een VFD om de optimale druk-stroombalans te behouden.
2. Problemen met druk oplossen:Wanneer de uitlaatdruk te laag is, controleer dan eerst op waaierslijtage, onvoldoende rotatiesnelheid of overmatige systeemweerstand. Het verhogen van de rotatiesnelheid of het vervangen van de versleten waaier kan de druk herstellen zonder de stroomsnelheid te beïnvloeden; wanneer de druk te hoog is, is het noodzakelijk om de systeemweerstand te verminderen of de waaier af te snijden.
3. Efficiëntiemaximalisatie:De pomp moet werken in de buurt van het Best Efficiency Point (BEP), het gebied met het hoogste rendement op de Q-H-curve. Werken buiten de BEP (bijvoorbeeld hoge druk en lage stroomsnelheid) zal het energieverbruik verhogen en kan ook cavitatie, mechanische schade en andere problemen veroorzaken.

IV. Veelgestelde vragen

Vraag: Is hoe hoger de uitlaatdruk van een centrifugaalpomp, hoe groter het debiet?

A: Nee. Bij een vaste rotatiesnelheid en systeemweerstand hebben druk en stroomsnelheid een omgekeerd evenredige relatie: hoe hoger de druk, hoe lager de stroomsnelheid.

Vraag: Hoe kan ik het debiet verhogen zonder de druk te verlagen?

A: Verhoog de rotatiesnelheid via een VFD of vervang de waaier door een grotere diameter. Volgens de affiniteitswetten kunnen beide methoden een synchrone verbetering van de stroomsnelheid en druk bereiken.

Vraag: Wat zijn de belangrijkste factoren die de uitlaatdruk beïnvloeden?

A: De kernfactoren zijn rotatiesnelheid, waaierdiameter, systeemweerstand en vloeistofdichtheid. Hiervan hebben rotatiesnelheid en diameter de grootste impact en moeten tijdens aanpassingen prioriteit krijgen.

Conclusie

Het werkelijke werkpunt van de pomp is het snijpunt van de Q-H-curve en de systeemweerstandscurve. Factoren zoals te smalle pijpleidingen, verstopte filters en te lange transportafstanden zullen de systeemweerstand vergroten, wat leidt tot een afname van de stroomsnelheid. De pomp moet een hogere druk genereren om de weerstand te overwinnen en de vloeistof te transporteren.Conclusie. We hebben een professioneel technisch team, op maat gemaakte oplossingen en uitgebreide after-sales ondersteuning om de efficiënte werking van uw apparatuur gedurende het hele proces te begeleiden en verschillende uitdagingen op het gebied van industrieel vloeistoftransport te helpen oplossen.
