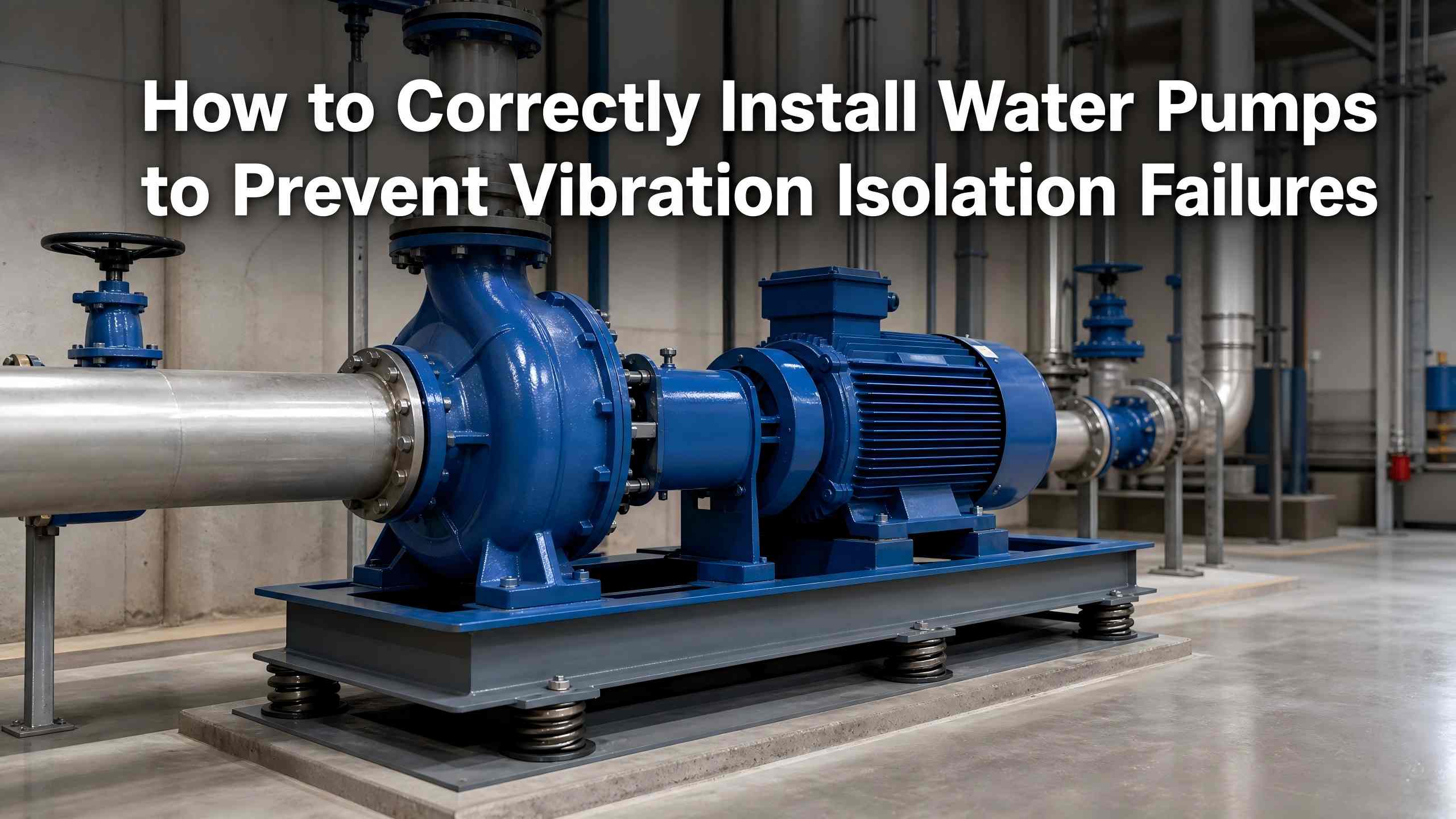

WaterpompTrillingen, lawaai, trillen van pijpleidingen en resonantie van gebouwen worden voornamelijk veroorzaakt door gebrekkige installatie en trillingsisolatie. Trillingsisolatie is een kerninstallatieproces en geen optionele stap voor geluidsreductie. Standaardinstallatie blokkeert effectief de trillingsoverdracht tussen pompen, pijpleidingen en bouwconstructies, waardoor scheuren in de pijpleiding en structurele resonantie worden vermeden, de levensduur van de pomp wordt verlengd en een stabiele werking van het watertoevoersysteem wordt gegarandeerd.
Dit artikel geeft een samenvatting van de gestandaardiseerde installatiepraktijken voor trillingsisolatie van waterpompen, met aandacht voor de constructie van de fundering, de lay-out van de trillingsisolatiecomponenten, behandeling en acceptatie van pijpleidingen, toepasbaar op de meeste centrifugaalpompen en circulatiepompen.
Mechanische trillingen tijdens het werkenwater pompenis onvermijdelijk. De meeste isolatiefouten zijn het gevolg van vijf typische installatiefouten:
- Starre verbinding: volledig vaste pompbases, funderingen en pijpleidingen elimineren trillingsbufferruimte en veroorzaken algehele resonantie.
- Ongestandaardiseerde isolatorinstallatie: asymmetrische lay-out en ongelijkmatige compressievervorming leiden tot lokaal hard contact en slechte isolatieprestaties.
- Spanningsspanning in de pijpleiding: Starre pijpleidingverbindingen trekken aan de pompeenheid en versterken de bedrijfstrillingen om secundaire resonantie te veroorzaken.
- Slechte funderingsconstructie: Ondergewicht, ongelijke of onstabiele funderingen veroorzaken centrumafwijkingen en voortdurend schudden.
- Abnormaal gebruik van de isolator: gemengde padspecificaties, overmatige lagen of corrosief contact leiden tot voortijdige defecten aan componenten.
Gekwalificeerde trillingsisolatie is gebaseerd op flexibele isolatie, waardoor de pompeenheid in een elastisch opgehangen toestand kan werken met uniforme componentspanning.
Een gekwalificeerde fundering is het uitgangspunt voor effectieve trillingsisolatie.
Grootte en gewicht:Gebruik betonnen traagheidsfunderingen of stalen basissen met 1 à 2 maal het gewicht van de pompeenheid. De basis bedekt de pompvoet volledig met een marge van minimaal 100 mm aan elke zijde. Op de vloer gemonteerde pompen hebben een dikkere, zwaardere fundering nodig om de structurele trillingsfeedback te verminderen.
Vlakheid en sterkte:De betonsterkte van de fundering moet C25 of hoger bereiken. Secundair voegbeton moet sterker zijn dan het basisbeton. Zorg voor een vlak, barstvrij oppervlak met gereserveerde afvoerhellingen om de isolatoren te beschermen tegen onderdompeling in water.
Regels voor ankerbouten:Veranker de bouten verticaal met veerringen om losraken en kantelen te voorkomen. Vervorm de pompeenheid tijdens het bevestigen nooit met geweld om hoogfrequente trillingen te voorkomen.
De standaardindeling van de isolator bepaalt rechtstreeks de efficiëntie van de trillingsisolatie.
Algemene indeling:Plaats alle isolatoren symmetrisch langs de centrale as van de pomp. Vierpuntsindelingen hanteren een uniforme plaatsing met de klok mee of tegen de klok in. Voor zespuntsondersteuning installeert u vier kussens op de basishoeken en twee op de lange zijden om consistente compressievervorming te garanderen. Isolatorranden mogen het traagheidsblokbereik niet overschrijden.
Horizontale pompinstallatie:Gebruik rubberen kussentjes of dempingsveerisolatoren. Er is geen verlijming of stijve fixatie vereist; eigengewichtverdichting zorgt voor een betrouwbare, flexibele buffering.
Verticale pompinstallatie:Rust verankerde rubberen isolatoren uit met stalen basissen die zijn bevestigd met veerringbouten en veranker ze vervolgens aan de vloer om verticale trillingen te voorkomen.
Meerlaagse padmontage:Maximaal vijf lagen voor onvoldoende enkellaagse isolatie. Gebruik identieke pads, gescheiden door ≥4 mm gegalvaniseerde stalen platen (10 mm overmaat per zijde) met verspringende lagen en lijmverbinding.
Inspectie en bescherming:Controleer het uiterlijk van de componenten en de compressielimieten vóór installatie. Houd isolatoren uit de buurt van zuren, logen en organische oplosmiddelen om veroudering van rubber te voorkomen.
Starre leidingverbindingen zijn een belangrijke oorzaak van resttrillingen.
Installeer flexibele rubberen verbindingen bij de inlaat en uitlaat van de pomp om de overdracht van stijve trillingen te onderbreken.
Voeg trillingsisolerende pakkingen toe aan pijpleidingsteunen en hangers, en dicht doordringende gaten in de muur af met steenwol om structurele geleiding te blokkeren.
Lijn pijpleidingen op natuurlijke wijze uit zonder een geforceerde stootverbinding om spanningsvervormende isolatoren te voorkomen.
Controleer de isolatieprestaties vóór officiële ingebruikname:
- Visuele controle: Geen isolatorafwijking, vervorming of corrosie; eenheidsvlakheid gekwalificeerd.
- Handmatige controle: Geen duidelijke trillingen of losse bouten.
- Test bij nullast: 3-5 minuten stabiele werking zonder abnormale trillingen of geluiden.
- Belastingstest: geen trillingen van de pijpleiding of resonantie van gebouwen onder werkdruk.
- Asymmetrische plaatsing van de isolator veroorzaakt ongelijkmatige spanning en resonantie
- Ondergewicht van de fundering, wat leidt tot een onstabiele werking
- Ontbrekende flexibele pijpleidingverbindingen die secundaire trillingen veroorzaken
- Onbeveiligde ankerbouten veroorzaken eenheidsverschuiving
- Stijve bevestiging van horizontale pompisolatoren waardoor buffering ongeldig wordt
- Niet-standaard meerlaagse padconstructie die het isolatie-effect vermindert
- Corrosief contact dat leidt tot vroegtijdige veroudering van het rubber
Effectieve trillingsisolatie van de pomp is afhankelijk van een gestandaardiseerde flexibele installatie. Volg de symmetrische isolatorindeling, stabiele funderingsconstructie en spanningsvrije pijpleidingverbindingsregels. Standaardwerking elimineert trillings- en resonantieproblemen, zorgt voor langdurige pompstabiliteit en verlaagt de dagelijkse onderhoudskosten.
