Beste praktijken voor het installeren van een centrifugaalpompfundering: zes cruciale richtlijnen voor funderingsbouten en voegen

In de sector industriële vloeistoffenTeffikoingenieurs benadrukken een kernprincipe: "De stabiliteit van een pomp wordt in gelijke mate bepaald door het ontwerp en de fundering." De nauwkeurigheid van de installatie van funderingsbouten bepaalt rechtstreeks de eigenfrequentie en trillingsniveaus van een centrifugaalpomp tijdens bedrijf.

Hieronder vindt u de zes kritische technische vereisten voor funderingsboutgaten en groutprocedures, samengevat door het technische team van Teffiko ter referentie bij de constructie.

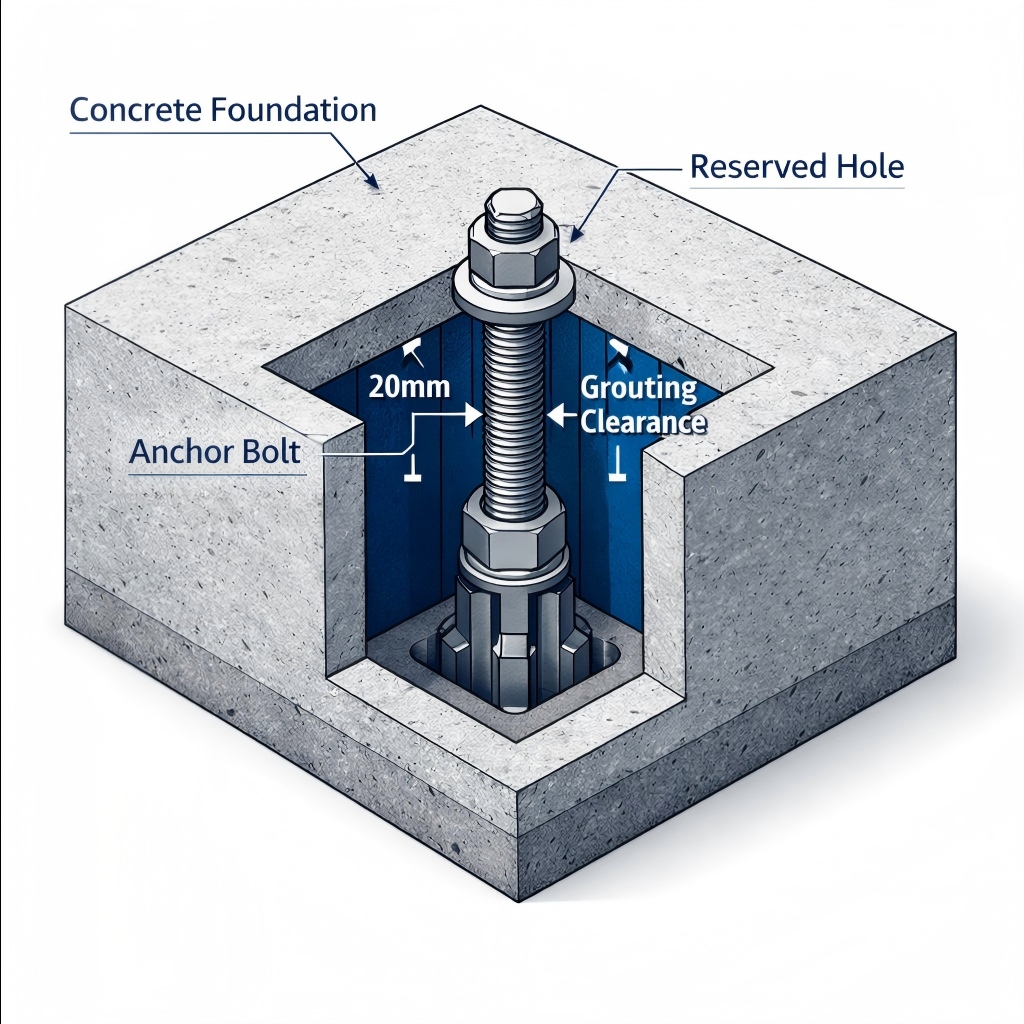

1. Precisiepositionering: maatnauwkeurigheid en vlakheid

Precisie is de basis van stabiliteit. Vóór het voegen is een strikte verificatie aan de hand van de technische specificaties van de pompfabrikant verplicht.

• Maatconsistentie: De afstand en diameter van de funderingsbouten moeten strikt overeenkomen met de afmetingen van de pompbasis of unit. Zelfs kleine afwijkingen kunnen een geforceerde montage veroorzaken, waardoor initiële spanning op de pompas ontstaat.
• Vereiste vlakheid: De afwijking van de vlakheid van het funderingsoppervlak moet binnen 0,5 mm per meter worden gecontroleerd (of zoals gespecificeerd door de fabrikant van de apparatuur).
• Technisch inzicht: Het overschrijden van deze tolerantie veroorzaakt torsievervorming van het pomphuis bij bevestiging. Hierdoor wordt de pasvorm van de mechanische afdichting aangetast, wat leidt tot lekkage en overmatige trillingen – een primaire oorzaak van onverklaarbare defecten aan de afdichting.

2. Consolidatietechniek: kantelen en verplaatsing voorkomen

Een goede betonconsolidatie rond funderingsbouten is van cruciaal belang voor de structurele integriteit.

• Voorkom kantelen: Trilmotoren mogen nooit rechtstreeks in contact komen met of zijdelingse druk uitoefenen op de funderingsbouten. Direct contact kan ervoor zorgen dat bouten kantelen. Een gekantelde bout resulteert in een niet-verticale belastingsverdeling, waardoor er schuifspanningsconcentratiepunten ontstaan ​​op het moergrensvlak.
• Elimineer verplaatsing: Tijdens de constructie moeten veilige bevestigingsmaatregelen worden geïmplementeerd om ervoor te zorgen dat alle ingebedde onderdelen (bouten en hulzen) tijdens het gietproces stationair blijven zonder enige verplaatsing.

3. Timingcontrole: de sterktedrempel van 75% en secundaire grouting

Timing is vaak de meest verwaarloosde factor in overhaaste bouwschema's.

• Sterktedrempel: Het beton van de primaire fundering moet minimaal 75% van de ontworpen druksterkte bereiken voordat de pompunit waterpas, uitgelijnd en bevestigd wordt. Voortijdige belasting brengt een ongelijkmatige zetting van de fundering met zich mee.
• Procesvolgorde: Het secundaire grouten mag pas plaatsvinden nadat de apparatuur nauwkeurig is uitgelijnd en permanent is bevestigd.
• Optimale dikte: De dikte van de secundaire voeglaag moet strikt tussen 30 mm en 70 mm worden aangehouden.
• Technische analyse: Lagen dunner dan 30 mm missen voldoende massa om belastingen effectief over te dragen en zijn gevoelig voor scheuren. Lagen dikker dan 70 mm veroorzaken overmatige krimpspanning, wat leidt tot interne scheuren. Het bereik van 30–70 mm is de geverifieerde "veiligheidszone" voor lastoverdracht.

4. Voorbereiding van het interface: netheid en vochtbeheersing

De verbinding tussen bestaand en nieuw beton is een kritisch zwak punt dat dubbele waarborgen vereist.

• Reinigingsnorm: Het oppervlak dat bestemd is voor secundair voegen moet grondig worden gewassen om alle olie, stof, cementhuid en losse deeltjes te verwijderen.
• Vochtconditie: De ondergrond moet verzadigd oppervlaktedroog (SSD) zijn – volledig bevochtigd maar zonder stilstaand water – vóór het voegen. Dit voorkomt dat het oude beton vocht uit de nieuwe voeg absorbeert, wat de hechtsterkte in gevaar zou brengen.
• Voorzorgsmaatregel bij lage temperaturen: Als de omgevingstemperatuur onder de 0°C daalt, moeten onmiddellijk antivriesmaatregelen worden getroffen om bevriezing aan het grensvlak te voorkomen, waardoor de hechtingscapaciteit wordt vernietigd.

5. Materiaalkeuze: fijn aggregaatbeton met hoge sterkte

Voor uiterst nauwkeurige apparatuur zoals meertrapscentrifugaalpompen is de materiaalspecificatie van het grootste belang.

• Specificatie van het aggregaat: Fijn steenslagbeton heeft de voorkeur om ervoor te zorgen dat de specie de smalle boutgaten en basisspleten volledig vult zonder holtes.
• Sterktehiërarchie: De druksterktegraad van het voegmateriaal moet één graad hoger zijn dan die van het primaire funderingsbeton.
• Engineeringsprincipe: Het concept van een "sterke schil, zwakke kern" is hier ongeldig. De installatielaag moet sterker zijn dan de basis om de dynamische belastingen die worden gegenereerd tijdens de werking van de pomp effectief af te voeren, waardoor spanningsschade aan de fundering zelf wordt voorkomen.

6. Uithardingsomgeving: thermische bescherming onder 5°C

Uitharden is de laatste en meest beslissende stap voor duurzaamheid op lange termijn.

• Kritische temperatuurdrempel: Wanneer de omgevingstemperatuur onder de 5°C daalt, vertraagt ​​de hydratatiereactie van het cement aanzienlijk, waardoor de sterkteontwikkeling wordt belemmerd.
• Verplichte maatregelen: Er moeten strikte thermische isolatie- of verwarmingsmaatregelen worden toegepast gedurende de gehele uithardingsperiode van de secundaire voeglaag.
• Risicowaarschuwing: Onjuiste uitharding bij lage temperaturen kan ertoe leiden dat de groutlaag de ontwerpsterkte niet bereikt, waardoor een latent risico op structureel falen ontstaat tijdens de werking van de pomp.

Conclusie

Het adagium ‘Details bepalen succes of falen’ is bijzonder relevant in deze contextcentrifugaal pompinstallatie. Van de maatnauwkeurigheid van gereserveerde gaten tot de rigoureuze protocollen van secundair grouten en de nauwkeurigheid van bouten op millimeterniveau: elke stap is met elkaar verbonden.Teffikohoudt zich aan deze strenge normen om elk detail te controleren, waardoor de stabiele en betrouwbare werking van pompapparatuur wordt gegarandeerd door professionele uitvoering en kwaliteitsborging.
