Op frame gemonteerde versus kortgekoppelde centrifugaalpompen: de ultieme industriële selectiegids voor 2026

Bij industriële vloeistofbehandelingssystemen is de keuze tussen op een frame gemonteerde en kortgekoppelde centrifugaalpompen een van de meest voorkomende beslissingen bij technische aanschaf en apparatuurbeheer.

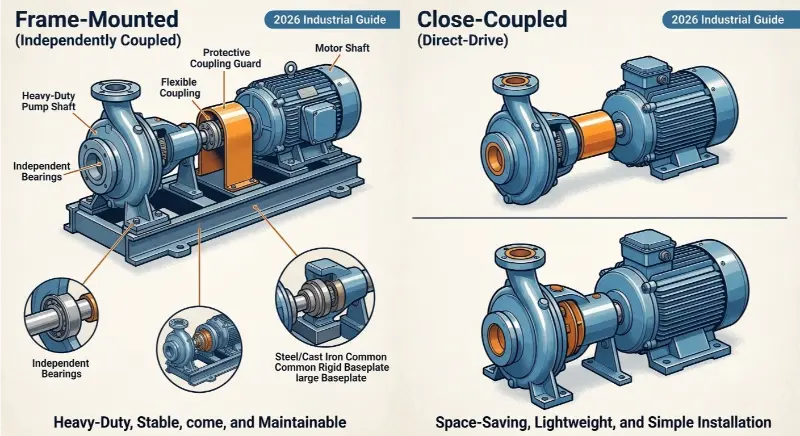

1. Wat is een framemontageCentrifugaalpomp?

Een op een frame gemonteerde centrifugaalpomp, ook wel een onafhankelijk gekoppelde pomp of een op de grondplaat gemonteerde pomp genoemd, is een veelgebruikt industrieel pomptype voor zwaar gebruik. Het is uitgerust met een onafhankelijke grondplaat van staal/gietijzer voor een hoge algehele stabiliteit en draagvermogen. De pomp en motor zijn voorzien van afzonderlijke assen, aangedreven door een koppeling met beschermkap, waardoor een veilige en stabiele werking wordt gegarandeerd.

Kerncomponenten van op frame gemonteerde centrifugaalpompen

• Pomphuis en waaier: kerncomponenten voor vloeistofbehandeling, aangepast aan de mediumkarakteristieken, debiet- en opvoerhoogtevereisten, geschikt voor verschillende industriële vloeistofomstandigheden.
• Pompas en onafhankelijke lagers: speciale lagerstructuur die onafhankelijk bedrijfsbelastingen draagt, bestand is tegen trillingen en slijtage, geschikt voor 24 uur per dag continu zwaar gebruik.
• Mechanische afdichting of pakking: voorkomt effectief vloeistoflekkage, geschikt voor complexe mediumomgevingen zoals hoge temperaturen, corrosie en hoge druk.
• Flexibele/starre askoppeling: Verbindt de pompas en de motoras, compenseert afwijkingen in thermische uitzetting tijdens bedrijf en dempt trillingen.
• Koppelingsbescherming: Beschermt de koppelingsstructuur, voorkomt het binnendringen van vreemde stoffen en onbedoeld menselijk contact, waardoor een veilige werking van de apparatuur wordt gegarandeerd.
• Gemeenschappelijke stijve basisplaat: Beveiligt het pomplichaam en de motor, garandeert de uitlijning van de apparatuur en de stabiliteit van de installatie, en elimineert een verkeerde uitlijning.
• Onafhankelijk gemonteerde motor: De motor is een onafhankelijke eenheid die afzonderlijk kan worden gedemonteerd, geïnspecteerd, gerepareerd en vervangen zonder het pomplichaam en de pijpleidingstructuur te beïnvloeden.

2. Wat is een kortgekoppelde centrifugaalpomp?

Een kortgekoppelde centrifugaalpomp, ook wel compacte pomp of direct aangedreven pomp genoemd, is een compact pomptype. Het elimineert onafhankelijke pompassen, koppelingen en andere componenten. De waaier is rechtstreeks op de verlengde motoras gemonteerd, waardoor het pomplichaam en de motor zijn geïntegreerd zonder een aparte grondplaat. Het beschikt over een vereenvoudigde structuur, klein formaat en eenvoudige installatie.

Kerncomponenten van kortgekoppelde centrifugaalpompen

• Geïntegreerde pompbehuizing: vereenvoudigde structuur, compact formaat, geschikt voor smalle installatieruimtes en stabiele vloeistoftoevoer.
• Motor met verlengde aswaaier: geen onafhankelijke pompas, geïntegreerde aandrijving van waaier en motoras, geen transmissieverlies.
• Mechanische afdichting of pakking: basisafdichtingsbescherming, geschikt voor normale temperaturen en scenario's voor de levering van schone vloeistoffen.
• Standaardmotor met verlengde as: balanceert het uitgangsvermogen en het draagvermogen van het pomplichaam, geen extra transmissieonderdelen vereist.
• Montagebeugel met enkele/dubbele ondersteuning: vervangt de zware grondplaat, lichtgewicht apparatuurbevestiging, flexibele en gemakkelijke installatie.

Duidelijke verdeling van toepasbare scenario's

Scenario's om prioriteit te geven aan op frame gemonteerde centrifugaalpompen

Kernindustriële scenario's zoals chemische technologie, olieraffinage, zware productie, grootschalige waterzuivering en gemeentelijke watervoorziening; productielijnen die 24 uur per dag ononderbroken continu moeten werken; levering van speciale vloeistoffen met hoge en lage temperaturen, zeer corrosief en onzuiverheden; vloeistofleveringsprojecten met een groot debiet, hoge opvoerhoogte en hoog vermogen; arbeidsomstandigheden met extreem hoge eisen aan de levensduur van de apparatuur, operationele stabiliteit en bedienings- en onderhoudsgemak.

Scenario's om prioriteit te geven aan kortgekoppelde centrifugaalpompen

Civiele en commerciële scenario's zoals HVAC-circulatie in commerciële gebouwen, watervoorziening voor hoogbouw, verhoging van de branddruk en tuinirrigatie; normale temperatuur en levering van schone vloeistoffen in lichte industrieën zoals de voedingsmiddelen-, farmaceutische en elektronica-industrie; kleine en middelgrote projecten met smalle installatieruimte en beperkt budget; scenario's voor vloeistoftoediening met lichte belasting, intermitterende werking en vereisten voor mute-effect.

Samenvatting

Er bestaat geen absolute superioriteit of inferioriteit tussen op een frame gemonteerde en kortgekoppelde centrifugaalpompen, alleen het verschil in geschiktheid voor werkomstandigheden. De eerste richt zich op duurzaamheid bij zwaar gebruik en vormt de kern van de levering van industriële vloeistoffen; de laatste richt zich op draagbaarheid en lage kosten, en is de kosteneffectieve eerste keuze voor commercieel en civiel gebruik. Alleen door de werkomstandigheden, het medium, de installatieruimte en het budget van uw eigen project nauwkeurig op elkaar af te stemmen, kunt u de kans op uitval van apparatuur fundamenteel verminderen en de latere exploitatie- en onderhoudskosten beheersen. Als u nog vragen heeft over de selectie van apparatuur of meer kennis van de sector wilt opdoen, volg dan ons merkteffikovermijd valkuilen en kies de juiste pomp!
