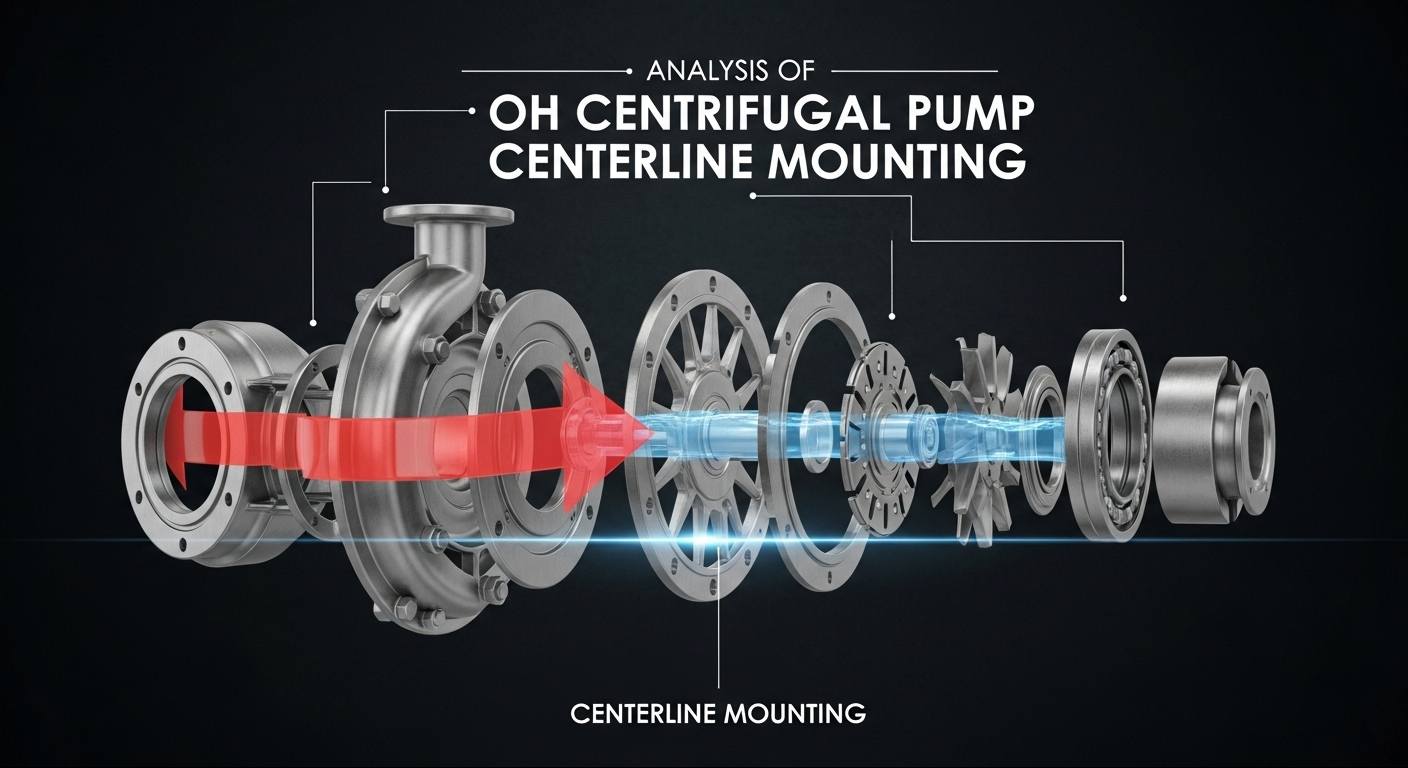

Analyse van de middenlijnmontage van de OH-centrifugaalpomp

In zware werkomstandigheden zoals petrochemische en vloeistofoverdracht bij hoge temperaturen, wordt de stabiliteit vanOH-centrifugaalpompen(compatibel met API 610-normen) is cruciaal. Als kernmontagemethode wordt hartlijnmontage veel gebruikt in heavy-duty OH2/OH3-pompmodellen. Wat maakt dit ontwerp uniek?

1. Wat is middenlijnmontage?

Op de renovatielocatie van een pompgebied van een raffinaderij zag ik technici de montageverschillen tussen OH1- en OH2-pompen vergelijken: de OH1-pomp is met voeten aan de onderkant van de behuizing bevestigd, terwijl de flens van de OH2-pomp direct uitgelijnd is met de referentielijn op de basisplaat - dit is een duidelijke manifestatie van montage op de middellijn. Dit structurele ontwerp is expliciet vereist door API 610-normen en kan operationele uitdagingen in omgevingen met hoge temperaturen en hoge druk effectief aanpakken.

2. Waarom kiezen voor middenlijnmontage?

De sleutel ligt in het oplossen van het probleem van thermische uitzetting. Wanneer de pomp media met hoge temperaturen (zoals hete olie bij 200-400 ℃) overbrengt, zullen de behuizing en de as uitzetten en vervormen. Traditionele voetmontage is gevoelig voor een verkeerde uitlijning tussen de pompas en de motoras, waardoor trillingen, afdichtingslekken en zelfs lagerschade ontstaan. Middellijnmontage, door de centrale as te fixeren, zorgt ervoor dat de thermische uitzetting gelijkmatig langs de symmetrieas wordt verdeeld, waardoor de uitlijningsstabiliteit behouden blijft. Een raffinaderij ondervond bijvoorbeeld ooit lekkage van afdichtingen in een op de voet gemonteerde pomp na slechts drie maanden hete olie bij 380 ℃ te hebben overgepompt; bij demontage bleek een afwijking van 0,2 mm tussen de pompas en de motoras. Na het overschakelen naar middenlijnmontage hebben soortgelijke problemen zich nooit meer voorgedaan.

3. Drie kernvoordelen van middenlijnmontage

Bij praktisch gebruik en onderhoud zijn deze voordelen niet alleen theoretisch, maar kunnen ze de problemen ook daadwerkelijk verminderen:

• Sterke thermische stabiliteit: Een pomp in een ethyleenfabriek moet regelmatig schakelen tussen koude en warme media, met temperatuurschommelingen variërend van 80℃ tot 320℃. De pomp met middenlijnmontage behoudt echter na elke schakelaar een trillingswaarde van minder dan 4,5 mm/s, veel lager dan de standaardlimiet.
• Hoge onderhoudsefficiëntie: voorheen duurde het repareren van een op de voet gemonteerde pomp 8 uur alleen al om de motor te demonteren en de assen uit te lijnen. Bij een op de middenlijn gemonteerde pomp met een back-pull-out rotor daarentegen, toen we vorig jaar de mechanische afdichting vervingen, duurde het slechts 3 uur. Je hoeft de motor niet te demonteren, je hoeft alleen maar de rotor er rechtstreeks uit te trekken, wat het grootste deel van de tijd bespaart.
• Verbeterde betrouwbaarheid: Als we de apparatuurgegevens van ons bedrijf controleren, kan de gemiddelde probleemloze bedrijfstijd van op de middenlijn gemonteerde pompen onder hoge temperaturen 18 maanden bedragen, terwijl de meeste op de voet gemonteerde pompen slechts ongeveer 12 maanden meegaan - een aanzienlijk verschil van 30% -40%.

4. Toepassingsscenario's en bevestigingspunten

Typische toepassingen:

• Mediaoverdracht bij hoge temperaturen (≥150℃), zoals circulatiesystemen voor hete olie in raffinaderijen
• Werkomstandigheden onder hoge druk (≥2,5 MPa), zoals reactorvoedingspompen in chemische fabrieken
• Kritische procesapparatuur, zoals oplosmiddeltransportpompen in PTA-fabrieken

Belangrijkste montagestappen:

① De grondplaat moet worden ingegoten en vastgezet om de trillingsbestendigheid van de fundering te garanderen;

② Gebruik een laseruitlijningstool om de pompas en motoras te kalibreren, met een afwijking ≤0,05 mm/m;

③ Installeer compensatiepakkingen op de flens om de impact van microvervorming van de basis te elimineren;

④ Controleer de uitlijningsstatus opnieuw na installatie en de eerste thermische cyclus.

5. Conclusie

Middenlijnmontage is niet alleen een eenvoudige bevestigingsmethode, maar een systematische oplossing die is ontworpen om de operationele pijnpunten van zware pompen aan te pakken. Van de beheersing van thermische uitzetting tot onderhoudsgemak: de waarde ervan loopt door gedurende de gehele levenscyclus van de pomp. Voor industriële scenario's die een stabiele werking op de lange termijn vereisen, kunt u een middellijnmontageschema kiezen dat voldoet aanAPI-610normen is een belangrijke beslissing om de continuïteit van de productie te garanderen.
