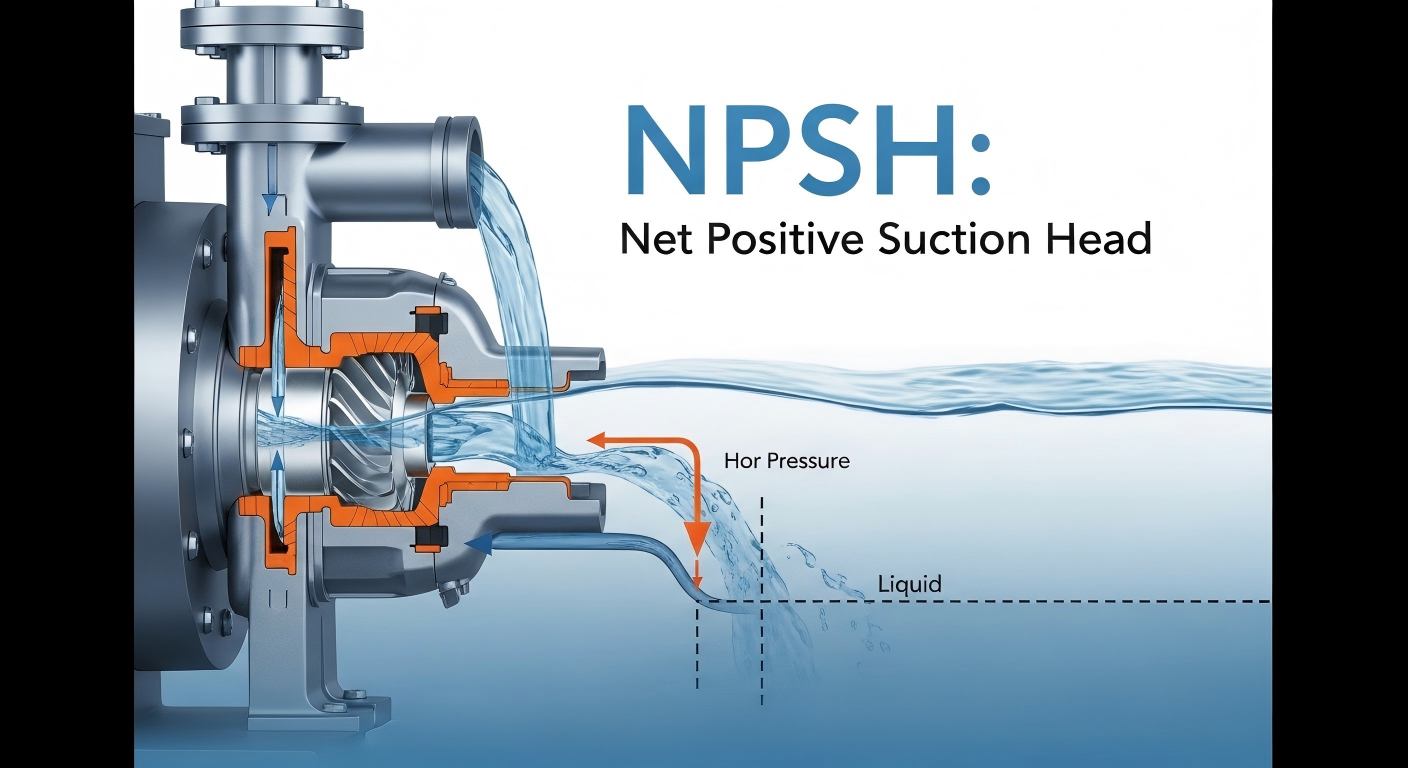

Als u eencentrifugaal pompsysteem is NPSH (Net Positive Suction Head) een term die u eenvoudigweg niet kunt vermijden. Het is niet alleen een fysieke parameter, maar een kritische scheidslijn die bepaalt of uw pomp tientallen jaren probleemloos zal functioneren of binnen enkele maanden als gevolg van cavitatie zal worden gesloopt.
NPSH verwijst naar de effectieve overtollige drukenergie die de vloeistof daadwerkelijk bezit bij de inlaat van een centrifugaalpomp. De kernfunctie ervan is het overwinnen van stromingsweerstand en het voorkomen van vloeistofverdamping, en wordt gewoonlijk gemeten in meter waterkolom (m) of voet vloeistofkolom (ft).
Wanneer een centrifugaalpomp in bedrijf is, ontstaat er een lagedrukzone bij de waaierinlaat als gevolg van de snelle stroming van de vloeistof. Als de druk hier daalt tot onder de verzadigde dampdruk van de vloeistof, zal de vloeistof onmiddellijk verdampen, waardoor een groot aantal dampbellen ontstaat. Terwijl de bellen met de vloeistof in de hogedrukzone van de waaier stromen, storten ze in en imploderen ze snel. Dit fenomeen staat bekend als cavitatie – de meest destructieve faalwijze van centrifugaalpompen. Het bestaan van NPSH is bedoeld om de druk op peil te houden en cavitatie te voorkomen.
Het verwarren van deze twee concepten is de belangrijkste oorzaak van onjuiste selectie op technische sites en Google-zoekopdrachten. Om de veiligheid van de pompen te garanderen, moet hun relatie duidelijk worden begrepen.
Hoeveel energie kan het systeem daadwerkelijk leveren?
NPSHA wordt volledig bepaald door uw installatieomstandigheden en heeft niets te maken met het pompmerk. Het hangt af van de volgende factoren:
Hoeveel energie verbruikt de pomp zelf?
NPSHR is een inherent kenmerk van de pomp, bepaald door de fabrikant door middel van strenge tests en aangegeven op de prestatiecurve van de pomp. Het vertegenwoordigt het energieverbruik dat nodig is om de vloeistof van de pompinlaat naar het punt van minimale druk in de waaier te laten stromen.

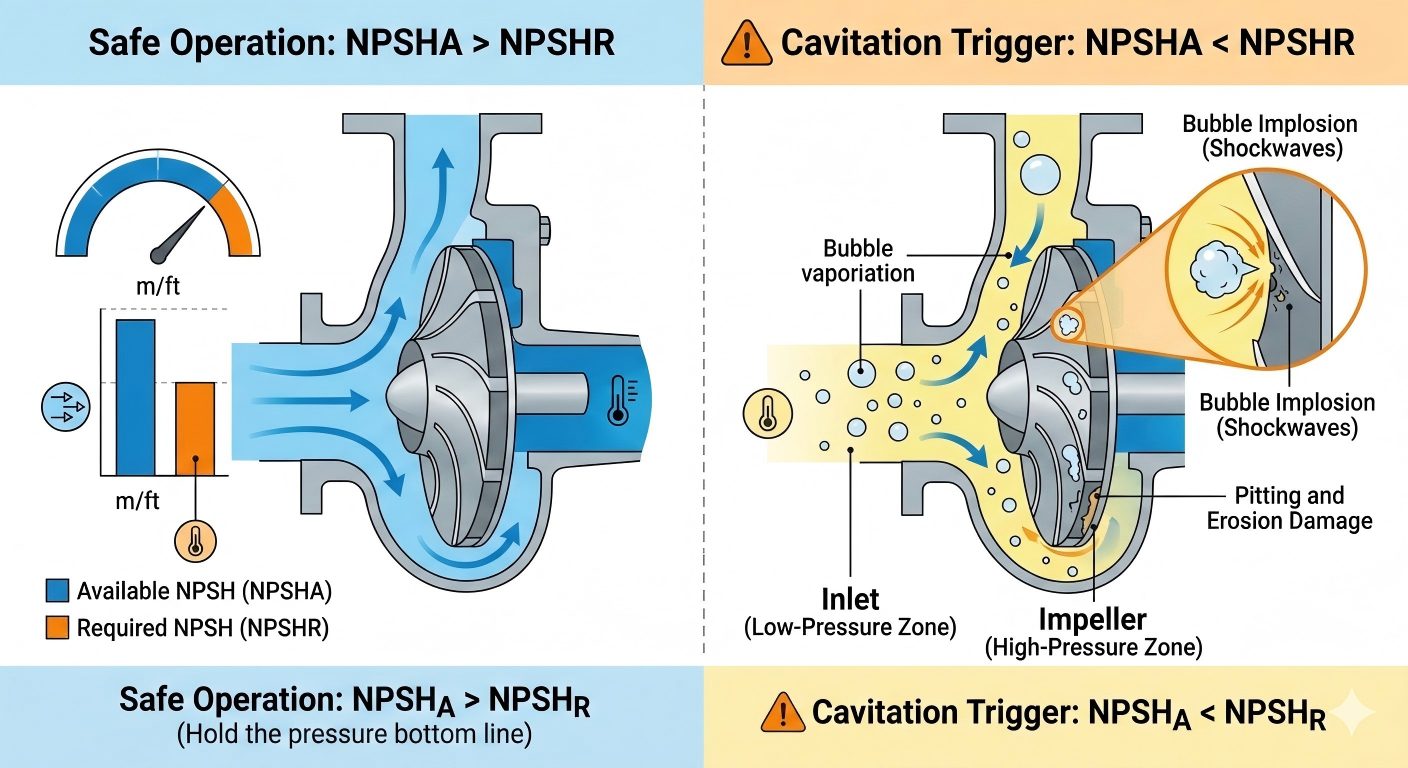

Wanneer NPSHa < NPSHR is de inlaatdruk van de pomp lager dan de vloeistofdampdruk en treedt cavitatie in fasen op, wat uiteindelijk onomkeerbare schade aan de apparatuur veroorzaakt.
| Soort gevaar | Specifieke manifestaties | Reikwijdte van de impact |
|---|---|---|
| Schade aan componenten | Putjes en holtes in waaiers en pomphuizen, metaalmoeheid en perforatie, verminderde structurele sterkte | Kernstroomcomponenten, waardoor de levensduur van de pomp direct wordt verkort |
| Prestatievermindering | Aanzienlijke daling van de stroomsnelheid en opvoerhoogte, scherpe vermindering van de hydraulische efficiëntie, abnormale toename van het energieverbruik | Algehele efficiëntie van het pompsysteem, niet voldoen aan procesvereisten |
| Abnormaal geluid en trillingen | Het pomplichaam stoot een uniek abnormaal geluid uit, zoals "grindrollen" of "marmeren impact", met ernstige trillingen | Hulpcomponenten zoals lagers, koppelingen en afdichtingen, die secundaire storingen veroorzaken |
| Afdichting mislukt | Verhoogde trillingen en temperatuurschommelingen leiden tot een sterke verkorting van de levensduur van mechanische afdichtingen (bijv. RS60A elastomeer balgafdichting met enkele veer) | Lekkage van de asafdichting, gemiddeld morsen, verhoogde potentiële veiligheidsrisico's |
| Ernstige afsluiting | Lokale oververhitting veroorzaakt plotselinge verdamping van de vloeistof, wat uiteindelijk leidt tot het vastlopen van de pomp en het doorbranden van de motor | Sloop van de volledige apparatuur, productiestilstand en economische verliezen |
In werkomstandigheden op locatie kan NPSHa worden aangepast door middel van systeemoptimalisatie. De belangrijkste optimalisatierichtingen zijn als volgt, die kunnen worden geïmplementeerd volgens daadwerkelijke scenario's:
Wat is Net Positive Suction Head (NPSH)? Het is de scheidslijn tussen efficiënt opereren en catastrofale mislukkingen.
Wacht niet tot je het geluid van "pompende stenen" hoort om actie te ondernemen.Teffikostreeft ernaar u vloeiende oplossingen te bieden die niet alleen aan de normen voldoen, maar ook de verwachtingen overtreffen. Van nauwkeurige analyse van de arbeidsomstandigheden tot uitstekende pompproductie: wij integreren het ultieme streven naar NPSH in elk apparaat, zodat uw systeem efficiënt, in stilte en vrij van cavitatieproblemen werkt.
