De OH3-centrifugaalpomp: de beste keuze voor smalle ruimtes

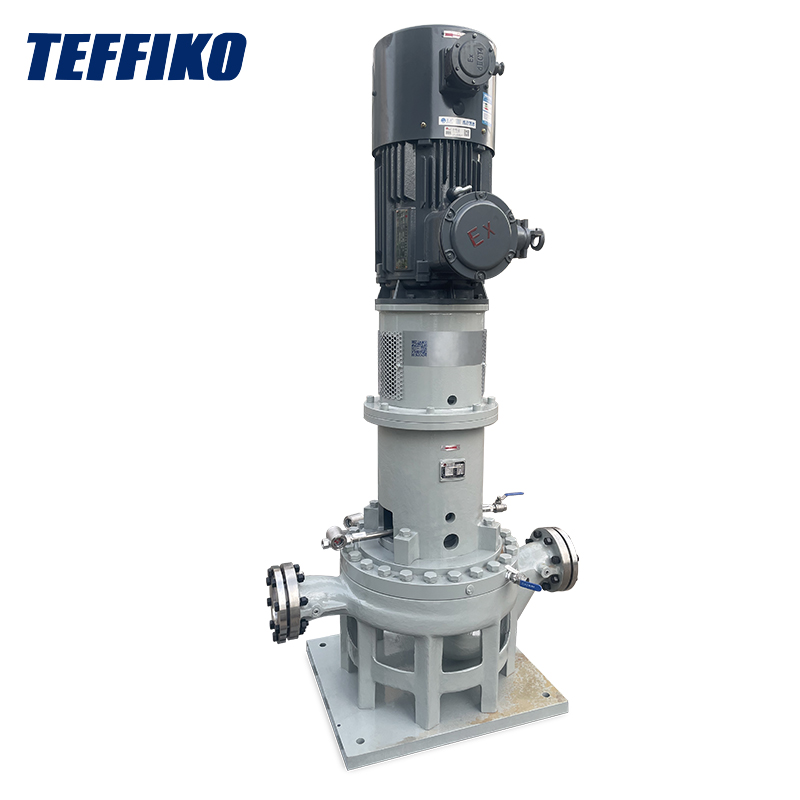

DeOH3 centrifugaalpompheeft een diepe indruk op mij achtergelaten – je kunt het overal zien, van de pijpleidingen van olieraffinaderijen en overvolle offshore-platformdekken tot de hogedrukpijpleidingsystemen van energiecentrales. Wat hem onderscheidt van andere pompmodellen zijn de betrouwbare en duurzame kenmerken: een verticaal ontwerp dat ruimte bespaart, een modulaire structuur voor eenvoudige montage en demontage, en het vermogen om hoge temperaturen, hoge drukken en corrosieve media te weerstaan. Het is alsof het speciaal is ontworpen om de meest voorkomende lastige problemen in industriële omgevingen op te lossen. Hieronder zal ik de kerncomponenten, het feitelijke werkingsprincipe en de manier waarop deze ontwerpen zich aanpassen aan de werkelijke bedrijfsomstandigheden in de fabriek uiteenzetten.

I. Structurele kerncomponenten

De prestaties van de OH3 zijn geen loze woorden; elk onderdeel is nauwkeurig ontworpen om industriële pijnpunten aan te pakken. Laten we ze één voor één opsplitsen:

1.1 Verticale modulaire lagerbeugel

In tegenstelling tot horizontale pompen zoals de OH1, waarbij het lagerhuis met het pomplichaam is geïntegreerd, maakt de OH3 gebruik van een onafhankelijke modulaire lagerbeugel die verticaal boven het pomphuis is gemonteerd. Dit ontwerp is een revolutionaire doorbraak voor industriële scenario's:

• Hoogste draagvermogen: de lagerbeugel is gemaakt van zwaar gietijzer of nodulair gietijzer, met een minimale wanddikte van 15 mm, en is volledig bestand tegen de mondstukbelastingen gespecificeerd door de API 610-norm. Ik heb nog nooit gezien dat de as een verkeerde uitlijning heeft als gevolg van thermische uitzetting, inkrimping of trillingen van de pijpleiding; de stabiliteit is uitzonderlijk.
• Moeiteloos onderhoud: Binnenin bevindt zich een "back-to-back" dubbelrijig cilinderrollager, dat zowel radiale als axiale krachten kan weerstaan. Het allerbelangrijkste is dat het niet nodig is de inlaat- en uitlaatpijpleidingen te demonteren; u hoeft alleen maar de lagerstoel van bovenaf te verwijderen voor inspectie en reparatie, waardoor de uitvaltijd aanzienlijk wordt verminderd.

1.2 Eentraps waaier en dubbel spiraalvormig huis

De combinatie van waaier en slakkenhuis is een perfecte match, geoptimaliseerd door middel van Computational Fluid Dynamics (CFD). Alle modellen met een diameter ≥ DN80 worden standaard geleverd met een dubbel slakkenhuis – deze kleine aanpassing verdubbelt de efficiëntie en stabiliteit:

• Robuuste en voortreffelijk ontworpen waaier: Verkrijgbaar in 316L roestvrij staal of Hastelloy en biedt uitstekende corrosieweerstand. De naar achteren gebogen bladen minimaliseren vloeistofturbulentie, wat resulteert in een verrassend hoge energieoverdrachtsefficiëntie. Het is slechts aan één uiteinde van de pompas bevestigd met een borgmoer en ondervindt geen axiale beweging tijdens bedrijf – ik heb dit specifiek gecontroleerd tijdens onderhoud, en het blijft stevig op zijn plaats, zelfs bij intensief gebruik.
• Dubbel slakkenhuis lost een belangrijk pijnpunt op: gewone enkele slakkenhuizen genereren ongebalanceerde radiale krachten onder omstandigheden met hoge stroming, waardoor de as en lagers na verloop van tijd verslijten. Het dubbele slakkenhuis van de OH3 splitst de vloeistof echter in twee paden via symmetrische stromingskanalen, waardoor 90% van de radiale krachten wordt gecompenseerd, waardoor de asdoorbuiging en lagerslijtage aanzienlijk worden verminderd. Uit mijn ervaring kan dit de levensduur van de pomp met meerdere jaren verlengen.

1.3 API 682-conform afdichtingssysteem

Lekkage is een dodelijk gevaar bij het transporteren van media onder hoge druk, giftige stoffen of hoge temperaturen, maar het afdichtingssysteem van de OH3 elimineert dit probleem volledig:

• Stabiele en betrouwbare basisconfiguratie: standaard geleverd met een mechanische afdichting aan één uiteinde, met afdichtingsvlakken van siliciumcarbide-grafiet. Hoewel het niet luxueus is, is het ruim voldoende voor niet-gevaarlijke media. Ik heb het maandenlang continu laten draaien zonder lekkageproblemen.
• Zeer gerichte upgrade-optie: Voor het transporteren van giftige of zeer corrosieve media kan deze worden geüpgraded naar een dubbelzijdige mechanische afdichting met een isolatievloeistofsysteem, waardoor lekkage wordt beperkt tot ≤5 ml/u – veel lager dan de drempel van 20 ml/u van traditionele afdichtingen. Een dergelijke veiligheidsmarge is geruststellend bij de omgang met gevaarlijke stoffen.

1.4 Ontwerp van directe verticale verbinding met pijpleidingen

Het ontwerp met "directe pijpleidingverbinding" is een redder in nood voor krappe ruimtes en energiebesparende behoeften. De inlaat- en uitlaatflenzen zijn nauwkeurig uitgelijnd met de hartlijn van de pijpleiding, waardoor er geen extra montagebases nodig zijn. De voordelen zijn duidelijk vanaf de eerste dag van gebruik:

• Uitzonderlijk ruimtegebruik: het DN200-model heeft een pomphoogte van slechts 1,0-1,5 meter, waardoor het vloeroppervlak met 60% wordt verminderd in vergelijking met horizontale pompen met hetzelfde debiet. Dit voordeel is van cruciaal belang op offshore-platforms of overvolle pijprekken in raffinaderijen; het kan worden geïnstalleerd op locaties die niet toegankelijk zijn voor andere pompmodellen.
• Aanzienlijk energiebesparend effect: minder pijpleidingellebogen verminderen het drukverlies, en langdurig gebruik kan het energieverbruik van het hele systeem met 5% -8% verlagen. Hoewel de initiële kostenbesparingen niet substantieel zijn, lopen ze in de loop van de tijd op, waardoor het een aangename verrassing is voor fabrieksmanagers die zich op de kosten concentreren.

II. Gedetailleerd werkingsprincipe

In de kern werkt de OH3 op basis van middelpuntvliedende kracht, maar elke schakel van vloeistoftransport is geoptimaliseerd om te voldoen aan de eisen van hoge druk en hoge stabiliteit. Ik zal het stap voor stap in gewone taal uiteenzetten:

Stap 1: Vloeistofafzuiging

Vloeistof komt de pomp binnen via de direct aangesloten inlaatflens. De nauwkeurige uitlijning tussen de flens en de pijpleiding zorgt voor een soepele vloeistofstroom (geen rommelige turbulentie), en de gepolijste binnenwand van het inlaatstroomkanaal vermindert de wrijvingsweerstand. Dit zorgt ervoor dat de vloeistof gelijkmatig naar de waaier stroomt. Ik heb gemerkt dat er zelden sprake is van cavitatie, een veelvoorkomend probleem bij goedkopere pompen.

Stap 2: Energieoverdracht door de waaier

De motor drijft de pompas aan via een flexibele koppeling, waardoor de waaier met een hoog toerental van 1450-2900 tpm draait. De middelpuntvliedende kracht duwt de vloeistof vanuit het midden van de waaier naar de randen, en terwijl de vloeistof door de naar achteren gebogen bladen stroomt, stijgen zowel de snelheid als de druk tegelijkertijd. Deze stap is de belangrijkste schakel bij het omzetten van de mechanische energie van de motor in vloeibare energie, en is de sleutel tot de werking van de pomp.

Stap 3: Drukconversie in het dubbele slakkenhuis

De hogesnelheidsvloeistof komt vervolgens het dubbele slakkenhuis binnen. Het dwarsdoorsnedeoppervlak van het spiraalvormige stromingskanaal van het slakkenhuis breidt zich geleidelijk uit, waardoor de vloeistof wordt vertraagd en het grootste deel van zijn kinetische energie wordt omgezet in statische druk (een proces dat "diffusie" wordt genoemd). Het symmetrische ontwerp zorgt voor een uniforme drukverdeling, compenseert radiale krachten en zorgt ervoor dat de pompas soepel draait - zelfs onder volledige belasting is er geen sprake van wiebelen.

Stap 4: Afdichten en vloeistofafvoer

Voordat de vloeistof via de uitlaatflens wordt afgevoerd, passeert de vloeistof het mechanische afdichtingssysteem. Onder invloed van een veer passen de stationaire en roterende afdichtingsringen strak op elkaar en vormen zo een stevige barrière. Zelfs bij het transporteren van media onder hoge druk ben ik nog nooit lekkageproblemen tegengekomen. Ten slotte komt het onder druk staande fluïdum de stroomafwaartse pijpleiding binnen om aan de behoeften van daaropvolgende processen te voldoen.

Stap 5: Stabiele ondersteuning van lagers en assysteem

Tijdens de werking van de pomp ondersteunen de dubbelrijige rollagers in de modulaire lagerbeugel continu de roterende pompas, waarbij ze radiale krachten absorberen die worden gegenereerd door de vloeistofstroom en axiale krachten die worden gegenereerd door de stuwkracht van de waaier. Het ingebouwde spatsmeersysteem houdt de lagers koel – ik heb het zien werken bij 425°C zonder oververhitting. Bovendien vereist het minimaal onderhoud; u hoeft het smeermiddelpeil alleen te controleren tijdens routine-inspecties.

III. Vergelijking met andere pompen uit de OH-serie

Om de voordelen van de OH3 intuïtief aan te tonen, vergelijken we hem met twee andere veelgebruikte pompen uit de OH-serie (OH1 en OH2) volgens de API 610-standaard:

Conclusie

Uit persoonlijke ervaring kan ik vol vertrouwen zeggen dat de OH3 niet alleen een volwassen product is dat voldoet aan de API 610-standaard, maar ook een weerspiegeling is van Teffiko’s diepgaande kennis van industriële betrouwbaarheid en technische details. Het heeft geen luxe of nutteloze kenmerken; elk onderdeel dient een praktisch doel en lost effectief problemen op zoals ruimtebesparing, eenvoudig onderhoud, weerstand tegen extreme omstandigheden en lekkagepreventie.

Toegegeven, het is niet de goedkoopste optie op de markt, en ik heb gemerkt dat de modulaire lagerstoel inderdaad wat zwaar is. De betrouwbaarheid ervan is echter ruim voldoende om de initiële investeringskosten te compenseren. Teffiko verkoopt niet alleen apparatuur; ze bieden professioneel selectieadvies en ondersteuning gedurende de volledige levenscyclus. Ik heb hun team meerdere keren geraadpleegd met vragen en kreeg altijd snel antwoord. Dit samenwerkingsmodel zorgt ervoor dat fabrieken continu en soepel kunnen functioneren.

Bezoek de officiële website voor meer oplossingen en echte cases:www.teffiko.com.
