Wat is een OH1-pomp？

Als u regelmatig met industriële centrifugaalpompen werkt, bent u waarschijnlijk het “OH1”-model tegengekomen – en laten we eerlijk zijn, het is heel gemakkelijk om met andere typen te verwisselen. Veel ingenieurs weten dat centrifugaalpompen vloeistoffen transporteren, maar als je hen vraagt ​​wat een OH1-pomp uniek maakt? De meesten van hen zullen moeite hebben om te antwoorden. En dan heb ik het nog niet eens over de inkoopteams: een verkeerd begrip van het model garandeert alleen maar dat je met de verkeerde apparatuur terechtkomt. Maar het punt is: OH1-pompen zijn werkpaarden in sectoren als de olie-, energie- en chemische industrie. Het is een klassieke overhangende pomp volgens de API 610-standaard (de globale ontwerpcode voor centrifugaalpompen), en als je eenmaal de basis onder de knie hebt, zijn ze eigenlijk vrij eenvoudig. Ik zal u door de belangrijkste details leiden.

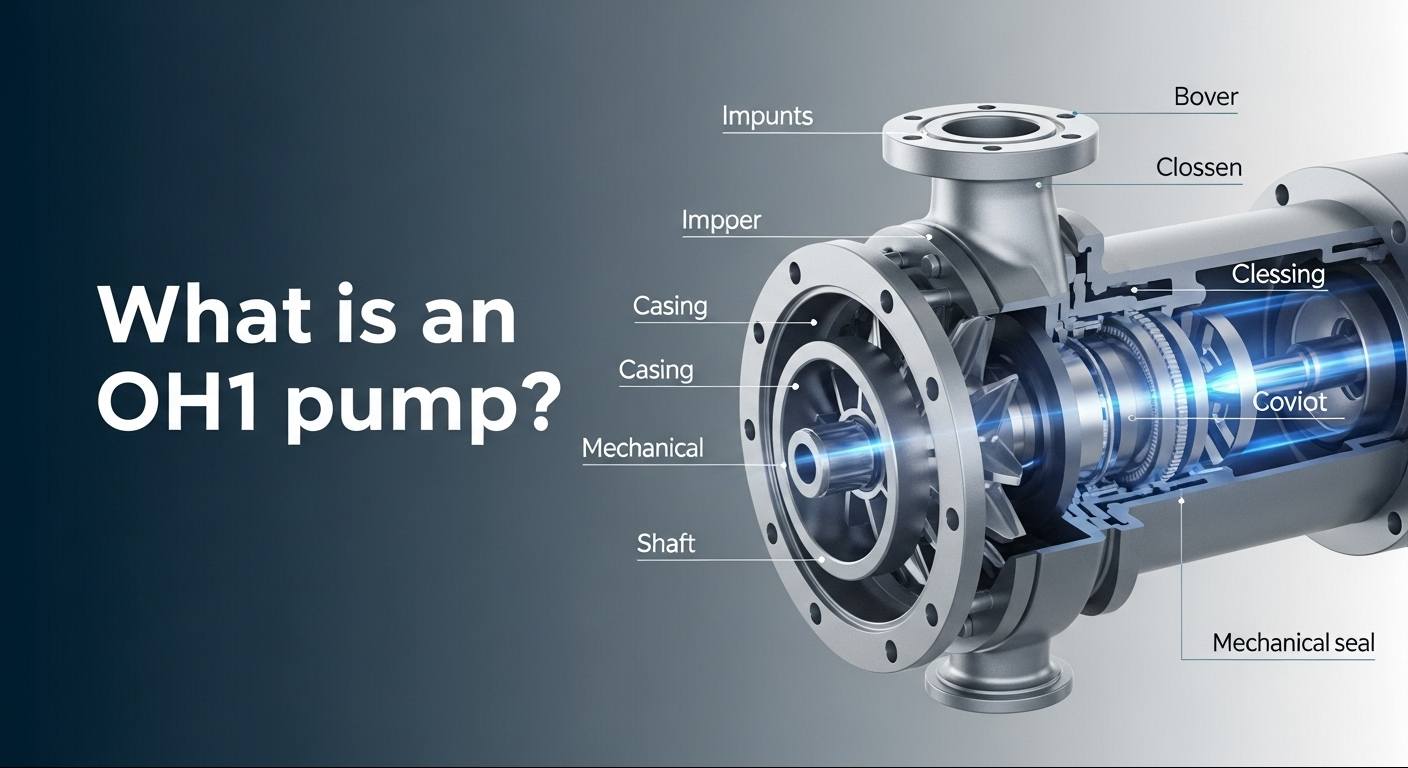

1. Laten we eerst even verduidelijken: wat is ‘OH1’ precies?

OH1 is een specifiek type “overhangende centrifugaalpomp” gedefinieerd door de API 610-standaard. Laten we de aanduiding opsplitsen: "OH" staat voor "Overhung" (dat is logisch, toch?), en de "1" geeft aan dat het een eentraps eindzuigpomp is. In duidelijke bewoordingen is dit wat dat betekent: de waaier (het onderdeel dat de vloeistof verplaatst) is slechts aan één kant van de pompas bevestigd, het lagerhuis is rechtstreeks geïntegreerd met het pomplichaam en de lagers ondersteunen slechts één uiteinde van de pomp – vandaar de ‘overhangende’ naam.

API 610 categoriseert centrifugaalpompen in hoofdgroepen: OH (overhangend), BB (tussenlager), VS (verticaal opgehangen) en meer. Binnen de OH-groep zijn er submodellen zoals OH1, OH2 en OH3, elk met zijn eigen kenmerken. OH2 is een tweetraps overhangende pomp (ideaal voor hogedruktoepassingen), en OH3 voegt extra componenten toe om axiale krachten te balanceren. Maar OH1? Het is de eenvoudigste van het stel. Geen fancy extra functies, alleen een focus op toepassingen met middelhoge tot lage hoofdhoogte. Daarom is het de meest veelzijdige overhangende pomp in de meeste industriële omgevingen; u hoeft de zaken niet al te ingewikkeld te maken als dat niet nodig is.

2. Ontwerp vanOH1-pompen: 4 Praktische voordelen

Waarom vertrouwen zoveel industrieën op OH1-pompen? De sleutel ligt in hun ontwerp, dat problemen uit de echte wereld oplost. Dit zijn hun meest opvallende kenmerken:

• Compacte, ruimtebesparende constructie:Het lagerhuis en het pomplichaam zijn uit één stuk gegoten, waardoor er geen extra steunen nodig zijn. Ik heb het met eigen ogen gezien: een OH1-pomp met hetzelfde debiet is gemakkelijk 30% korter dan een dubbelzuigpomp. Dit is een redder in nood in krappe ruimtes zoals petrochemische fabrieken of ketelruimten van elektriciteitscentrales, waar elke centimeter ertoe doet. U hoeft de leidingen niet opnieuw te rangschikken of de ruimte uit te breiden; u kunt hem er gewoon precies in schuiven.
• Betrouwbare afdichting, uitstekende lekpreventie:Lekkages zijn een groot probleem, vooral bij de omgang met brandbare media zoals ruwe olie of corrosieve chemicaliën. OH1-pompen worden standaard geleverd met mechanische afdichtingen (sommige modellen kunnen worden geüpgraded naar dubbelzijdige afdichtingen) en de afdichtingsvlakken zijn meestal gemaakt van siliciumcarbide en grafiet – sterk genoeg om hoge temperaturen en slijtage te weerstaan. Bij normaal gebruik bedraagt ​​de lekkage minder dan 5 milliliter per uur – veel beter dan ouderwetse pakkingafdichtingen. Ik heb ooit gewerkt met een chemische fabriek die overstapte op OH1-pompen, en het aantal lekgerelateerde shutdowns daalde met bijna 80%.
• Lagers die geen constante aandacht vereisen:Ze maken gebruik van dubbelrijige cilindrische rollagers, die de as stevig vastgrijpen en zowel radiale als axiale krachten opvangen. Bovendien heeft het lagerhuis een ingebouwd smeeroliecirculatiesysteem, waardoor de boel koel blijft door middel van spatsmering. Normale centrifugaalpompen moeten elke 3 maanden olie bijvullen, maar OH1-pompen? Je kunt dat uitrekken tot 6-12 maanden. Dat betekent minder shutdowns – gemakkelijk twee tot drie minder per jaar. Voor fabrieken die 24/7 draaien is dit een enorme boost voor de productiviteit.
• Energie-efficiëntie:De waaier heeft een achterwaarts gebogen bladontwerp, geoptimaliseerd door ingenieurs op basis van vloeistofmechanica om turbulentie in de pomp te minimaliseren. De stromingskanalen van de pomp zijn ook gepolijst om de weerstand te verminderen. Ik heb ooit testgegevens gezien waaruit bleek dat een OH1-pomp 8-12% efficiënter is dan een gewone overhangende pomp bij hetzelfde debiet. Laten we een snelle berekening maken: als u 100 kubieke meter water per uur verplaatst, bespaart u 20 kWh per dag. Over een jaar lopen deze besparingen op tot een aanzienlijk bedrag.

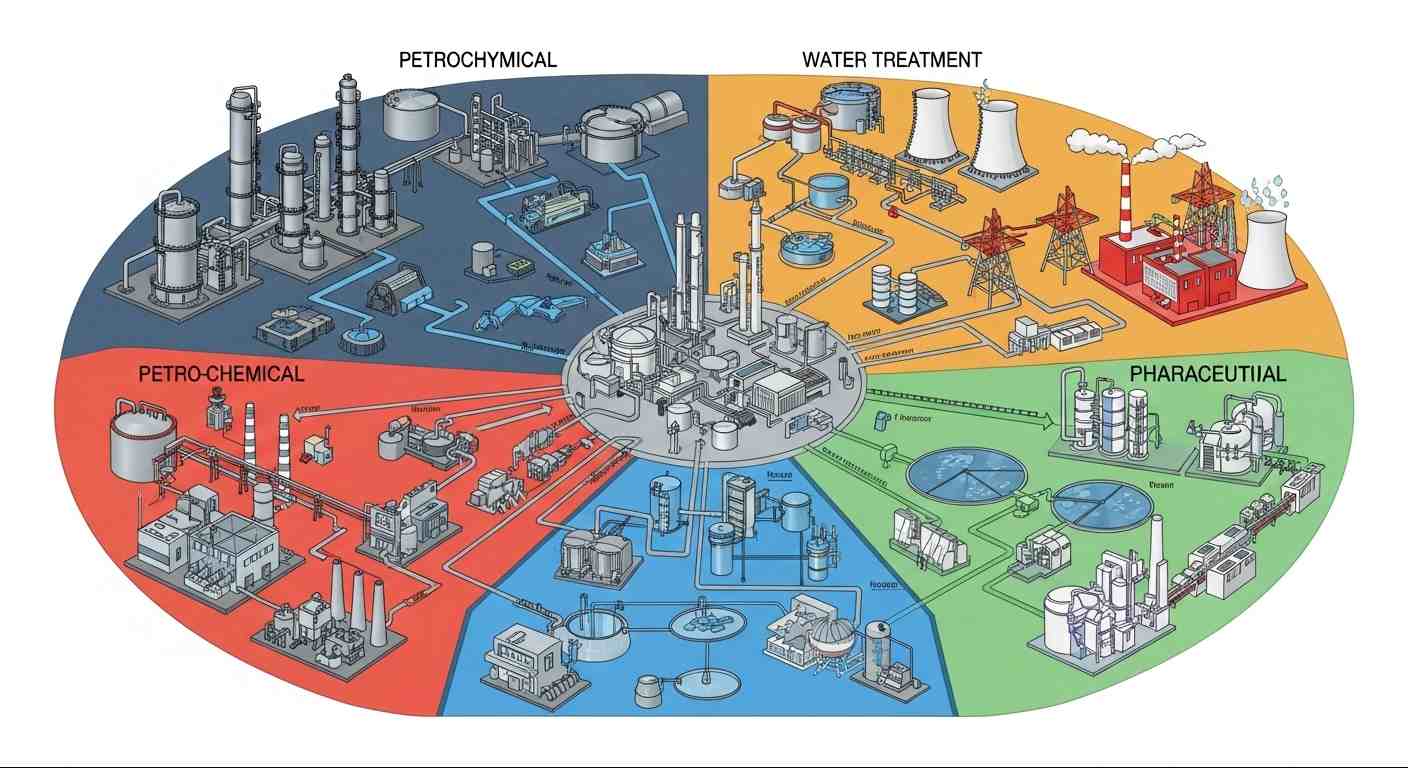

3. Waar vindt u OH1-pompen: 4 belangrijke industrieën

Deze pomp is niet alleen goed ontworpen, maar past ook perfect in specifieke werkomstandigheden. Dit zijn de meest voorkomende toepassingsscenario's:

• Petrochemische industrie:Ze zijn overal in raffinaderijen te vinden en worden voornamelijk gebruikt voor het transport van media met een lage viscositeit, zoals ruwe olie en benzine. Neem bijvoorbeeld de opslagruimte voor ruwe olie: je moet olie zonder lekkage naar de destillatietoren verplaatsen en het compacte formaat van de OH1-pomp past perfect tussen dichte pijpleidingen. Bovendien is het debiet extreem stabiel (met een fout van minder dan 2%), zodat de destillatietoren nooit te veel of te weinig voeding krijgt – geen onverwachte stilstand.
• Energie-industrie:Thermische energiecentrales en biomassacentrales gebruiken OH1-pompen om water aan ketels te leveren. Ketels hebben een constante stroom water onder gemiddelde druk nodig, en OH1-pompen voldoen perfect aan deze behoefte. Ik heb ooit gewerkt met een eenheid van 300 MW met twee OH1-pompen: één in bedrijf en één in stand-by. Ze zijn bestand tegen temperaturen tot 180°C en hun efficiëntie helpt het totale energieverbruik van de fabriek te verminderen.
• Waterbehandelingsindustrie:Gemeentelijke rioolwaterzuiveringsinstallaties en industriële afvalwatervoorzieningen gebruiken ze graag voor het transport van schoon water of rioolwater met een lage concentratie. Het pomplichaam is meestal gemaakt van 304 of 316L roestvrij staal of corrosiebestendig gietijzer, zodat het niet zal roesten door chemicaliën in het rioolwater. En het ontwerp met eindaanzuiging zal veel minder snel verstopt raken dan bij dompelpompen: er raken geen vezels rond de waaier gewikkeld. Het is perfect voor kleine tot middelgrote waterzuiveringsinstallaties met een verwerkingscapaciteit van 50-500 kubieke meter per uur.
• Farmaceutische industrie:Voedselveilige OH1-pompen zijn hierbij essentieel. Ze voldoen aan de GMP-normen (Good Manufacturing Practice), met ultragladde binnenwanden (ruwheid Ra ≤ 0,8 μm), zodat vloeibare medicijnen er niet aan blijven plakken. Ook zijn de afdichtingen gemaakt van food-grade rubber, waardoor er geen vervuiling van materialen ontstaat. Ik heb ze gezien in vaccinlaboratoria en farmaceutische fabrieken, die voornamelijk worden gebruikt voor het mengen en transporteren van vloeistoffen in productielijnen.

4. Hoe u de juiste OH1-pomp kiest: 5 onmisbare tips

Het kiezen van een OH1-pomp is niet moeilijk; volg gewoon deze vijf stappen:

• Begin met de te transporteren vloeistof:Als u met media met een hoge temperatuur werkt (zoals hete olie van meer dan 120°C), kies dan een model met een koelmantel, anders zullen de lagers doorbranden. Voor media met een hoge viscositeit (zoals smeerolie van meer dan 50 cSt) kiest u voor een model met een grotere waaierinlaat; een te kleine inlaat leidt tot onvoldoende doorstroming. Voor zure media (zoals zoutzuur) kunt u gewoon roestvrij staal overslaan en Hastelloy (een corrosiebestendige legering) gebruiken. Ik heb ooit een fabriek een standaard OH1-pomp voor zuur zien gebruiken, en dat duurde maar zes weken.
• Beknibbel niet op debiet en opvoermarges:Kies nooit een pomp op basis van uw “exacte” debietbehoeften; voeg een marge van 10% toe. Als u bijvoorbeeld 80 kubieke meter per uur moet vervoeren, kies dan een model met een capaciteit van 90 kubieke meter per uur. Wat de opvoerhoogte (de uitgangsdruk van de pomp) betreft, moet u rekening houden met de leidingweerstand: als u water van 15 meter hoog door 100 meter leiding verplaatst, heeft u een pomp nodig met een opvoerhoogte van 25 meter (de extra 10 meter is om de leidingweerstand te overwinnen). Bij onvoldoende opvoerhoogte zal de pomp overbelast raken en snel uitvallen.
• Houd rekening met de installatieomgeving:Als u buiten installeert, kies dan een model met een regenhoes; water dat in het lagerhuis binnendringt, zal de lagers beschadigen. Voor krappe ruimtes (zoals een kamer van 1 meter breed) kies je voor een horizontaal model met korte schacht – totale lengte minder dan 1,2 meter. Als er een trillingsbron in de buurt is (zoals een compressor), voeg dan een shockpad toe; trillingen beschadigen de afdichtingen sneller dan wat dan ook.
• Energie-efficiëntie is belangrijk:Pompen met eersteklas energie-efficiëntie besparen 15-20% meer elektriciteit dan pompen met derde klas efficiëntie. Als de machine 8 uur per dag draait, betekent dit bijna 10.000 yuan aan jaarlijkse elektriciteitsbesparing. Het is zeker de moeite waard om vooraf iets meer uit te geven aan een hoogefficiënt model.
• Kies de juiste accessoires:Voor giftige media zoals methanol kunt u upgraden naar dubbelzijdige afdichtingen plus een afdichtingsvloeistofsysteem; dit voorkomt lekken. Als u de status van apparatuur op afstand wilt bewaken, installeer dan trillingssensoren en temperatuurtransmitters. Wanneer lagers beginnen te slijten, zal de trillingswaarde 4,5 mm/s bereiken, waardoor een vroege waarschuwing wordt geactiveerd, zodat u niet met plotselinge storingen te maken krijgt.

5. Een OH1-pomp onderhouden: 3 eenvoudige tips (geen expert nodig)

Veel mensen klagen dat pomponderhoud lastig is, maar OH1-pompen zijn erg onderhoudsarm: doe gewoon deze drie dingen:

• Dagelijkse controles (maximaal 5 minuten): Voel elke week de lagers. Als de temperatuur hoger is dan 70 °C, ververs dan de smeerolie. Controleer elke maand de afdichting. Als de lekkage groter is dan 10 milliliter, vervang dan de onderdelen van de afdichting. Maak het inlaatfilter elk kwartaal schoon. Verstopte filters verminderen de doorstroming. U hoeft de pomp voor deze taken niet eens te demonteren, waardoor u de helft van de tijd bespaart in vergelijking met het onderhoud van een dubbelzuigpomp.
• Problemen oplossen: begin met de basis: verminderde doorstroming? Controleer eerst de inlaatleiding; verstoppingen zijn meestal de boosdoener. Inspecteer vervolgens de waaier; eentraps waaiers zijn eenvoudig te vervangen. Verhoogde trillingen? Controleer de lagerspeling (vervang de lagers als de speling groter is dan 0,1 mm) en de pompas: eentrapsassen kunnen worden rechtgetrokken als ze verbogen zijn, in tegenstelling tot meertrapsassen die volledig moeten worden vervangen. Lekkende afdichtingen? Controleer het afdichtingsvlak; krassen kunnen worden verholpen door te slijpen; het is niet nodig om de gehele afdichtingsconstructie te vervangen.
• Jaarlijks grondig onderhoud: Haal het lagerhuis één keer per jaar uit elkaar en vervang het vet op lithiumbasis. Vul het niet te vol, maar vul het tot 1/2 tot 2/3 van het volume van het lagerhuis (overvullen veroorzaakt oververhitting). Draai de bouten vast die het pomphuis met de basis verbinden. Losse bouten veroorzaken een verkeerde uitlijning van de pompas. Breng een laag epoxyhars aan op de waaier en dicht de holte af om roest te voorkomen. Al deze taken kunnen op de grond worden uitgevoerd, zonder dat er een kraan nodig is.

Conclusie

Uiteindelijk is de OH1-pomp slechts een solide, praktisch hulpmiddel. Hij heeft niet de fraaie kenmerken van meertrapspompen, maar blinkt uit in waarvoor hij is ontworpen: toepassingen met gemiddelde tot lage opvoerhoogte, stabiele stroom en eenvoudig onderhoud. Voor bedrijven betekent dit minder kopzorgen en lagere totale eigendomskosten gedurende de levensduur van de apparatuur.

Als u nog steeds niet zeker weet welk materiaal geschikt is voor uw vloeistof, of hoe u de pomp in uw bestaande systeem kunt integreren, hoeft u zich geen zorgen te maken. Ons team vanTeffikois elke dag met dit soort dingen bezig. Of u nu hulp nodig heeft bij de selectie, ondersteuning bij de installatie of het oplossen van problemen na de installatie, wij staan ​​voor u klaar. Je hoeft niet te raden -neem gewoon contact op.
