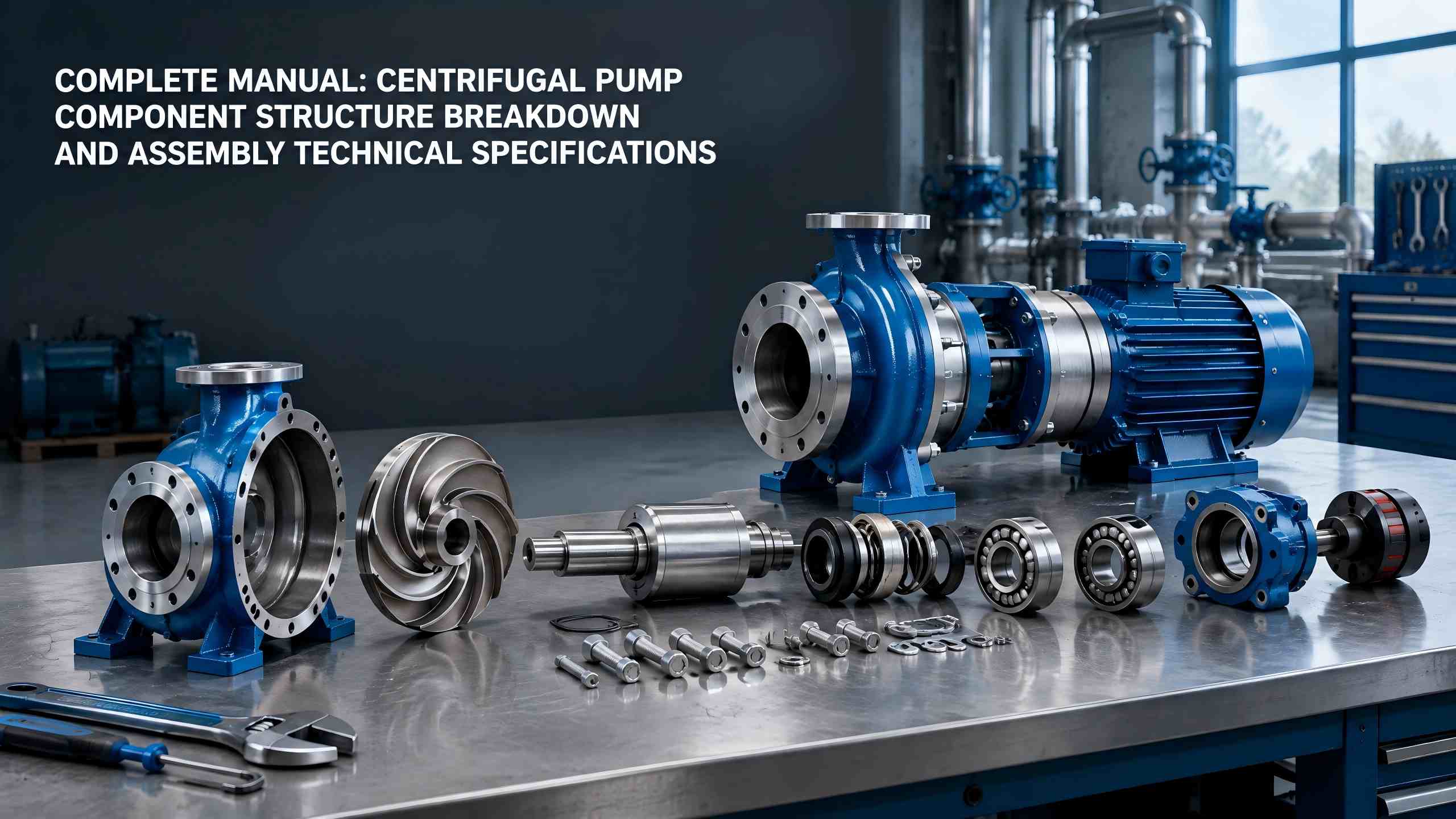

Centrifugaal pompenworden veel gebruikt in industriële watervoorziening-drainage, HVAC, transport van chemische vloeistoffen, gemeentelijke watervoorziening en andere gebieden. In dit document worden de structuur en functies van de kerncomponenten, afdichtingsbeschermingsconstructies en hulpaccessoires uitgebreid uitgelegdTeffikocentrifugaal pompen. Het biedt ook volledige pre-assemblagevoorbereidingen, standaardprocedures en technische vereisten om gebruikers te helpen het uitvalpercentage van apparatuur vanaf de bron te verminderen.
Afdichtings- en beschermingsconstructies bepalen de dichtheid, operationele stabiliteit en levensduur van waterpompen. Ze omvatten voornamelijk afdichtingselementen, lagers, lagerhuizen en andere onderdelen en dienen als kritische componenten voor het voorkomen van waterlekkage, abnormaal geluid, trillingen en vastlopen.
Gemeenschappelijke afdichtingsstructuren voor centrifugaalpompen vallen in twee categorieën: mechanische afdichtingen en pakkingafdichtingen. Een mechanische asafdichting bestaat uit een roterende ring, een stationaire ring, veren en afdichtringen. De eindvlakken passen precies op elkaar om bijna lekvrije prestaties te leveren, met slijtvaste en hoge temperatuurbestendige eigenschappen, waardoor het geschikt is voor industriële bedrijfsomstandigheden met hoge druk en hoge snelheid.
Verpakkingsafdichtingen gebruiken flexibele vulstoffen van grafiet en PTFE voor afdichting. Ze hebben een eenvoudige structuur, gemakkelijk onderhoud en lage kosten en worden meestal toegepast op civiele waterpompen en kleine lagedrukcentrifugaalpompen. Het nadeel is dat er tijdens bedrijf weinig water binnendringt, waardoor periodiek vastdraaien of vervangen van de pakking nodig is.
Lagers ondersteunen de hoge rotatiesnelheid van de pompas, verminderen de mechanische wrijvingsweerstand en zorgen voor een soepele, offset- en trillingsvrije werking van de as. Het lagerhuis fungeert als een beschermende behuizing voor lagers. Het slaat intern smeerolie en vet op om te zorgen voor continue smering en warmteafvoer voor lagers, om te voorkomen dat lagers bij droog slijpen oververhit raken, doorbranden en vastlopen.
Hulpassemblages voeren niet direct vloeiende werkzaamheden uit, maar garanderen toch een veilige, stabiele en standaardwerking van de complete apparatuur en vormen een onmisbaar onderdeel van een volledig centrifugaalpompsysteem.
De montagekwaliteit van centrifugaalpompen heeft een directe invloed op de bedrijfsprestaties en levensduur. Gestandaardiseerde voorbereidingen moeten vóór de formele montage worden voltooid om verkeerde montage, montage van ontbrekende onderdelen en niet-conforme montage te voorkomen.
Centrifugaalpompen van verschillende modellen variëren enigszins qua structuur en montagevolgorde. De IS-type back-pull-out centrifugaalpomp, die de breedste toepassing kent, maakt gebruik van industriële standaardmontageprocedures. Specifieke stappen zijn als volgt:
1. Monteer de lagerconstructies: Installeer de lagers nauwkeurig op de aangegeven posities op de pompas, waarbij u ervoor zorgt dat de lagers volledig op hun plaats zitten en flexibel kunnen draaien.
2. Monteer de pompasconstructie: Monteer de pompas met gemonteerde lagers in het geheel in het pomphuis, zodat een soepele rotatie zonder vastlopen wordt gegarandeerd.
3. Pomphuis en frame bevestigen: Monteer en bevestig het gehele pomphuis op het frame van de apparatuur, waarbij u ervoor zorgt dat het pomplichaam horizontaal, stevig en vrij van wiebelen is.
4. Installeer het pompdeksel en de waaier: Monteer het pompdeksel vooraf op de pompaspositie en bevestig vervolgens de waaier om een stevige montage van de waaier en uniforme spelingen te garanderen.
5. Integreer en bevestig de hele eenheid: plaats het pompdeksel en het pomphuis precies op elkaar en vergrendel het, en bevestig vervolgens het hele pomplichaam aan de apparatuurbasis.
6. Afwerking uiterlijk: Verwijder vuil en vlekken van de hele unit, inspecteer de integriteit van het uiterlijk en voltooi de algemene schoonmaakwerkzaamheden.
7. Uitlijning en kalibratie van koppeling: Voltooi de installatie van motor- en pomplichaamkoppelingen, voer coaxialiteitscorrectie uit om de nauwkeurigheid van de transmissie te garanderen.
Na voltooiing van de montage moeten strikte inspecties en acceptaties worden uitgevoerd in overeenstemming met de technische normen om een gekwalificeerde werking van de apparatuur te garanderen. De belangrijkste acceptatiecriteria worden hieronder vermeld:
Centrifugaalpompcomponenten vormen de basis voor de werking van de apparatuur. Waaiers, pomphuizen, pompassen, afdichtingselementen, lagers en andere onderdelen vervullen respectievelijke functies en werken met elkaar samen, waardoor de pompprestaties en levensduur worden bepaald. Ondertussen zijn gestandaardiseerde pre-assemblagevoorbereidingen, conforme montagevolgordes en strenge montageacceptatienormen van cruciaal belang om defecten aan apparatuur te voorkomen, de bedrijfsefficiëntie te vergroten en de levensduur van apparatuur te verlengen. Beheersing van de componentstructuur en assemblagetechnieken vanTeffikoCentrifugaalpompen dienen als essentiële basis voor de bediening en het onderhoud van de apparatuur, de inbedrijfstelling van de installatie en het oplossen van fouten.
