Centrifugaalpomp-overdrukbreukpreventie

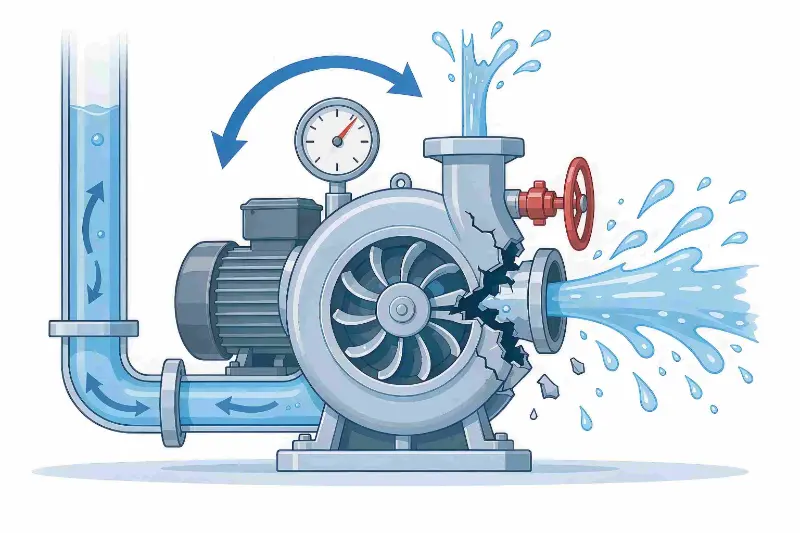

Figuur: Schematische weergave van de drukopbouw bij gesloten kleppen veroorzaakt door het sluiten van de persklep, resulterend in scheuren van het pomphuis en uitstoten van medium

De meeste breuken in het pomphuis zijn het gevolg van dead-heading (drukopbouw bij gesloten klep), foutief opstarten op afstand en defecten aan automatische vergrendelingen. Dit artikel behandelt handmatige, externe en automatische start/stop-scenario's om klepverificatie, bedieningsprocedures en onderhoud van instrumentatievergrendelingen uit te leggen, waardoorcentrifugaal pompincidenten met overdrukbreuk.Teffikoheeft altijd prioriteit gegeven aan de operationele veiligheid van centrifugaalpompen en biedt volledige veilige bediening en onderhoudsrichtlijnen voor het risico op breuk van het pomphuis. Om dergelijke incidenten fundamenteel te voorkomen, kun je niet alleen op hardwarebescherming vertrouwen; Bij elke start/stop-operatie moeten klepverificatie, bevestiging op afstand en automatisch vergrendelingsbeheer worden toegepast.

Kernoorzaken van pompbreuk

Dead-heading (werkend tegen een gesloten klep) is de fysieke oorzaak van de overgrote meerderheid van pomplichaambreuken, en automatische controlesystemen versterken dit risico:

• Door de pomp te starten terwijl zowel de inlaat- als de uitlaatklep gesloten zijn, roert de waaier voortdurend de opgesloten vloeistof; mechanische energie wordt omgezet in warmte, de vloeistof verdampt en de druk stijgt, en binnen korte tijd overschrijdt deze de drukwaarde van het pomphuis;
• Wanneer de pomp op afstand vanuit de centrale controlekamer wordt gestart, kunnen operators de klepstatus niet ter plaatse bevestigen, waardoor het eenvoudig is om na onderhoud blindelings op te starten wanneer de kleppen niet zijn gereset;
• Wanneer er een niveaugetriggerde automatische start plaatsvindt, kunnen de lijnkleppen nog steeds gesloten zijn voor onderhoud, en de pomp draait dan onder druk terwijl er niemand ter plaatse is;
• Vergrendelingen bij laag debiet en hoge temperaturen die gedurende langere perioden niet zijn gekalibreerd, bieden geen bescherming en het systeem kan niet automatisch worden uitgeschakeld en de druk ontlasten na overdruk.

Casestudy van industriële ongevallen

Bij een kleine tot middelgrote opslagtank voor chemische grondstoffen herstelde het onderhoudspersoneel, nadat het onderhoud aan een centrifugaalpomp voor opslagtanks was voltooid, de apparatuur, maar vergat de afvoerklep te openen en schakelde vervolgens de pomp over op de automatische modus. De pomp startte en stopte automatisch op basis van tankniveausignalen, zonder dat er iemand ter plaatse was. Toen het tankniveau de ingestelde triggerwaarde bereikte, startte het PLC-systeem automatisch de centrifugaalpomp. De vloeistof in de afgesloten pompkamer werd continu in beweging gebracht door de waaier; binnen slechts 90 seconden warmde het medium snel op en verdampte, en de druk in de pomp bleef stijgen. Omdat de low-flow-vergrendeling van de installatie al meer dan twee jaar niet was gekalibreerd, liep de sensor vast en viel uit, en er werd geen uitschakelbeveiliging geactiveerd. Uiteindelijk scheurde het pomphuis en werd het hogetemperatuurmedium naar buiten gespoten, waardoor de apparatuur ter plaatse werd vernietigd en een noodstop van de productielijn werd geforceerd, wat resulteerde in aanzienlijke reparatie- en stilstandverliezen. Het onderzoeksrapport na het incident identificeerde twee hoofdoorzaken: het niet opnieuw verifiëren van de klepstatus ter plaatse na onderhoud, en het feit dat de veiligheidsvergrendeling al lang niet meer functioneel was getest.

Conclusie: Onbeheerde werking + kleppen niet gereset + mislukte vergrendelingen - de breuk was alleen het gevolg van de combinatie van deze drie factoren en had voorkomen kunnen worden als er één was gecontroleerd.

Handmatige pompstart op locatie: Verificatie van de kleppositie is de eerste verdedigingslinie

Controleer strikt de status van alle kleppen

Voordat de pomp wordt gestart, moet elke lijnklep item voor item worden bevestigd om te voorkomen dat de pomp start met gesloten kleppen:

• Hoofdproceslijn: houd de zuigklep volledig open om ervoor te zorgen dat de vloeistof soepel de pompkamer binnenkomt;
• Houd alle hulpkleppen, zoals ontluchtingskleppen, aftapkleppen en spuikleppen gesloten;
• Open de ontluchtingsklep van het pomphuis om het aanzuigen en ontluchten te voltooien, alle lucht uit de pomp te verdrijven en cavitatie en drooglopen te voorkomen;
• Houd de afvoerklep enigszins open of volledig gesloten; Start de pomp nooit terwijl zowel de inlaat als de uitlaat tegelijkertijd geblokkeerd zijn.

Neem klepcontroles op in een gestandaardiseerde checklist

De open/gesloten posities van de kleppen zijn kritische controlepunten om een ​​veilige werking van de pomp te garanderen en moeten worden vastgelegd in werkinstructies voor de apparatuur en opstartchecklists. Exploitanten moeten elk item bevestigen door het af te vinken, waardoor de afhankelijkheid van ervaring wordt geëlimineerd en menselijke fouten worden verminderd door middel van institutionele controles.

Pompstart met centrale besturing op afstand: een bevestigingsstap ter plaatse is essentieel

Opstarten op afstand is een hoogfrequent scenario voor breuken in de drukopbouw; uitsluitend vertrouwen op het centrale bedieningsscherm kan de feitelijke omstandigheden ter plaatse niet bevestigen:

• Voordat de controlekamer een startcommando geeft, mag de pomp niet met één klik gestart worden;
• Wanneer operators niet ter plaatse kunnen gaan om de kleppen te verifiëren, moet een inspecteur ter plaatse worden aangesteld om fysiek te bevestigen dat alle kleppen in de juiste posities zijn teruggezet;
• Pas na ontvangst van een bevestiging ter plaatse kan de centrale besturing het startcommando geven, waardoor een discrepantie tussen het bedieningsscherm en de daadwerkelijke klepstatus ter plaatse wordt voorkomen.

Automatische start/stop-pompen: focus op het voorkomen dat kleppen na onderhoud niet opnieuw worden ingesteld

Veel tankleegpompen zijn afhankelijk van niveau-instrumentatie en PLC-programma's voor automatisch starten/stoppen en draaien onbeheerd, wat het risico nog groter maakt.

Herinspectie ter plaatse is verplicht voordat de automatische modus wordt ingeschakeld

Na onderhouds- of pijpleidingwerkzaamheden en voordat wordt overgeschakeld naar de automatische regelmodus, moeten alle kleppen opnieuw ter plaatse worden geverifieerd: inlaatklep volledig open, afvoerklep in de vooraf ingestelde opstartpositie en alle ontluchtingskleppen gesloten. Typisch risicoscenario: wanneer het tankniveau een hoog punt bereikt, start het automatische controlesysteem de pomp, maar blijft de persklep na onderhoud gesloten, waardoor er direct een drukopbouw ontstaat die binnen korte tijd het scheuren van het pomphuis veroorzaakt.

Vertrouw op instrumentatievergrendelingen om de kloof tussen onbeheerde bediening te dichten

Om te voorkomen dat de pomp automatisch start wanneer de lijnkleppen gesloten zijn, moet een complete set instrumentatiebeveiligingsapparaten worden geïnstalleerd:

• Low-flow-vergrendeling: bewaakt de lijnstroom; wanneer de nulstroom gedurende langere tijd aanhoudt, identificeert het apparaat dit als een dead-head-bedrijf en schakelt het automatisch de motorstroom uit;
• Hogetemperatuurvergrendeling: bewaakt de temperatuur van het pomphuis; wanneer de temperatuurstijging als gevolg van drukopbouw de drempel bereikt, wordt deze onmiddellijk uitgeschakeld om te voorkomen dat de vloeistof verdampt en onder druk komt te staan;
• Overdrukvergrendeling: Wanneer de persdruk de limiet overschrijdt, wordt de uitschakeling geactiveerd, in combinatie met de veiligheidsklep voor dubbele bescherming;
• Routinematige onderhoudstests: Kalibreer het vergrendelingssysteem volgens een vast maandelijks schema, simuleer nulstroom- en overdrukomstandigheden en bevestig dat de beveiligingsfuncties correct werken, waardoor de veiligheidsblinde vlekken worden geëlimineerd die worden veroorzaakt door vastgelopen sensoren en mislukte vergrendelingsprogramma's.

Hardware Backstop: dubbele software- en hardware-beveiliging tegen breuk van het pomphuis

Operationele controles pakken menselijke fouten aan, terwijl hardwarebescherming de laatste veiligheidslijn vormt:

• Installeer op de pompafvoer een veiligheidsklep of breekplaat, die bij overdruk automatisch de druk ontlast en de hoge druk in de pomp laat ontsnappen;
• Installeer een recirculatieleiding met minimaal debiet om te voorkomen dat de pomp gedurende langere perioden met een laag debiet stil blijft draaien en de vloeistof oververhit raakt;
• Gebruik bij het transporteren van ontvlambare of explosieve media een explosieveilige motor, zorg voor een goede statische aarding en voorkom een ​​chemische explosie na mediumlekkage;
• Voer regelmatig wanddiktetests uit en vervang onmiddellijk pomphuizen die dunner zijn geworden door corrosie of scheuren hebben ontwikkeld, om voortijdige breuk als gevolg van een verminderd drukdragend vermogen van de behuizing te voorkomen.

Veelvoorkomende misvattingen bij dagelijks gebruik en onderhoud

• Misvatting: alleen handmatig opstarten hoeft te worden gecontroleerd; automatische pompen vereisen geen inspectie ter plaatse. Bij automatische start/stop is er geen handmatig toezicht en is het risico op een dode kop als gevolg van onvolledige klepinspectie en -reset zelfs groter; kleppen moeten ter plaatse opnieuw worden geverifieerd voordat de automatische modus wordt ingeschakeld.
• Misvatting: Zodra de vergrendelingen zijn geïnstalleerd, is er geen verdere aandacht nodig. Onzuiverheden kunnen druk- en flowsensoren gemakkelijk blokkeren; Langdurig gebrek aan testen leidt tot falen van de vergrendeling, waardoor het systeem niet automatisch kan worden uitgeschakeld onder overdruk.
• Misvatting: Een korte, doodshoofdige start is niet erg. In een afgesloten pompkamer warmt de vloeistof op en verdampt deze binnen tientallen seconden, de druk stijgt scherp en het incident ontwikkelt zich extreem snel.

Samenvatting: Hoe u breuk van het pomphuis kunt voorkomen

Het gehele beschermingssysteem bestaat uit drie lagen:

• Laag 1 — Operationele controle:Controleer de kleppen stuk voor stuk tijdens het opstarten ter plaatse; opstarten op afstand moet gepaard gaan met bevestiging ter plaatse; voltooi de herinspectie van de klep voordat u de automatische modus inschakelt; en formaliseer de controle-items in een schriftelijke checklist;
• Laag 2 — Automatische controlebescherming:Voorzie vergrendelingen voor lage stroming, hoge temperatuur en overdruk; zich houden aan regelmatige tests; en vermijd onbeheerd stationair draaien zonder toezicht;
• Laag 3 — Hardware-backstop:Installeer drukontlastingsvoorzieningen en recirculatieleidingen en test het pomphuis regelmatig op corrosie.

De overgrote meerderheid van de centrifugaalpompbreuken zijn geen problemen met de kwaliteit van de apparatuur, maar eerder het resultaat van een verkeerde werking van de kleppen in combinatie met het falen van de automatische besturingsbescherming.Teffikobeveelt aan dat ondernemingen het veiligheidsbeheer standaardiseren over de drie start/stop-modi (handmatig, op afstand en automatisch) en volledige procesveiligheidsbescherming implementeren, en voortdurend de risico's voor de productieveiligheid verminderen die voortkomen uit een overdrukbreuk in het pomplichaam.
