Door lucht te ventileren vóór het opstarten van de centrifugaalpomp wordt in wezen de lucht verwijderd die vastzit in het pomphuis en de zuigleiding, waardoor een effectief vacuüm wordt opgebouwd in het midden van de waaier en schade aan de pomp wordt voorkomen die wordt veroorzaakt door luchtbinding. Vanuit het perspectief van inbedrijfstelling en bediening en onderhoud op locatie legt dit document de oorzaken van luchtbinding, standaard aanzuig- en ontluchtingsprocedures en probleemoplossingspunten uit.
Bij pomphuizen zijn de meeste servicerapporten die beschrijven "geen waterafvoer na het joggen, zoemende motor zonder debiet" niet het gevolg van een pompstoring, maar van een onvolledige verwijdering van lucht uit het pomphuis en de aanzuigleiding vóór het opstarten. Deze gemakkelijk over het hoofd geziene handeling veroorzaakt direct luchtbinding. In plaats van te beginnen met definities uit het handboek, gaat dit artikel dieper in op waarom luchtventilatie nodig is, hoe dit moet worden uitgevoerd en wat te doen als er problemen blijven bestaan na ventilatie, allemaal vanuit het perspectief van inbedrijfstelling en bediening en onderhoud.

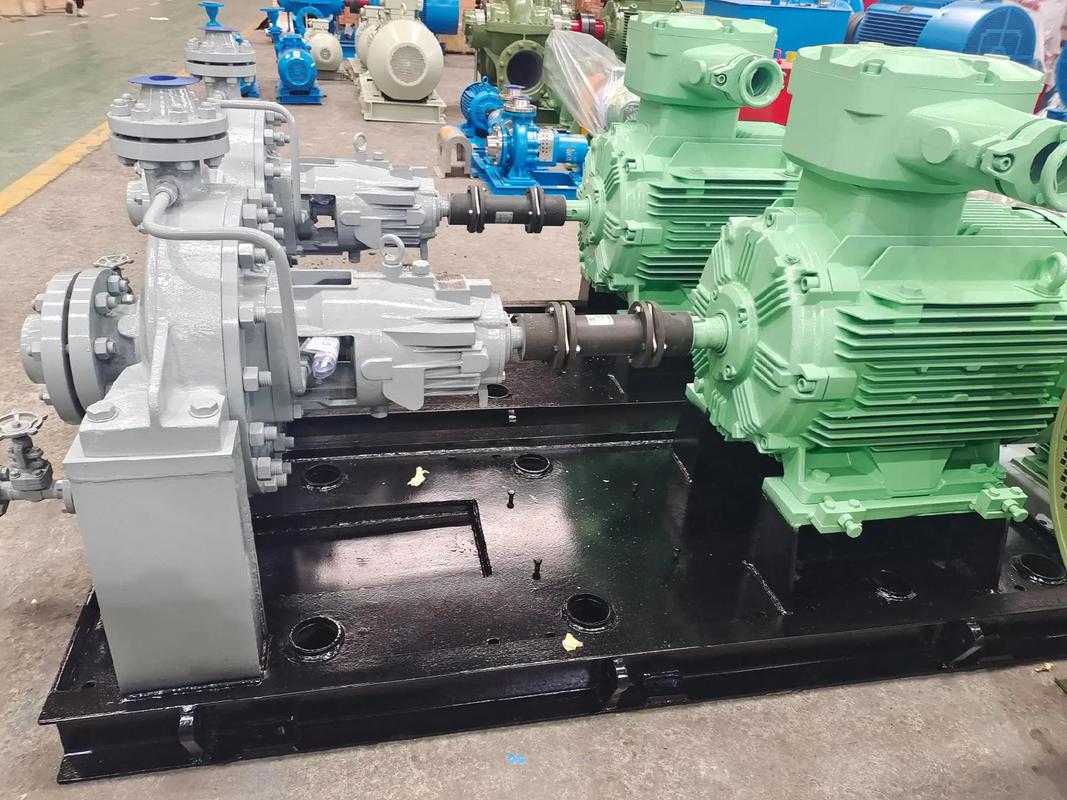

A centrifugaal pompverdrijft vloeistof door rotatie van de waaier, waardoor een lagedrukzone ontstaat in het midden van de waaier. Atmosferische druk of pijpleidingnetwerkdruk duwt vervolgens vloeistof in de pomp. Deze zuig-perslogica werkt slechts onder één voorwaarde: de pompkamer moet volledig gevuld zijn met onsamendrukbare vloeistof.
Wanneer lucht zich in het pomphuis mengt, ontstaan er problemen. Lucht heeft een dichtheid van ongeveer 1/800 van die van water. Wanneer het door de waaier wordt geroteerd, genereert het een verwaarloosbare middelpuntvliedende kracht, die niet voldoende vacuüm in het midden van de waaier kan creëren om vloeistof naar boven te trekken. Erger nog, lucht is samendrukbaar: het neemt de kamerruimte in beslag als een spons, maar kan niet de afdichtende functie van vloeistof vervullen. Zonder functioneel vacuüm kan er geen vloeistof worden aangezogen. Dit is luchtbindend: de pomp draait maar slaagt er niet in vloeistof aan te zuigen. Om deze reden bevatten bijna alle handleidingen van centrifugaalpompen een herinnering: drooglopen zonder vloeistof is ten strengste verboden.
Veel operators gaan ervan uit dat luchtbinding slechts tijdelijk verlies van watertoevoer veroorzaakt en kan worden verholpen door opnieuw te starten en te vullen. In reële bedrijfsomstandigheden veroorzaakt luchtbinding echter een reeks reacties:
1. Geen stroom, geen uitlaatdruk en onbelaste werking van de motor, waardoor de procesvloeistofstroom voor productie direct wordt afgesloten.
2. Schokeffecten: luchtzakken in de pomp worden herhaaldelijk in beweging gebracht, samengedrukt en vrijgegeven door de waaier, wat resulteert in merkbare trillingen en abnormaal geluid.
3. Afdichting doorbranden: mechanische afdichtingen zijn afhankelijk van getransporteerd medium voor koeling en smering. Droge wrijving zonder vloeistof leidt binnen enkele minuten tot oververhitting en defecte verkoolde afdichtingen.
4. Progressieve slijtage: langdurige luchtbinding versnelt de slijtage van waaiers en lagers, verkort de algehele levensduur van de pomp en verspilt elektrische energie. Kortom, een paar minuten drooglopen als gevolg van luchtbinding kan tot dure reparaties leiden, en apparatuur mag nooit aan dergelijke risico's worden blootgesteld.
Voor een goed ontworpen centrifugaalpomp zijn vullen en ontluchten complementaire handelingen. Door het aanzuigen worden de pompkamer en de zuigleiding met vloeistof gevuld; Door de ontluchting wordt lucht afgevoerd die tijdens het vullen met vloeistof op hoge punten in de kamer is opgesloten. Geen van beide stappen kan worden overgeslagen. Bij het aanzuigen zonder ontluchten blijven er luchtzakken achter die de stroomdoorgangen op hoge punten blokkeren.
Gebaseerd op de ervaring van Teffiko in de fabriek en op het gebied van inbedrijfstelling, moeten drie belangrijke punten worden benadrukt. Controleer eerst of de zuigleidingkleppen volledig open zijn en de uitlaatkleppen gesloten zijn voordat de vloeistof wordt gevuld, om valse volledige aanzuiging te voorkomen. Ten tweede is het acceptatiecriterium voor ontluchtingspoorten een gestage afvoer van belvrije vloeistof, in plaats van alleen maar wateruitstroom. Ten derde moeten er aparte ontluchtingspunten worden geïnstalleerd op verhoogde delen van lange zuigleidingen, omdat lucht altijd naar hoge posities migreert.
Voetterugslagkleppen worden over het algemeen geïnstalleerd bij de inlaten van de aanzuigleidingen om te voorkomen dat de aangezogen vloeistof onder invloed van de zwaartekracht terugstroomt naar de onderste tank. Houd er echter rekening mee dat voetkleppen plaatselijke weerstand met zich meebrengen en gevoelig zijn voor vastlopen en luchtlekkage als ze gedurende lange perioden in medium worden ondergedompeld. Dit zijn verborgen oorzaken van terugkerende luchtbinding, zelfs na het primen.
Bij ondergelopen zuiginstallaties waarbij de pomp zich onder het vloeistofniveau van de opslagtank bevindt, vult de vloeistof de pomp door het vloeistofniveauverschil, zodat handmatig aanzuigen vóór het opstarten grotendeels niet nodig is. Dit is de meest probleemloze regeling.
Zelfaanzuigende pompen maken gebruik van zelfaanzuigende apparaten (zoals waterringpompen aan de uitlaatzijde of speciaal aangelegde pijpleidingen voor automatische wateromleiding) om de bediening te vereenvoudigen. Toch is zelfaanzuiging niet hetzelfde als nulventilatie. Het risico van luchtbinding blijft bestaan als grote hoeveelheden gas zich in de kamer ophopen; ontluchtingskleppen moeten indien nodig handmatig worden geïnspecteerd.
Volg deze volgorde voor het vullen en ontluchten van de pomp:
1. Sluit de pompuitlaatklep en open de zuigleidingkleppen volledig.
2. Vul het pomphuis langzaam met procesmedium via de vulpoort om te voorkomen dat er nieuwe bellen ontstaan.
3. Open de ontluchtingsplug of ontluchtingsklep bovenop het pomphuis.
4. Blijf ontluchten totdat de belvrije vloeistof gestaag uit de ontluchtingspoort stroomt.
5. Draai de ontluchtingsplug vast of sluit de ontluchtingsklep.
6. Start het pompaggregaat, open langzaam de uitlaatklep en controleer de druk en trillingen.
Opmerking: Bij lange zuigleidingen heeft de neiging zich lucht op te hopen op de hoogste punten van de leiding. Ontlucht deze verhoogde delen afzonderlijk naast het ontluchten van het pomplichaam; ontlucht niet alleen het pomphuis.
Als er na de volgende ontluchtingsstappen nog steeds luchtbinding optreedt, liggen de hoofdoorzaken meestal in systeemlekkage of installatie, in plaats van in onjuiste ontluchting. Voer de controles per artikel uit, zoals hieronder:
| Fenomeen | Waarschijnlijke oorzaak | Remedie |
|---|---|---|
| Continue gasontlading zonder vloeistof bij de ontluchtingspoort | Lekkages in zuigleidingen, flenzen of afdichtingen | Lokaliseer lekken sectie voor sectie; afdichtingen bevestigen of vervangen |
| De pompkamer loopt snel leeg na het vullen | Defecte voetklep of terugstroming van sifon in pijpleiding | Voetklep inspecteren; installeer een vacuümtank |
| Luchtzakken alleen op hoge punten, terwijl lagere delen normaal functioneren | Ontbreken van ventilatieopeningen op hoge punten voor lange pijpleidingen | Installeer ontluchtingskleppen op verhoogde leidingdelen |
| Luchtbinding bij zelfaanzuigende pompen | Overmatig opgehoopt gas of onvoldoende aanzuigwater in de kamer | Voer handmatig vullen en ontluchten uit vóór het opstarten |
Plaats deze checklist op de opstartinspectiebladen om de meeste verkeerde diagnoses te elimineren.
Voorzuigen en ontluchten worden aanbevolen voor de meeste bedrijfsomstandigheden. Na het uitschakelen sijpelt er geleidelijk lucht in de pompbehuizingen via afdichtingen en openingen in de pijpleidingen, waardoor er bij het opnieuw opstarten luchtbindingsgevaar ontstaat. Handmatig aanzuigen kan grotendeels worden achterwege gelaten, alleen voor pompen die onder het vloeistofniveau van de tank zijn geïnstalleerd en met goed afgedichte pijpleidingen. Controleer zelfs dan vóór het opstarten of er geen lucht ingesloten is.
Nee, ze mogen niet verward worden. Luchtbinding ontstaat doordat er massaal gas in de pomp wordt meegevoerd, waardoor de opbouw van vacuüm wordt voorkomen, wat resulteert in een volledig verlies van vloeistofaanzuiging. Het wordt opgelost door te vullen en te ontluchten. Cavitatie treedt op wanneer vloeistof verdampt tot bellen in lagedrukzones; De implosie van de bel erodeert het metaal van de waaier, waardoor putcorrosie, trillingen en abnormaal geluid ontstaan. Dit wordt aangepakt door de zuigomstandigheden te verbeteren (bijvoorbeeld door de beschikbare netto positieve zuighoogte NPSHa te vergroten). De twee verschillen qua grondoorzaken, symptomen en corrigerende maatregelen.
Kortom, onsamendrukbare vloeistof maakt het genereren van vacuüm mogelijk tijdens rotatie van de waaier; Samendrukbaar opgesloten gas in pompen veroorzaakt luchtbinding en verlies van zuigcapaciteit. Het vullen en ontluchten vóór het opstarten van de centrifugaalpomp verwijdert gas uit de pompkamers om een effectief vacuüm te creëren en de pompsets te beschermen tegen schade als gevolg van drooglopen. Neem het vullen en ontluchten op in de checklists voor opstartinspecties als basisprocedures voor een stabiele werking op lange termijn.
