Hoe kiest u een spoelplan voor een centrifugaalpomp?

In chemische fabrieken, raffinaderijen en farmaceutische faciliteiten is het niet overdreven om te zeggen dat 8 van de 10 pompstoringen – van kleine lekkages tot volledige stilleggingen of zelfs veiligheidsincidenten – terug te voeren zijn op één ding: een slecht gekozen spoelplan voor mechanische afdichtingen.

Dit geldt vooral voor pompen die veel onderhoud vergen, zoals pompen die lichte koolwaterstoffen of schurende slurries verpompen.

AantrekkenAPI-682-normenen jarenlange praktische ervaring in de praktijk, geeft deze gids een overzicht van de meest voorkomende spoelopstellingen – van enkele afdichtingen tot droge-gassystemen – zodat u meteen de juiste kunt kiezen en kostbare stilstand kunt voorkomen.

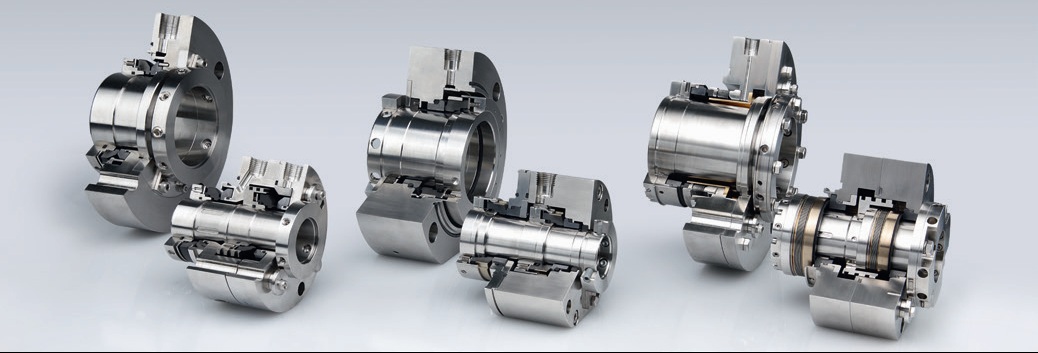

1. Waarom moeten mechanische afdichtingen überhaupt worden gespoeld?

Veel mensen gaan ervan uit dat als je eenmaal een mechanische afdichting hebt geïnstalleerd, je klaar bent om te gaan.

Dit geldt vooral voor pompen die veel onderhoud vergen, zoals pompen die lichte koolwaterstoffen of schurende slurries verpompen.

Spoelen lost dit op door een gecontroleerde omgeving rond de afdichting te creëren.

• Warmteafvoer: Voert wrijvingswarmte af om te voorkomen dat afdichtingscomponenten oververhit raken of dat de vloeistof in damp verdampt (wat leidt tot drooglopen en snel falen).
• Temperatuurregeling: Koelt hete vloeistoffen af ​​voordat ze de afdichting bereiken, waardoor de smering en afdichtingsprestaties behouden blijven.
• Drukbeheer: Past de druk in de afdichtingskamer aan om verdamping te onderdrukken – van cruciaal belang voor vluchtige diensten zoals propaan of ammoniak.
• Reiniging: Spoelt deeltjes en verontreinigingen weg die krassen kunnen veroorzaken of zich in de afdichtingsvlakken kunnen nestelen.
• Isolatie: Zorgt ervoor dat de procesvloeistof niet uitdroogt of kristalliseert wanneer deze in contact komt met lucht, waardoor wordt voorkomen dat de afdichtingsvlakken aan elkaar blijven plakken tijdens het opstarten.

In de praktijk kan een goed gekozen spoelplan de levensduur van afdichtingen drie tot vijf keer verlengen.

2. API-spoelplannen – afgestemd op uw afdichtingstype

API-682 groepeert spoelplannen op afdichtingsconfiguratie.

(I) Plannen met één afdichting – eenvoudig, kosteneffectief en veel gebruikt

Het beste voor schone, niet-gevaarlijke toepassingen waar incidentele lekkage naar de atmosfeer acceptabel is.

• PLAN 01 / PLAN 11: Zelfspoeling van pompafvoer terug naar aanzuiging.
• PLAN 13: Omgekeerde zelfspoeling – vloeistof stroomt van de afdichtingskamer naar de pompinlaat.
• PLAN 21: Zelfspoelend + koeler.
• PLAN 23: Interne recirculatie met keelbus.
• PLAN 31: Voegt een cycloonafscheider toe om vaste stoffen uit de spoelstroom te verwijderen – goed voor licht vervuilde diensten.
• PLAN 32: Externe reiniging (bijv. gefilterd water of spervloeistof).
• PLAN 41: PLAN 31 + koeler.
• PLAN 02: Afdichtingskamer met mantel en koeling of verwarming.

💡 Pro tip: PLAN 14 (schakelbare spoelrichting) klinkt flexibel, maar wordt in de praktijk zelden gebruikt: extra kranen betekenen meer onderhoud en potentiële lekpunten.

(II) Plannen met dubbele afdichting – voor toepassingen met een hoog risico of zonder lekkage

Deze maken gebruik van twee afdichtingsvlakken met daartussen een barrière- of buffervloeistof, perfect voor giftige, ontvlambare of milieugevoelige toepassingen.

• Temperatuurregeling: Koelt hete vloeistoffen af ​​voordat ze de afdichting bereiken, waardoor de smering en afdichtingsprestaties behouden blijven.
• PLAN 53A/B/C: Dubbele afdichtingssystemen onder druk:
• 53A: Met stikstof gevulde accumulator handhaaft de druk.
• 53B: Voegt een circulatiepomp en koeler toe, ideaal voor toepassingen met hoge temperaturen.
• 53C: Maakt gebruik van een zuigeraccumulator voor stabiele druk in systemen met grote drukschommelingen.
• PLAN 54: Volledig onafhankelijk extern spervloeistofsysteem (bijv. speciale olieconsole).

(III) Plannen voor blus- en lekdetectie

Deze ondersteunen de primaire afdichting in plaats van deze te vervangen.

• PLAN 62: Externe quench (meestal stoom of water) wordt achter de afdichting gespoten om de opbouw van vaste stoffen te voorkomen – gebruikelijk bij slurry- of black-liquorpompen.
• PLAN 65: Voegt een niveauschakelaar toe aan het PLAN 52-reservoir om lekkage van de binnenafdichting vroegtijdig te detecteren.

(IV) Plannen voor droge gasafdichtingen – voor vluchtige of gevoelige diensten

Gebruik schoon, droog gas (meestal stikstof) in plaats van vloeistof als afdichtingsmedium.

• Veel mensen gaan ervan uit dat als je eenmaal een mechanische afdichting hebt geïnstalleerd, je klaar bent om te gaan.
• PLAN 74: Dubbele drooggasafdichting onder druk.
• PLAN 75/76: Varianten voor hoogviskeuze of niet-vluchtige vloeistoffen waarbij procesgas niet direct kan worden gebruikt.

⚠️ Opmerking: Droge gasafdichtingen vereisen ultraschoon, droog, gereguleerd gas.

3. Drie vuistregels voor het kiezen van het juiste plan

• Begin met de vloeistof
• Schoon en koel?
• Vuil of corrosief?
• Vluchtig of giftig?
• Controleer temperatuur en druk
• 120°C?

• Hoge druk?
• Vraag: Wat gebeurt er als het lekt?
• Klein druppeltje oké?
• Brand, toxiciteit of milieurisico?

Laatste gedachte

Het beste spoelplan is niet het chicste; het is het plan dat past bij uw werkelijke bedrijfsomstandigheden.

Deze gids combineertAPI-682basisprincipes met lessen die zijn geleerd uit honderden echte installaties.

Heeft u hulp nodig bij het bepalen van een plan voor uw specifieke service? www.teffiko.com.
