Drooglopen (drooglopen/stationair draaien) van acentrifugaal pompverwijst naar een abnormale bedrijfstoestand waarbij de pompholte geen vloeistof bevat, onvoldoende vloeistofvolume heeft of zuigvloeistof verliest terwijl de pomp blijft draaien. Het is een zeer destructieve fout die vaak voorkomt in industriële centrifugaalpompen. Centrifugaalpompen zijn afhankelijk van getransporteerde vloeistof voor smering, koeling en hydraulische drukstabilisatie. Zodra de interne componenten geen gemiddelde bescherming meer hebben, wrijven ze direct tegen elkaar en accumuleren ze snel warmte. Zelfs een korte periode van stationair draaien kan onomkeerbare schade veroorzaken en zelfs een volledige pompstoring veroorzaken, wat kan leiden tot uitschakeling.
Onder normale bedrijfsomstandigheden vormt de vloeistof in de pomp een vloeistoffilm op de oppervlakken van mechanische afdichtingen, lagers en waaiers. Deze film vermindert niet alleen de wrijving tussen metalen onderdelen, maar voert ook de warmte af die tijdens bedrijf wordt gegenereerd, terwijl de hydraulische weerstand van de roterende waaier in balans wordt gehouden om een stabiele werking van de apparatuur te garanderen.
Wanneer drooglopen optreedt, vervangt lucht de getransporteerde vloeistof in de pompholte volledig, waardoor de apparatuur ver buiten de ontworpen bedrijfslimieten wordt geduwd. Zodra de vloeistoffilm volledig is verdwenen, verliezen alle precisiecomponenten hun smering en koeling. De waaier draait zonder belasting met hoge snelheid, waardoor er geen medium wordt getransporteerd, terwijl er onevenwichtige interne spanning ontstaat. Verschillende fouten overlappen elkaar en escaleren voortdurend, waarbij ze binnen korte tijd evolueren van gedeeltelijke schade aan componenten tot volledige systeemstoringen.
Het drooglopen van centrifugaalpompen zal de motor niet direct verbranden, maar veroorzaakt wel fatale schade aan de belangrijkste precisiecomponenten, waardoor de onderhoudskosten drastisch stijgen en de levensduur van de apparatuur wordt verkort. De belangrijkste gevaren vallen in vijf categorieën:
Mechanische afdichtingen zijn voor isolatie, smering en temperatuurverlaging afhankelijk van de vloeistoffilm. Tijdens drooglopen veroorzaakt directe droge wrijving tussen de eindvlakken van de afdichting een abrupte temperatuurstijging, resulterend in ablatie, vervorming en barsten van de afdichtingsringen, wat direct leidt tot vloeistoflekkage uit de apparatuur. Dit is de meest voorkomende fout veroorzaakt door drooglopen.
Zonder vloeibare smering neemt de wrijvingsweerstand van de lagers scherp toe met ernstige lokale warmteaccumulatie, waardoor slijtage, vastlopen en overmatige trillingen gemakkelijk kunnen ontstaan. Langdurige droge rotatie kan de roterende as verder buigen en de rotor uit balans brengen, waardoor de bedieningsnauwkeurigheid van de apparatuur permanent wordt aangetast.
Zonder vloeistofweerstand om de waaier tegen te houden, raakt de bedrijfstoestand ervan uit balans, waardoor een turbulente stroming en onstabiele druk ontstaat. De hydraulische prestaties van de apparatuur gaan volledig achteruit, waardoor deze niet meer aan de normale eisen voor productietransport kan voldoen.
Warmte die vastzit in kerngebieden, waaronder mechanische afdichtingen, pomphuizen en lagers, kan niet verdwijnen, waardoor plaatselijke zones met hoge temperaturen ontstaan die veroudering en schade aan componenten versnellen.
Gecombineerd aanhoudende hoge temperaturen en interne spanning vervormen metalen onderdelen zoals waaiers en pomphuizen, waardoor de montagespelingen van componenten worden verstoord. Bij daaropvolgend gebruik zijn er harde geluiden, hevig schudden en onvoldoende uitgangsvermogen, wat tot permanente defecten kan leiden.
In industriële scenario's zijn droogloopfouten zelden het gevolg van inherente apparatuurdefecten; de meeste komen voort uit fouten in het systeemontwerp, bedrijfsomstandigheden van pijpleidingen of handmatige operationele fouten. Veelvoorkomende oorzaken worden duidelijk als volgt gecategoriseerd:
Het vloeistofniveau in de zuigtank zakt tot onder de opening van de pompinlaatleiding, waardoor er lucht in de zuigleiding kan komen en de vloeistofinlaat wordt afgesloten.
Door onvoldoende aanzuiging of onvolledige ontluchting vóór het opstarten blijven er luchtbellen achter in de pompholte, waardoor een luchtslot ontstaat dat de normale vloeistofinstroom blokkeert.
Gedeeltelijk gesloten inlaatkleppen, verstopte filterschermen of verstopte gebogen pijpleidingen beperken de vloeistoftoevoer en belemmeren de vloeistofaanzuiging.
Slechte afdichting of losse verbindingen op de inlaatleiding zorgen ervoor dat lucht in de leidingen sijpelt, waardoor de negatieve drukomgeving die nodig is voor het aanzuigen van vloeistof wordt verbroken.
Een onredelijke lay-out van de pijpleiding en onvoldoende NPSH-marge (Net Positive Suction Head) zorgen ervoor dat de waterpomp gevoelig is voor onstabiele vloeistofaanzuiging en intermitterend drooglopen.
Niet-standaard opstart- en uitschakelprocedures plus ontoereikende dagelijkse patrouille-inspecties resulteren in onbelaste werking van de pomp.
Droogloopschade ontstaat niet abrupt; duidelijke vroege waarschuwingssignalen verschijnen in de eerste foutfase. Een tijdige afhandeling kan ernstige uitschakelverliezen voorkomen:
Scherp metaalachtig geluid gegenereerd door droge wrijving tussen componenten, te onderscheiden van het zachte geluid bij normaal gebruik.
Onstabiele hydraulische omstandigheden en onbalans van de rotor verhogen de frequentie en amplitude van de algehele trillingen van de apparatuur aanzienlijk.
Snelle temperatuurstijging aan het pomplichaam, het afdichtingsuiteinde en de lagerposities.
De pomp draait normaal, maar levert een aanhoudend lage, onstabiele uitlaatstroom en uitgangsdruk.
Ongeordende mechanische bedrijfsomstandigheden veroorzaken onregelmatige stijgingen en dalingen van de bedrijfsstroom van de motor.
Terugkerende luchtinlaat in de pompholte leidt tot een discontinue, ongelijkmatige straal van de afgevoerde vloeistof.

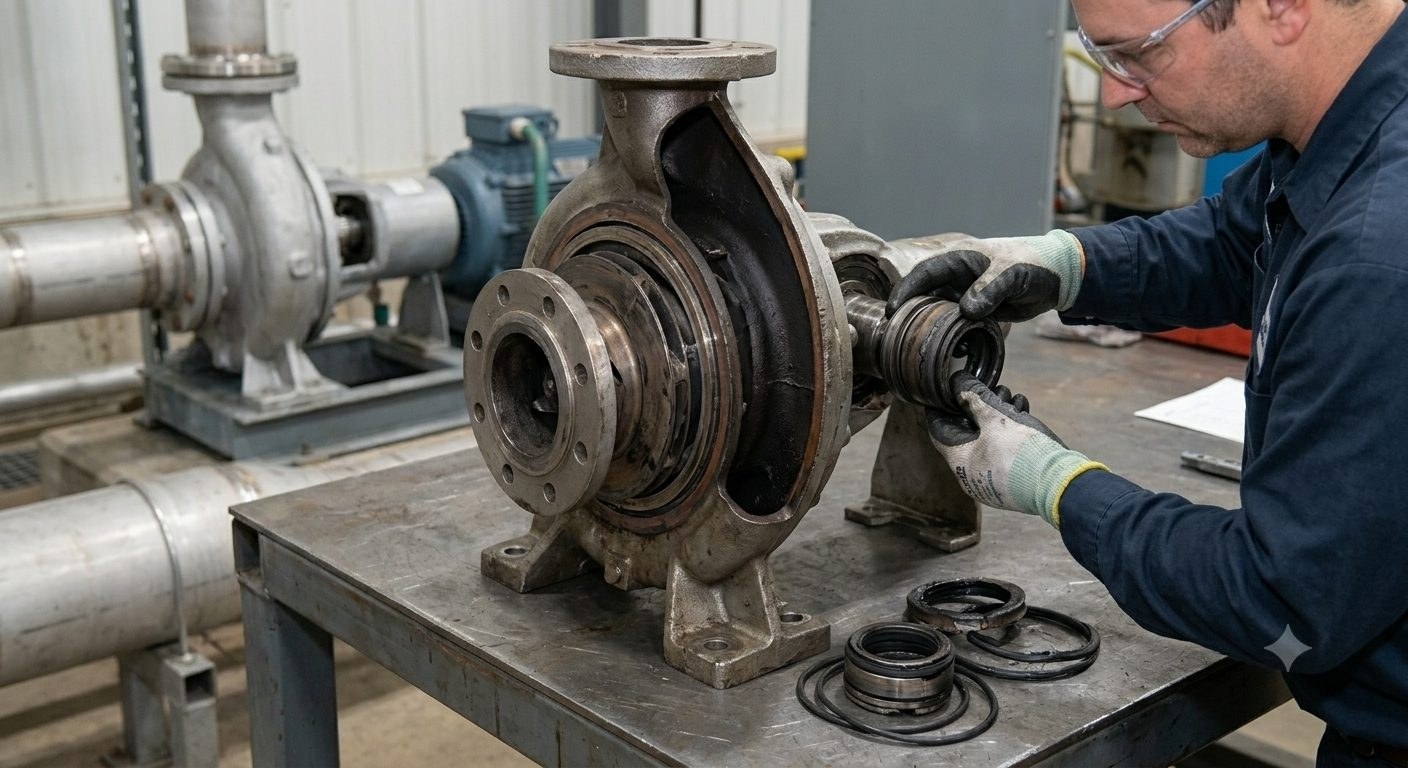

Stop de pomp onmiddellijk zodra droogloopsymptomen worden waargenomen. Het is verboden om koud water te sproeien of rechtstreeks vloeistof toe te voegen, omdat drastische temperatuurverschillen de metalen onderdelen bij hoge temperaturen zullen doen barsten en vervormen. Laat de apparatuur op natuurlijke wijze afkoelen voordat u de mechanische afdichting, lagers en waaier op schade inspecteert. Vervang defecte onderdelen, los problemen op, waaronder onvoldoende vloeistofniveau, luchtlekkage en verstoppingen in de pijpleiding, en controleer de normale bedrijfsomstandigheden voordat u de pomp opnieuw opstart.
Kies voor dubbele bescherming, bestaande uit gestandaardiseerde werking en intelligente monitoring, om drooglooprisico's bij de bron te elimineren.
Implementeer de opstartprotocollen strikt: controleer het juiste vloeistofniveau, open de inlaatkleppen volledig en ontstop de filterschermen vóór het opstarten. Volledige pompaanzuiging en grondige ontluchting om onregelmatige opstart- en uitschakelpraktijken te voorkomen.
Installeer vloeistofniveausensoren, stromingsschakelaars en druksensoren om de bedrijfsomstandigheden in realtime te bewaken. De apparatuur kan automatisch alarmen activeren en uitschakelen bij vloeistofuitval, nulstroom of abnormale druk, waardoor een rondom stabiele werkingsbescherming voor centrifugaalpompen wordt geboden.
Drooglopen van centrifugaalpompen is een beheersbare en te voorkomen risicovolle bedrijfsomstandigheid. De belangrijkste gevaren komen voort uit door wrijving veroorzaakte warmteaccumulatie, onstabiele hydraulische prestaties en vervorming van componenten veroorzaakt door middelmatige tekorten. De meeste droogloopfouten ontstaan door operationele nalatigheid en abnormale systeemomstandigheden. Strikte naleving van gestandaardiseerde opstartprocedures, regelmatige inspecties van pijpleidingpatrouilles en de installatie van intelligente bewakingsbeschermingsapparatuur kunnen drooglooprisico's volledig elimineren.
