Berekening van de geometrische zuighoogte Hg van acentrifugaal pompis een kernprocedure bij het ontwerpen van pompinstallaties. Het bepaalt direct of er cavitatie zal optreden, of de pomp stabiel water kan zuigen en of deze langdurig efficiënt kan werken. Veel fouten, zoals onvoldoende wateropbrengst, hard geluid en trillingen, schade aan de waaier en frequente defecten aan de apparatuur, zijn hoofdzakelijk het gevolg van misrekeningen van de geometrische zuighoogte Hg of een te hoge installatiehoogte.

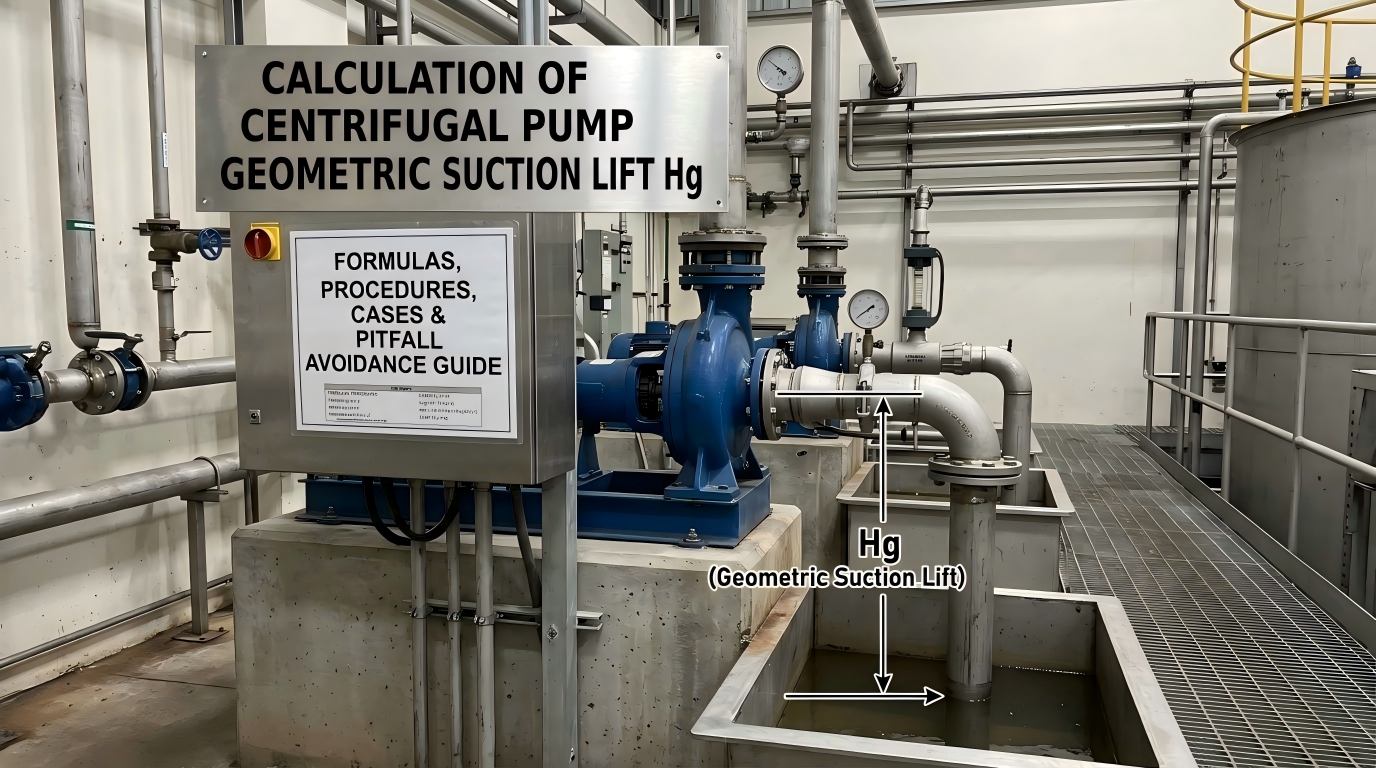

De geometrische zuighoogte Hg van een centrifugaalpomp verwijst naar het verticale hoogteverschil tussen de hartlijn van de pompwaaier en het vloeistofoppervlak van de zuigtank, gemeten in meters (m). Het dient als een belangrijke controleparameter voor het beoordelen van de vloeistofaanzuigcapaciteit van de pomp en het voorkomen van cavitatie.
Algemene beoordelingscriteria voor industriële installaties:
Kortom, Hg kan niet willekeurig worden ingesteld als installatiemaat. Deze moet worden afgeleid door middel van nauwkeurige berekeningen en correcties van de arbeidsomstandigheden, en dient als verplichte index voor een veilige, langdurige en stabiele werking van de pomp.
De berekening van de Hg van de pomp is afhankelijk van twee belangrijke parameters die worden gemeten door pompfabrikanten, wat ook de meest verwarrende concepten zijn voor beginners.
De toegestane zuighoogte Hs verwijst naar de maximaal toegestane vacuümgraad bij de pompinlaatdruk p1, die rechtstreeks de vloeistofzuigcapaciteit van de centrifugaalpomp weerspiegelt.
Hoofdregel: De waarde van Hs wordt niet verkregen uit theoretische berekeningen; het wordt experimenteel gemeten door pompfabrikanten en vermeld in pompcatalogi en naamplaatjes waar technisch personeel naar kan verwijzen.
Standaard testomstandigheden gespecificeerd door fabrikanten: De standaard Hs-waarde is gekalibreerd voor schoon water van 20°C onder een standaard atmosferische druk van 1,013×10⁵ Pa. Zodra de hoogte, de watertemperatuur of het getransporteerde medium ter plaatse veranderen, moet een conversie van de arbeidsomstandigheden worden uitgevoerd. Directe toepassing van catalogusparameters zal tot ernstige rekenfouten leiden.
De netto positieve zuighoogte Δh, ook wel de vereiste netto positieve zuighoogte NPSHr genoemd, wordt meestal gebruikt voor het berekenen van de installatiehoogte van oliepompen en uiterst nauwkeurige industriële pompen. Het vertegenwoordigt de toegestane vacuümgraad voor vloeistofaanzuiging van de pomp, d.w.z. de maximaal toegestane installatiehoogte van de pomp, uitgedrukt in meter.
In overeenstemming met de Hs-parameters wordt de in de catalogi vermelde NPSHr getest met schoon water van 20°C als medium. Bij het transport van olie, chemische vloeistoffen en andere speciale media is een aparte correctie vereist.
Vereenvoudigde formule voor het schatten van de zuighoogte voor technisch gebruik op locatie:
Zuighoogte = Standaard waterkolom onder atmosferische druk (10,33 m) − Vereiste NPSHr Δh − Veiligheidsmarge (0,5 m)
De standaard atmosferische druk kan een vacuümpijpleidinghoogte van 10,33 meter ondersteunen. De veiligheidsmarge van 0,5 meter is een algemeen aanvaarde industrienorm om onmiddellijke cavitatie als gevolg van wisselende werkomstandigheden te voorkomen.
Voor engineering op locatie zijn de formules onderverdeeld in nauwkeurige berekeningsformules en snelle schattingsformules op basis van apparatuurtype en berekeningsscenario's, toepasbaar op alle schoonwaterpompen, oliepompen en chemicaliënpompen.
Hg = (Pa − Pv) / ρg − NPSHr − hw
Deze formule is van toepassing op nauwkeurige berekeningen voor de meeste centrifugaalpompen en is de voorkeursformule voor ontwerpinstituten en bouwteams.
Hg = Hs1 − hw
Hs1 staat voor toegestane zuighoogte gecorrigeerd voor werkelijke werkomstandigheden; hw vertegenwoordigt het totale drukverlies van de zuigleiding. Deze formule kan direct worden toegepast als de snelheidshoogte verwaarloosbaar is.
Hg = 10,33 − Δh − 0,5
Geschikt voor snelle verificatie ter plaatse, apparatuurinspectie en voorlopig schemaontwerp voor tijdsefficiëntie.
Parameterdefinities:
Catalogus Hs-waarden verstrekt door fabrikanten zijn alleen van toepassing op schoon water van 20°C onder standaard atmosferische druk. Conversie is verplicht als de werkomstandigheden op locatie verschillen, een schakel waarbij 90% van het technisch personeel fouten maakt.
Hs1 = Hs + Ha − 10,33 − Hv + 0,24
Conversie in twee stappen is vereist:
Stap 1: Corrigeer de Hs-waarde uit de catalogus met de bovenstaande schoonwaterformule om Hs1 te verkrijgen.
Stap 2: Voer een secundaire correctie uit op Hs1 op basis van de dichtheid, viscositeit en verdampingseigenschappen van het speciale medium om de gelijkwaardige toegestane zuigkracht te verkrijgen die past bij het medium. Vervang het resultaat vervolgens door de Hg-berekeningsformule om apparatuurfouten veroorzaakt door berekeningsafwijkingen te voorkomen.
Gegeven omstandigheden: Vereiste NPSHr Δh van een centrifugaalpomp = 4,0 m, medium is schoon water onder standaard werkomstandigheden.
Berekeningsproces:
Zuighoogte = 10,33 − 4,0 − 0,5 = 5,83 m
Conclusie: De veilige installatiehoogte van deze pomp moet lager zijn dan 5,83 m.
Gegeven omstandigheden: Catalogus toegestane zuighoogte Hs = 5,7 m, totale weerstand van de zuigleiding hw = 1,5 mH₂O, lokale atmosferische druk = 9,81×10⁴ Pa, snelheidshoogte genegeerd. Bereken de toegestane geometrische zuighoogte voor respectievelijk 20°C schoon water en 80°C warm water.
De lokale atmosferische druk ligt dicht bij de standaardtestomstandigheden van de fabrikant, dus er is geen Hs-correctie nodig.
Hg = Hs − hw = 5,7 − 1,5 = 4,2 m
Conclusie: Voor schoon water van 20°C mag de installatiehoogte van de pomp niet groter zijn dan 4,2 m voor een veilige werking.
Hs-correctie is verplicht voor water met een hoge temperatuur. Gegevens opzoektabel: Verzadigde dampdruk van 80°C water = 47,4 kPa, overeenkomstige Hv = 4,83 mH₂O; lokale atmosferische druk Ha ≈ 10 mH₂O.
Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m
Vervang gecorrigeerde Hs1 om de installatiehoogte te berekenen:
Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m
Kernconclusie: Een negatieve Hg-waarde betekent dat zuigliftinstallatie verboden is onder deze hoge temperatuur werkomstandigheden; ondergelopen zuiginstallatie is verplicht. Het pomplichaam moet zich minimaal 0,72 m onder het vloeistofoppervlak van de tank bevinden, anders zullen er ernstige cavitatie en zuigverlies optreden.
Door deze kernfactoren te beheersen, kunnen installatieschema's snel worden geoptimaliseerd en cavitatiefouten worden voorkomen:
Direct gebruik van de originele Hs- en NPSHr-parameters uit de catalogus zonder correctie voor hoogte en watertemperatuur, wat leidt tot volledig vertekende berekeningsresultaten.
Verwaarlozing van het drukverlies in de zuigleiding, waarbij uitsluitend wordt vertrouwd op theoretische berekeningen, wat resulteert in buitensporige werkelijke installatiehoogte en pompcavitatie.
Geen veiligheidsmarge gereserveerd, installatie op de berekende grenswaarde. Cavitatie treedt onmiddellijk op na schaalvergroting van pijpleidingen of schommelingen in de werkomstandigheden.
Geforceerde zuigliftinstallatie voor media met hoge temperaturen en toepassingen op grote hoogte, waarbij de vereiste aanzuiging onder water wordt genegeerd, aangegeven door negatieve Hg-waarden.
Directe toepassing van schoonwaterformules op olie en chemische media zonder secundaire mediumcorrectie.
Een negatieve Hg betekent dat de pomp geen vloeistof kan aanzuigen via de zuigliftinstallatie. Er is een overstroomde aanzuiginstallatie vereist, waarbij de hartlijn van de pompinlaat onder het vloeistofoppervlak van de aanzuigtank wordt geplaatst om het risico op luchtinname en cavitatie volledig te elimineren. Deze lay-out wordt veel gebruikt voor water op hoge temperatuur, transport van chemische vloeistoffen en toepassingen op grote hoogte.
Catalogus Hs-waarden zijn experimentele gegevens die alleen zijn gekalibreerd voor schoon water van 20 °C onder standaard atmosferische druk. Elke variatie in hoogte, watertemperatuur of getransporteerd medium verandert de vloeistofdampdruk en de atmosferische druk, waardoor conversie van de arbeidsomstandigheden noodzakelijk is voordat Hs voor berekeningen kan worden gebruikt.
Een grotere vereiste NPSHr Δh komt overeen met zwakkere anti-cavitatieprestaties en een lagere toegestane installatiehoogte. Een kleinere NPSHr levert een betere vloeistofaanzuigcapaciteit en een hogere toegestane installatiehoogte.
Onzekerheden ter plaatse zijn onder meer schommelingen in de watertemperatuur, schaalvergroting van pijpleidingen, stroomvariaties en drukafwijkingen. Een gereserveerde veiligheidsmarge van 0,5 m voorkomt onmiddellijke cavitatie en zorgt voor een stabiele werking van de apparatuur op lange termijn.
De berekening van de geometrische zuighoogte Hg van de centrifugaalpomp is gebaseerd op twee kernparameters: de toegestane zuighoogte Hs en de vereiste NPSHr Δh. Snelle schatting werkt voor standaard werkomstandigheden, terwijl correctie voor watertemperatuur, hoogte en medium verplicht is voor niet-standaard scenario's. De positieve of negatieve waarde van Hg bepaalt rechtstreeks of een zuighoogte of een ondergelopen zuiginstallatie wordt toegepast, en dient als sleutel tot het voorkomen van pompcavitatie, abnormaal geluid, onvoldoende wateropbrengst en schade aan de waaier. Voor technische toepassingen is het directe gebruik van ongecorrigeerde catalogusparameters en installatie bij de theoretische grenswaarde ten strengste verboden. Nauwkeurige berekeningen met correctie van de arbeidsomstandigheden ter plaatse en gereserveerde veiligheidsmarge zijn vereist om een efficiënte, stabiele en langdurige werking van de pomp te garanderen.
-
