Hoe een pomptype spectrumdiagram te lezen: een stapsgewijze handleiding

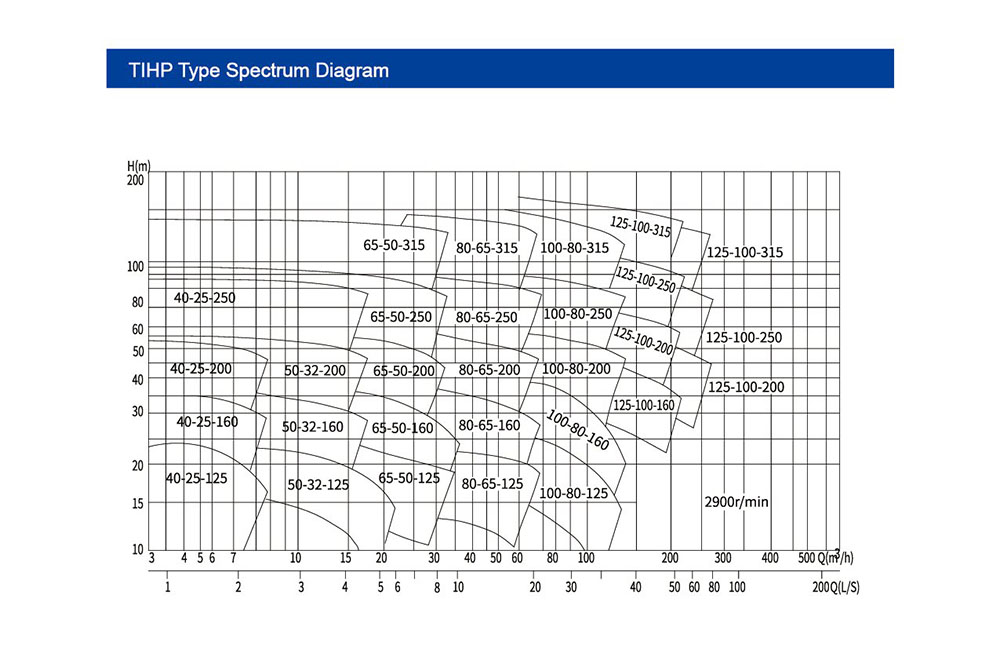

Ⅰ. Hoe dit pomptype spectrumdiagram te lezen

1. Bijlen interpretatie

• Horizontale as (x-as): vertegenwoordigt het stroomsnelheid (q) in kubieke meter per uur (m³/h), die van links naar rechts toeneemt.
• Verticale as (y-as): vertegenwoordigt kop (H) in meters (M), die van onder naar boven toeneemt.

Ⅱ. Curven en zones

Het diagram bevat meerdere curven en zones, die elk een specifiek pompmodel vertegenwoordigen. Bijvoorbeeld "40-25-125" en "50-32-160" geven verschillende pompmodellen aan.

• Punten in curven: elk punt op een curve geeft de kopwaarde van het model aan met een specifiek stroomsnelheid. Bijvoorbeeld, binnen de zone "40-25-125", tonen een reeks punten het hoofd op verschillende stroomsnelheden voor dit model.

Ⅲ. Belangrijkste stappen: werkpunt en selectie

1. Bepaal de vereiste parameters: Verduidelijk het ontwerpdebiet (Q₀) en ontwerpkop (H₀). Een fabriek heeft bijvoorbeeld een pomp nodig om 100 m³/u bij 80 m kop te transporteren.
2. Zoek het werkpunt: Zoek Q₀ op de x-as en H₀ op de y-as; Hun kruising is het werkpunt. Als het punt binnen de polygonale zone van een model valt, voldoet dat model theoretisch aan de vereiste.
3. Voorbeeld: Voor q = 80 m³/h en h = 80 m, controleer of het punt in zones zoals "100-80-250" ligt om de geschiktheid te beoordelen.

Prioriteer de zeer efficiënte zone: als een zone dichtere krommen of schaduw heeft (gemarkeerd in sommige diagrammen), geeft dit het hoog-efficiëntiebereik aan (efficiëntie ≥80%). Selecteer modellen waarvan de werkpunten binnen deze zone vallen voor optimale energiebesparing.

Ⅳ. Rotatiesnelheid en extra info

De notatie "2900 r/min" in de rechteronderhoek geeft de nominale snelheid van de pompen in dit spectrum aan (standaardsnelheid voor motordriappompen). Gebruik voor verschillende snelheden (bijvoorbeeld 1450 r/min) de overeenkomstwet om de prestaties om te zetten:

• Debiet is evenredig met snelheid.
• Hoofd is evenredig met het vierkant van snelheid.

Ⅴ. Snelle selectielogica

1. Identificeer Q- en H -vereisten en zoek vervolgens de bijbehorende modelzone.
2. Modellen prioriteit geven met werkpunten in de buurt van het zonecentrum (hoog-efficiëntie gebied).
3. Let op de inlaat-/uitlaatdiameters van het model (bijv. 40, 50 mm) om compatibiliteit met sitepijpleidingen te waarborgen.

Ⅵ. Over Teffiko Pumps

Samenvattend, Teffiko's 5e-generatie TIHP-pomptype spectrumdiagram verduidelijkt de toepasselijke werkomstandigheden en zeer efficiënte zones via flow-hoofdcoördinaten, modelzones en prestatiecurves. U kunt snel modellen selecteren door parameters te matchen met zones. Voor vragen over curve -interpretatie, aanpassing van de werkconditie of op maat gemaakte oplossingen, biedt het professionele technische team van Teffiko nauwkeurige selectiebegeleiding, prestatiesimulatie en installatieondersteuning. Bezoekwww.teffiko.comof e -mailsales@teffiko.comom industrieel vloeistoftransport te optimaliseren.
