"Onze pomp heeft de motor weer doorgebrand!"
"De elektriciteitsrekening voor waterpompen is deze maand belachelijk hoog. Hebben we de verkeerde pomp gekozen?"
"Na het installeren van de nieuwe pomp voldoet het debiet gewoon niet aan de ontwerpvereiste..."
Deze vaak voorkomende problemen op het gebied van watervoorziening, chemische technologie, HVAC en andere gebieden komen vaak voort uit het verkeerd lezen of negeren van de belangrijkste 'instructiehandleiding' van de centrifugaalpomp: de prestatiecurve. Omdat het een kernapparatuur is die veel in de industrie wordt gebruikt, is elke 1% toename van de efficiëntie van eencentrifugaal pompkan een jaarlijkse besparing van tienduizenden of zelfs honderdduizenden yuan aan bedrijfskosten voor een grootschalig project betekenen.
In dit artikel leert u hoe u pompcurven interpreteert, niet alleen hoe u ze moet lezen, maar ook hoe u ze kunt gebruiken om optimale beslissingen te nemen over aanschaf, bediening en onderhoud.

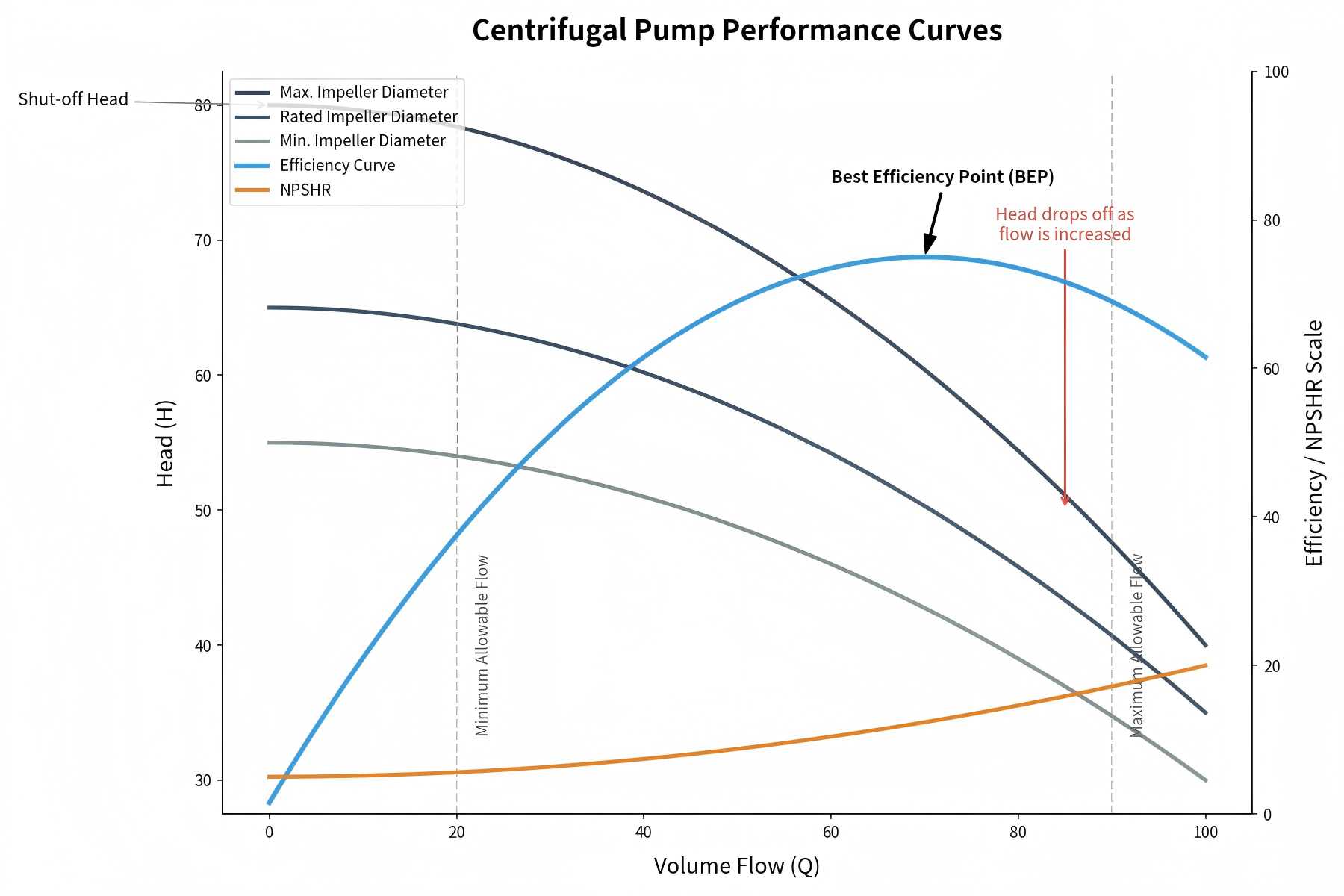

De opvoerhoogtecurve (H-Q-curve) is het meest fundamentele deel van een pompcurve. Het geeft de relatie weer tussen de opvoerhoogte van de pomp (de hoogte waarop de pomp vloeistof kan optillen) en de stroomsnelheid (het volume vloeistof dat door de pomp per tijdseenheid wordt geleverd) bij een constante snelheid. Meestal wordt de opvoerhoogte uitgezet op de verticale as (Y-as) en het debiet op de horizontale as (X-as).
Uit de H-Q-curve kan een belangrijke conclusie worden getrokken: naarmate de stroomsnelheid toeneemt, neemt de opvoerhoogte geleidelijk af. Dit komt omdat naarmate er meer vloeistof door de waaier en het pomphuis stroomt, de vloeistofwrijving en turbulentie in de pomp toenemen, wat resulteert in een lagere opvoerhoogte. Een pomp kan bijvoorbeeld een opvoerhoogte van 30 meter genereren bij een debiet van 50 gallons per minuut (gpm), terwijl de opvoerhoogte daalt tot 25 meter wanneer het debiet toeneemt tot 75 gpm. Dit verband is duidelijk zichtbaar op de curve.
De Power-Flow Curve (P-Q Curve) toont de relatie tussen het energieverbruik van de pomp en het debiet bij een constant toerental. Het energieverbruik (in pk's of kilowatt) wordt uitgezet op de verticale as, en het debiet op de horizontale as.
In tegenstelling tot de H-Q-curve vertoont de P-Q-curve een stijgende trend: het energieverbruik neemt toe naarmate het debiet stijgt. Dit komt omdat de pomp meer inspanning moet leveren om meer vloeistof te leveren en grotere wrijving en turbulentie te overwinnen. Het begrijpen van deze curve is van cruciaal belang voor de selectie van een pompmotor. Als de motor te klein is, kan deze overbelast raken onder omstandigheden met een hoog debiet; als het te groot is, zal het energieverspilling veroorzaken.
De Efficiency-Flow Curve (E-Q Curve) weerspiegelt de efficiëntie van de pomp bij verschillende stroomsnelheden. Op de verticale as wordt het rendement (uitgedrukt als percentage) en op de horizontale as het debiet weergegeven. Deze curve is van cruciaal belang voor het verminderen van het energieverbruik, omdat deze de stroomsnelheid weergeeft waarbij de pomp met maximale efficiëntie werkt.
De efficiëntiecurve is gewoonlijk "heuvelvormig": de efficiëntie stijgt naar een piek naarmate het debiet toeneemt, en neemt vervolgens geleidelijk af naarmate het debiet blijft toenemen. De piek van deze curve wordt het Best Efficiency Point (BEP) genoemd en wordt hieronder in detail uitgelegd.
Bij het lezen van een pompcurve gaat het niet alleen om het identificeren van de drie subcurven, maar ook om het begrijpen van de belangrijkste gegevenspunten die de pompprestaties bepalen. Hieronder staan de kernelementen waarop u zich moet concentreren:
Het Best Efficiency Point (BEP) is de combinatie van debiet en opvoerhoogte waarbij de pomp met maximale efficiëntie werkt, wat tevens de piek is van de E-Q-curve en het meest economische bedrijfspunt van de pomp. Geef bij het selecteren van een pomp voorrang aan modellen waarbij het vereiste bedrijfspunt (debiet + opvoerhoogte) van het systeem zo dicht mogelijk bij de BEP ligt.
Het bedienen van de pomp ver van de BEP leidt tot een hoger energieverbruik, versnelde slijtage van de waaier en motor en een kortere levensduur van de pomp. Een pomp met een BEP die overeenkomt met 60 gpm kan bijvoorbeeld een efficiëntievermindering van 20%-30% en voortijdige uitval ondervinden bij werking op 30 gpm (de helft van het BEP-debiet).
Het bedrijfsbereik (ook wel prestatiebereik genoemd) verwijst naar het debiet en het opvoerhoogte-interval waarbinnen de pomp veilig kan werken zonder de waaier, motor of andere componenten te beschadigen. Dit bereik wordt gedefinieerd door het minimale/maximale debiet en de opvoerhoogte van de pomp en kan rechtstreeks op de H-Q-curve worden bekeken.
Fabrikanten adviseren doorgaans om de pomp binnen 70%-120% van de BEP te laten werken om een veilig bedrijfsbereik te garanderen. Gebruik buiten dit bereik kan cavitatie, overmatige trillingen, oververhitting van de motor en andere problemen veroorzaken.
De afsluithoogte is de maximale opvoerhoogte die de pomp kan genereren bij nuldebiet (d.w.z. wanneer de persklep gesloten is), wat het snijpunt is van de H-Q-curve en de verticale as (Y-as). Het begrijpen van de afsluithoogte is van cruciaal belang voor het systeemontwerp: als de statische opvoerhoogte van het systeem de afsluithoogte van de pomp overschrijdt, zal de pomp er niet in slagen vloeistof te leveren.
Het maximale debiet is het maximale debiet dat de pomp kan leveren bij een opvoerhoogte van nul (d.w.z. geen stromingsweerstand), wat het snijpunt is van de H-Q-curve en de horizontale as (X-as). Deze waarde helpt u te bepalen of de pomp kan voldoen aan de maximale stroomvraag van het systeem.
Net Positive Suction Head (NPSH) is een belangrijke parameter om cavitatie te voorkomen – een destructief fenomeen waarbij dampbellen in de vloeistof ontstaan als gevolg van onvoldoende zuigdruk, waardoor pomponderdelen worden beschadigd. NPSH is het verschil tussen de vloeistofdruk bij de pompaanzuiging en de dampdruk van de vloeistof.
De meeste pompcurven bevatten een NPSH-curve, die de minimale NPSH weergeeft die nodig is om de pomp zonder cavitatie te laten werken bij verschillende stroomsnelheden. Om cavitatie te voorkomen, moet de beschikbare NPSH van het systeem groter zijn dan de door de pomp vereiste NPSH.
Niet alle pompcurven hebben dezelfde vorm; hun vorm hangt af van het pompontwerp, en verschillende curvevormen passen bij verschillende toepassingsscenario's. Hieronder staan de drie meest voorkomende pompcurvevormen:
Een steile curve geeft aan dat de pomp een hoge opvoerhoogte kan genereren bij lage stroomsnelheden. Dit type curve is geschikt voor hogedruktoepassingen zoals ketelvoedingssystemen, hogedrukreiniging of industriële processen waarbij vloeistof door dunne leidingen of systemen met hoge weerstand stroomt.
Een vlakke curve betekent dat de pomp een hoog debiet kan leveren bij een lage opvoerhoogte. Het is ideaal voor toepassingen met een groot debiet en lage weerstand, zoals irrigatiesystemen, koeltorens of gemeentelijke watervoorzieningssystemen.
Een snel dalende curve geeft aan dat de pomp gevoelig is voor cavitatie bij lage stroomsnelheden. Dergelijke pompen vereisen een hogere beschikbare NPSH om efficiënt te kunnen werken, en zijn geschikt voor toepassingen met stabiele stroomsnelheden en voldoende zuigdruk.
Volg deze praktische tips om optimaal gebruik te maken van de pompcurven. Deze zullen u helpen de juiste pomp te selecteren en de prestaties ervan te optimaliseren:
Om het goede te kiezencentrifugaal pomp, verduidelijk eerst de systeemvereisten en stem vervolgens de vereisten af op de pompprestaties met behulp van de pompcurve. Hieronder vindt u een stapsgewijze handleiding:
Nadat u de juiste pomp heeft geselecteerd, kunt u de prestaties ervan optimaliseren met behulp van de pompcurve om de kosten te verlagen en de levensduur te verlengen. Hieronder vindt u kernstrategieën:
