Uitgebreide gids voor ISG verticale versus ISW horizontale centrifugaalpompen

Op het gebied van industrieel vloeistoftransport zijn ISG verticale centrifugaalpompen en ISW ​​horizontale centrifugaalpompen mainstream keuzes geworden voor tal van toepassingsscenario's vanwege hun unieke structurele voordelen en nauwkeurige aanpasbaarheid aan scenario's. Wanneer u echter te maken krijgt met specifieke werkomstandigheden, is het bereiken van een nauwkeurige modelselectie een professionele uitdaging. Als het technische team vanTeffikozijn we ons er terdege van bewust dat er geen absoluut optimaal pompmodel bestaat, alleen de meest geschikte oplossing. In dit artikel wordt een uitgebreide vergelijking gemaakt tussen ISG- en ISW-centrifugaalpompen vanuit vier belangrijke dimensies: structureel ontwerp, prestatiekenmerken, toepasselijke scenario's en installatie en onderhoud. Het zal ook de praktische ervaring van Teffiko op het gebied van modelselectie delen, zodat u weloverwogen beslissingen kunt nemen.

Inhoudsopgave

1. Structureel ontwerp

2. Prestatiekenmerken

3.Toepasselijke scenario's

4. Installatie en onderhoud

I. Vergelijking van het structurele ontwerp tussen ISG verticale centrifugaalpompen en ISW ​​horizontale centrifugaalpompen

Het kernverschil tussen ISG verticale centrifugaalpompen en ISW ​​horizontale centrifugaalpompen begint met hun structurele ontwerp. Dit bepaalt rechtstreeks hun ruimtebeslag, installatiemethode en pijplijnaanpassingslogica, waardoor dit de belangrijkste factor is waarmee rekening moet worden gehouden bij de modelselectie.

(I) ISG verticale centrifugaalpomp: verticale lay-out voor ruimtebesparing

De verticale pomp van ISG heeft een geïntegreerde verticale structuur, met de pompas loodrecht op de grond. Het heeft een relatief hoge totale hoogte, maar een klein vloeroppervlak. De waterinlaat en -uitlaat zijn flexibel ontworpen, waardoor directe integratie in het pijpleidingsysteem mogelijk is zonder dat er een extra basis nodig is. Dit maakt hem bijzonder geschikt voor scenario's met beperkte ruimte, zoals ruimtes voor secundaire watervoorzieningsapparatuur in hoge gebouwen of compacte productielijnen.

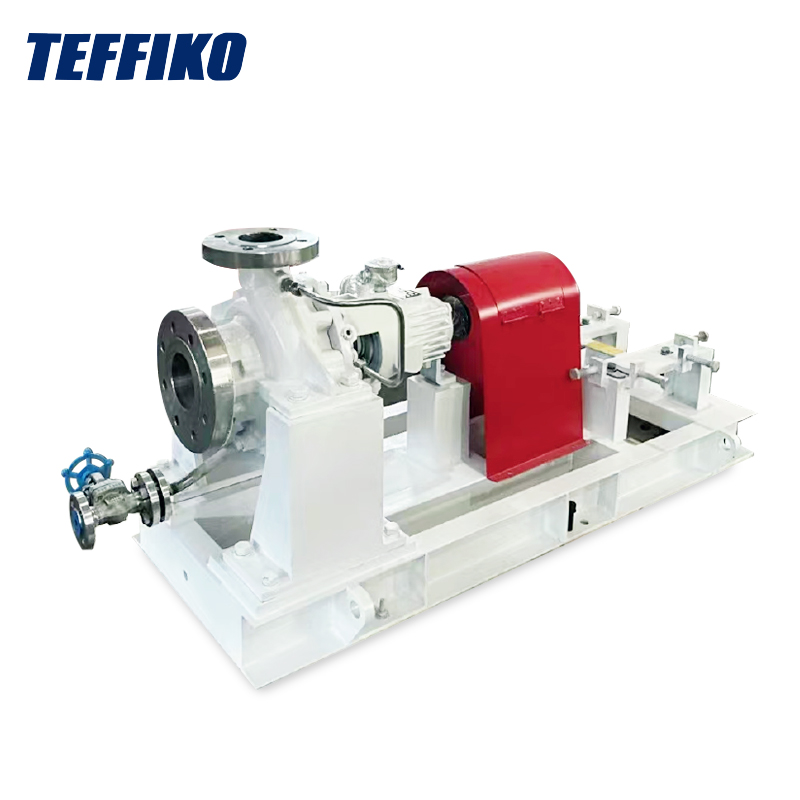

(II) ISW horizontale centrifugaalpomp: horizontale indeling voor hoge stabiliteit

De ISW horizontale pomp heeft een structuur waarbij de motor en het pomplichaam horizontaal coaxiaal zijn, waarbij de pompas evenwijdig aan de grond is en bevestiging via een basis vereist. De inlaat en uitlaat bevinden zich op dezelfde horizontale lijn, waardoor een directe verbinding met horizontale pijpleidingen mogelijk wordt en het weerstandsverlies wordt verminderd. Deze constructie heeft een laag zwaartepunt en zorgt voor een stabiele werking, waardoor deze geschikt is voor scenario's met voldoende grondoppervlak, zoals grote werkplaatsen of gemeentelijke waterinstallaties, waar onderhoudswerkzaamheden handig zijn.

II. Vergelijking van prestatiekenmerken: energieverbruik, opvoerhoogte en cavitatieweerstand

Naast structurele verschillen hebben de prestatieverschillen tussen de twee rechtstreekse gevolgen voor de operationele efficiëntie en de toepasselijke arbeidsomstandigheden. Dit komt vooral tot uiting in hun aanpassingsvermogen wat betreft energieverbruik, hoofdbereik en cavitatieweerstand.

(I) Energieverbruik en efficiëntie

In termen van hydraulische efficiëntie gebruiken zowel ISG- als ISW-centrifugaalpompen geavanceerde hydraulische modelontwerpen. Na het optimaliseren van het stromingskanaal van de waaier ligt hun rendement onder nominale werkomstandigheden relatief dichtbij, doorgaans variërend van 75% tot 85%. Er komen echter verschillen naar voren in scenario's met variabele belasting:

• De ISW horizontale centrifugaalpomp heeft een zachter stromingskanaal in het pomplichaam, wat leidt tot een kleinere efficiëntiedaling bij werking buiten het nominale debiet. Het is meer geschikt voor scenario's met grote stroomfluctuaties.
• De verticale centrifugaalpomp ISG handhaaft een stabiel rendement onder de nominale stroom, maar ondervindt een snellere efficiëntievermindering wanneer de stroom fluctueert. Het is meer geschikt voor scenario's met constante stroomvereisten.

Wat het energieverbruik betreft:

• De ISG-pomp verbruikt minder energie onder werkomstandigheden met een laag debiet en hoge opvoerhoogte.
• De ISW-pomp levert een betere energie-efficiëntie bij toepassingen met een hoog debiet en een lage opvoerhoogte.

(II) Hoofdbereik

• Het opvoerhoogtebereik van de verticale ISG-centrifugaalpomp bedraagt ​​doorgaans 5 tot 125 meter, waardoor deze beter kan voldoen aan de transportbehoeften met een hoge opvoerhoogte en een laag debiet. De verticaal gestructureerde pompas draagt ​​de kracht gelijkmatiger; bij gebruik met een hoge opvoerhoogte is de centrifugale krachtoverbrenging van de waaier stabieler en is de kans kleiner dat de asafwijking wordt veroorzaakt door overmatige druk. Daarom wordt het vaak gebruikt in scenario's zoals de watervoorziening van hoogbouw en ketelvoedingswater.
• Het opvoerhoogtebereik van de ISW horizontale centrifugaalpomp richt zich meer op "medium-low opvoerhoogte, hoge stroom", doorgaans variërend van 3 m tot 80 m. De horizontale structuur kan zich beter aanpassen aan het stabiele transport van media met een grote stroomsnelheid en overmatige axiale kracht veroorzaakt door een hoge opvoerhoogte vermijden. Het is geschikt voor scenario's met lage opvoerhoogtevereisten maar hoge stroomvereisten, zoals watertransmissie in gemeentelijke leidingen, industrieel circulerend water en landbouwirrigatie.

(III) Cavitatieweerstand: ISW heeft de voorsprong

De netto positieve zuighoogte (NPSH) van de ISW horizontale pomp is gewoonlijk 0,5 tot 1,5 m lager dan die van de ISG-pomp. Het ontwerp van de zuigpoort is meer geoptimaliseerd, waardoor het minder gevoelig is voor cavitatie bij het transporteren van gemakkelijk verdampte media of onder hoge zuigweerstand. De ISG verticale pomp is daarentegen meer geschikt voor gelegenheden met goede zuigomstandigheden en korte leidingen.

III. Vergelijking van toepasselijke scenario's: Matching op aanvraag is de sleutel

(I) ISG verticale centrifugaalpomp: eerste keuze voor scenario's met smalle ruimte en hoge opvoerhoogte

• Secundaire watervoorziening in hoogbouw: Hoogbouwbewoners hebben een relatief hoge waterdruk nodig, en apparatuurruimten bevinden zich meestal op het dak of in de kelder met een smalle ruimte. De verticale centrifugaalpomp ISG past perfect in dit scenario met zijn voordelen van een klein vloeroppervlak en een hoge opvoerhoogte.
• Ondersteuning van kleine industriële apparatuur: zoals koelsystemen voor CNC-bewerkingsmachines en voedingswatersystemen voor kleine ketels. Deze scenario's hebben een stabiele stroomvraag en een beperkte installatieruimte, en de ISG-pomp kan in de pijpleiding worden geïntegreerd om ruimte te besparen.
• Watercirculatie in commerciële gebouwen: Inclusief koelwatercirculatie voor centrale airconditioners in hotels en brandwatervoorzieningssystemen in winkelcentra. De verticale structuur van de ISG-pomp vergemakkelijkt de aansluiting op leidingen in het plafond of op de hoek, zonder de binnenindeling te beïnvloeden.

(II) ISW horizontale centrifugaalpomp: hoofdoptie voor scenario's met grote ruimte en hoge stroomsnelheden

• Gemeentelijke waterzuivering: inclusief hergebruik van teruggewonnen water in rioolwaterzuiveringsinstallaties en leidingnetwerktransmissie in waterleidingbedrijven. Deze scenario's hebben een grote stroomvraag en voldoende grondruimte, en de horizontale lay-out van de ISW-pomp maakt batchinstallatie en gecentraliseerd onderhoud mogelijk.
• Grootschalige industriële productie: zoals het transport van grondstoffen in chemische bedrijven en het koelen van circulerende watersystemen in metallurgische fabrieken. Deze scenario's hebben grote stroomfluctuaties en vereisen cavitatieweerstand, en de ISW-pomp heeft een betere stabiliteit en aanpassingsvermogen om aan deze behoeften te voldoen.
• Landbouw- en civiele irrigatie: Inclusief irrigatie van landbouwgrond en waterverversing in grote visvijvers. Deze scenario's hebben een lage opvoerhoogte maar een grote stroomvraag, en de kenmerken van de ISW-pomp, namelijk een laag energieverbruik en eenvoudig onderhoud, kunnen de bedrijfskosten op de lange termijn verlagen.

IV. Installatie- en onderhoudsvergelijking

Installatieproblemen en onderhoudskosten zijn factoren die bij langdurig gebruik niet kunnen worden genegeerd. De verschillen tussen de twee op deze dimensie hebben rechtstreeks invloed op de operationele efficiëntie in de latere fase.

(I) Installatie

• Voor de ISG verticale centrifugaalpomp: Voor installatie is geen aparte voet nodig. Het hoeft alleen maar de flens van het pomplichaam aan te sluiten op de pijpleidingflens en de pompvoeten te bevestigen met expansiebouten. Eén persoon kan de installatie van één apparaat binnen een halve dag voltooien, waardoor het vooral geschikt is voor renovatieprojecten van bestaande locaties. Er moet echter worden opgemerkt dat de verticale structuur ervan hoge eisen stelt aan de haaksheid van de installatie. Als de kanteling van de pompas groter is dan 0,1 mm/m, zal dit gemakkelijk leiden tot versnelde slijtage van de lagers.
• Voor de ISW horizontale centrifugaalpomp: Het is noodzakelijk om eerst een betonnen fundering te storten of een stalen beugel te installeren om ervoor te zorgen dat de afwijking van het basisniveau niet groter is dan 0,2 mm/m. Bevestig vervolgens het pomplichaam op de basis en sluit ten slotte de pijpleiding aan. De installatiecyclus bedraagt ​​ongeveer 1-2 dagen, waardoor deze beter geschikt is voor de vroege planning van nieuwbouwprojecten. De horizontale lay-out heeft echter een hogere fouttolerantie voor de vlakheid van de fundering, en een lichte grondverzakking zal de werking van de apparatuur niet gemakkelijk beïnvloeden.

(II) Onderhoud

De ISW horizontale centrifugaalpomp is handiger voor onderhoud: vanwege de horizontale verdeling van de motor en het pomplichaam hoeft deze tijdens demontage alleen het koppelingsschild te verwijderen en de verbindingsbouten los te draaien om de motor van het pomplichaam te scheiden. Bij het vervangen van kwetsbare onderdelen zoals waaiers en afdichtingen hoeft de leiding niet te worden verplaatst. Onderhoudspersoneel kan op de grond werken, wat zeer veilig is. Als de afdichting bijvoorbeeld lekt, hoeft het onderhoudspersoneel niet hoog te klimmen en kan de vervanging binnen 1-2 uur worden voltooid.

Bij de verticale ISG-centrifugaalpomp is het, omdat de motor zich bovenaan bevindt, tijdens onderhoud noodzakelijk om eerst de motorbedrading en bevestigingsbouten te verwijderen en de motor op te tillen om toegang te krijgen tot de interne componenten van het pomplichaam. Als het in een smalle ruimte of een hoge apparatuurruimte wordt geïnstalleerd, is het noodzakelijk om een ​​kraan of hijsapparatuur te gebruiken, wat resulteert in een lange onderhoudscyclus en hoge kosten. Daarom wordt voor scenario's met hoge eisen aan onderhoudsgemak (zoals onbewaakte pompstations) de ISW horizontale centrifugaalpomp meer aanbevolen.

V. Selectieoverzicht: snel oordeel in 3 stappen

• Controleer de ruimte: Kies de ISG verticale pomp voor smalle ruimtes, en de ISW horizontale pomp voor voldoende grondruimte.
• Controleer de werkomstandigheden: Kies de ISG-pomp voor vereisten met hoge opvoerhoogte en laag debiet, en de ISW-pomp voor vereisten met gemiddeld lage opvoerhoogte en hoog debiet.
• Controleer de onderhoudsbehoeften: Kies de ISW-pomp voor onbeheerde bediening en gemakkelijk onderhoud; kies de ISG-pomp voor scenario's met lange onderhoudsintervallen en beperkte ruimte.

Conclusie

ISG verticale centrifugaalpompen en ISW ​​horizontale centrifugaalpompen hebben elk hun eigen voordelen, en de kern van de selectie ligt in "aanpassing": afstemmen op uw ruimte, werkomstandigheden en onderhoudsvereisten. Als u nog steeds niet zeker bent over het selecteren van het optimale pompmodel voor uw specifieke werkomstandigheden,TeffikoHet professionele team van het bedrijf kan gratis selectieadvies geven. We hebben een rijke toepassingservaring en kunnen de meest geschikte en efficiënte oplossing aanbevelen op basis van uw specifieke parameters (zoals debiet, opvoerhoogte, mediumkarakteristieken, installatieomgeving, enz.), waardoor een stabiele en energiezuinige werking van uw vloeistofsysteem wordt gegarandeerd.
