Energiebesparende renovatie van oude centrifugaalpompen

De meeste oudcentrifugaal pompenslurpen veel energie op, vooral omdat de onderdelen versleten zijn door jarenlang gebruik en het systeem gewoon niet goed is afgesteld. Maar het punt is: als je vasthoudt aan het idee van "het upgraden van kerncomponenten + het optimaliseren van de systeemmatching", het stap voor stap doet met standaardprocedures en de resultaten daadwerkelijk goed verifieert, zul je zeker het energieverbruik verminderen en de apparatuur langer laten meegaan. Geloof me, ik heb dit werk keer op keer gezien met oude pompen.

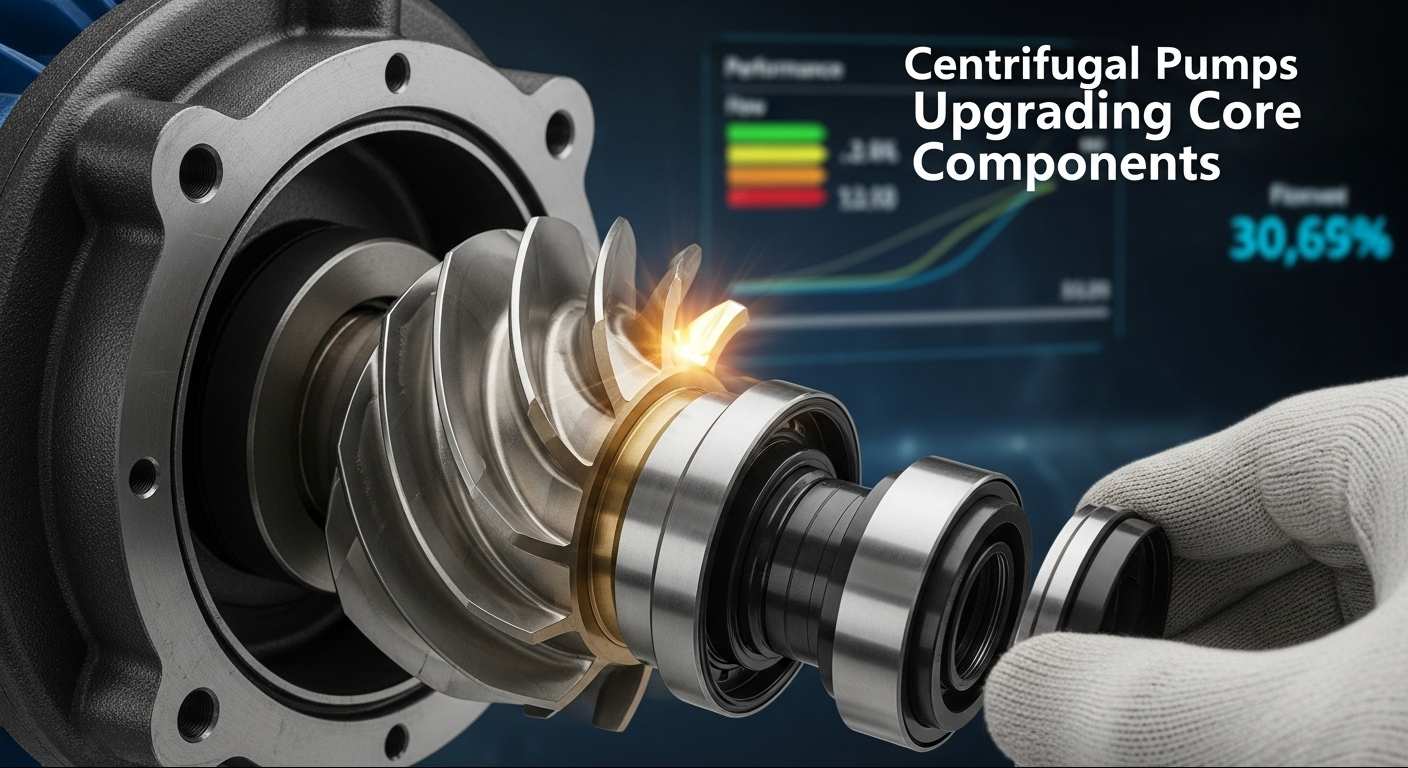

I. Kerncomponenten upgraden

Versleten kernonderdelen zijn de grootste boosdoener achter hoge energierekeningen. Concentreer u hierop en u zult snel verbeteringen zien. U hoeft het niet al te ingewikkeld te maken.

• Waaieroptimalisatie: Kies allereerst voor energiebesparende waaiers met een hydraulisch rendement van meer dan 85%. Kies roestvrij staal of slijtvast materiaal op basis van wat u pompt; als er smurrie in het medium zit, zijn open waaiers de beste keuze. Houd bij het verwisselen de opening tussen de as en het rotorgat ongeveer 0,02 tot 0,05 millimeter - gok niet, gebruik een voelermaat als je die hebt. Na de installatie draait u hem met de hand om er zeker van te zijn dat hij soepel draait, zonder kriebels of krassen.
• Zegelupgrade: Gooi de oude pakkingszegel weg en vervang deze door een mechanisch exemplaar. Hierdoor blijft de lekkage onder de 5 milliliter per uur, wat een game-changer is. Veeg het afdichtingsoppervlak schoon voordat u het installeert; zelfs kleine krasjes kunnen lekkage veroorzaken. Zorg ervoor dat de roterende en stationaire ringen ook perfect parallel zijn. Kies het materiaal op basis van de temperatuur van het medium: siliciumcarbide werkt bijvoorbeeld uitstekend bij hoge temperaturen. En span de veer niet te strak aan; pas hem gewoon aan totdat hij strak aanvoelt en niet gespannen is.
• Lagerverbetering: Vervang de oude lagers door diepgroefkogel- of rollagers met lage wrijving; ze verlagen de wrijvingscoëfficiënt met 30% of meer. Zorg er bij het passen voor dat de tolerantie klopt (ik heb gezien dat mensen dit overslaan en er later spijt van krijgen). Vul het lager met vet, maar niet te veel; 1/3 tot 1/2 van de interne ruimte is voldoende. Als je hem te vol doet, schiet de temperatuur omhoog. Houd het in de gaten tijdens het hardlopen; het moet onder de 70℃ blijven.
• Motorupgrade: vervang elke oude motor met energie-efficiëntieklasse III of lager door een IE3-motor of beter exemplaar met hoog rendement. Zorg ervoor dat het vermogen van de motor overeenkomt met dat van de pomp en controleer de montageafmetingen en asdiameter nog een keer. Niets is frustrerender dan een motor krijgen die niet past. De stappen zijn eenvoudig: schakel de stroom uit en koppel de draden los → ruk de oude motor eruit → plaats de nieuwe erin → sluit de bedrading aan en test. Oh, en vergeet niet om tijdens het testen de driefasenbalans te controleren: ongebalanceerde fasen zullen de motor snel doden.

II. Optimalisatie van systeemmatching: het grote geheel herstellen

Met het upgraden van één onderdeel alleen kom je er niet. Om de efficiëntie echt te verhogen, moet het hele systeem synchroon werken. Zie het als het tunen van een auto, en niet alleen het verwisselen van de banden.

• Aanpassing van pijpleidingen: Probeer te bezuinigen op ellebogen en kleppen; het zijn grote weerstandsvarkens. Gebruik waar mogelijk zachte bochten van 90° in plaats van scherpe rechte hoeken. Bereken de leidingdiameter op basis van een stroomsnelheid van 1-2 meter per seconde; te klein en het is alsof je door een rietje zuigt, te groot en je verspilt energie. Repareer lekken meteen (zelfs kleine lekken kunnen oplopen) en vervang alle leidingen die er verroest of versleten uitzien: ze wachten erop om kapot te gaan.
•
  Kalibratie van de bedrijfscondities: Installeer een debietmeter en manometer om gegevens te verzamelen en vergelijk deze vervolgens met de nominale parameters van de pomp. Als er veel te veel stroming is, gebruik dan frequentieconversie of trim de waaier een beetje; het is niet nodig om het hele ding te vervangen. Als de kop eraf is, verwissel dan de waaier of pas de pijpleidingweerstand aan. Het doel is om de pomp in de hoogrendementzone te laten draaien, die 70% tot 110% van de nominale parameters bedraagt. Ik heb pompen jarenlang ver buiten dit bereik zien draaien – een totaal energieverlies.
• Klepafstelling: Vervang oude kleppen door energiebesparende kleppen zoals kogelkranen of vlinderkleppen. Houd de kleppen niet gedeeltelijk open om op de lange termijn te smoren: dat is een enorme verspilling van energie. Gebruik automatische regeling om de klepopening aan te passen als de stroom verandert; op die manier is deze altijd geoptimaliseerd. Voeg een terugslagklep toe om terugstroming te voorkomen (ik heb zoveel systemen moeten repareren waarbij dit ontbrak) en een filter om smurrie uit de pomp te houden – bespaart u constante reparaties.
• Multipompkoppeling: Voor parallelle of seriepompopstellingen gebruikt u PLC-besturing: deze start en stopt pompen automatisch op basis van het totale debiet. Mijn favoriete opstelling voor parallelle systemen is "hoofdpomp + hulppomp": laat de hulppomp draaien bij lage belasting en beide samen als deze bezet is. Dit zorgt ervoor dat afzonderlijke pompen niet overbelast raken of inefficiënt werken. Geloof me, het is beter dan ze handmatig aan en uit te zetten.

III. Praktisch proces: vasthouden aan normen (maar deze reëel houden)

Volg het proces 'diagnose - ontwerp - constructie - controle' en u houdt de zaken veilig en efficiënt. Geen ingewikkeld jargon nodig, gewoon gezond verstand.

• Voorafgaande inspectie: Begin met het meten van belangrijke zaken zoals debiet, opvoerhoogte en motorvermogen. Controleer op versleten waaiers, lekkende afdichtingen en losse onderdelen. Zoek ook naar verborgen problemen zoals weerstand van pijpleidingen of niet-overeenkomende bedrijfsomstandigheden; deze worden gemakkelijk over het hoofd gezien, maar veroorzaken grote problemen. Schrijf een eenvoudig diagnostisch rapport. U hoeft het niet ingewikkeld te maken; noteer gewoon wat er mis is en wat moet worden opgelost.
• Schemaontwerp: gebruik het diagnoserapport om de juiste onderdelen te kiezen. Maak een gedetailleerd plan voor pijpleidingrenovatie en parameterkalibratie. Bekijk de cijfers: budget, verwachte energiebesparingen en tijdlijn. En vergeet niet om tijdens de bouw een tijdelijke watervoorziening te plannen. Ik heb projecten wekenlang zien uitstellen omdat dit een bijzaak was.
• Constructie ter plaatse: Voordat u iets uit elkaar haalt, schakelt u de stroom uit, sluit u de kleppen en laat u het medium uit de pomp lopen – veiligheid voorop. Gebruik het juiste gereedschap om onderdelen te verwijderen; forceer niets (ik heb bouten gebroken terwijl ik dit probeerde te overhaasten). Installeer de onderdelen in de volgorde: eerst intern, dan extern; eerst de kerncomponenten, daarna de hulponderdelen. Precisie is hier belangrijk: als er iets niet klopt, werkt de pomp niet goed. Test het eerst leeg om er zeker van te zijn dat het stabiel is, laat het vervolgens onder belasting draaien, pas het aan de hoge-efficiëntiezone aan en noteer de gegevens. Pro-tip: maak foto's tijdens de installatie. Bespaart u later kopzorgen als er iets moet worden opgelost.
• Veiligheidscontrole: Train uw bemanning voordat ze beginnen; niemand mag ermee aan de slag gaan. Plaats waarschuwingsborden, deel beschermende kleding uit en zorg ervoor dat iedereen de risico's kent. Voor werk op grote hoogte is een veiligheidsgordel nodig, voor elektrische werkzaamheden is een gecertificeerde elektricien nodig en voor zware onderdelen is de juiste hijsuitrusting nodig. Laat iemand de hele tijd toezicht houden; ongelukken gebeuren als mensen zelfgenoegzaam worden.

IV. Effectverificatie: ervoor zorgen dat het echt werkt

De renovatie is nog niet klaar als het laatste onderdeel is geïnstalleerd; u moet bewijzen dat er energie wordt bespaard. Sla deze stap niet over!

• Testen van energie-efficiëntie: Gebruik een debietmeter, manometer en vermogensanalysator om het debiet, de opvoerhoogte en het vermogen te meten. Voer meerdere metingen uit onder verschillende bedrijfsomstandigheden (lage belasting, hoge belasting, normale belasting) en vergelijk deze met vóór de renovatie. Je wilt minimaal 10% efficiëntieverbetering; als u minder krijgt, is er iets mis (waarschijnlijk een niet-overeenkomend onderdeel of een lek dat u hebt gemist).
• Berekening van de voordelen: Vergelijk de elektriciteitsrekeningen voor en na om te zien hoeveel u jaarlijks bespaart. Tel de totale renovatiekosten bij elkaar op om de terugverdientijd te bepalen: 1 tot 3 jaar is redelijk. En vergeet de indirecte voordelen niet: minder reparaties, een langere levensduur van de apparatuur en minder uitvaltijd. Ik had een klant die alleen al aan elektriciteit 120.000 yuan per jaar bespaarde na de renovatie van drie pompen; de terugverdientijd was slechts 1,8 jaar.
• Langetermijnmonitoring: stel een onderhoudslogboek op: niets bijzonders, gewoon een notitieboekje of spreadsheet. Test de pomp de eerste drie maanden maandelijks en daarna elk kwartaal. Maak de waaier regelmatig schoon, controleer de afdichtingen en smeer de lagers. Klein onderhoud bespaart nu grote reparaties later.
• Acceptatienaleving: Volg de regels in "Energie-efficiëntielimieten en energie-efficiëntieklassen voor centrifugaalpompen". Verzamel al uw papierwerk: diagnoserapport, renovatieplan, testgegevens en onderhoudslogboeken. U moet bewijzen dat elke stap goed is uitgevoerd. Dit is van cruciaal belang voor audits of als u ooit problemen moet oplossen.

V. Referentierenovatiecasussen en scenariospecifieke tips

(1) Een typisch succesverhaal

Een chemische fabriek had drie oude centrifugaalpompen die al meer dan tien jaar draaiden. Ze hadden versleten waaiers en inefficiënte motoren, waardoor ze 25% meer energie verbruikten dan het sectorgemiddelde. Dit is wat we hebben gedaan: ① Verwisseld met hoogefficiënte waaiers en IE4-motoren; ② De buisdiameter geoptimaliseerd en frequentieconversie-apparaten toegevoegd; ③ Stel een maandelijks onderhoudsschema op. De resultaten? Elke pomp gebruikte 30% minder elektriciteit, waardoor 120.000 yuan per jaar werd bespaard. De terugverdientijd bedroeg 1,8 jaar, de trillingen daalden van 6,5 mm/s naar 2,3 mm/s en de verwachting is dat de pompen nog eens 5 jaar meegaan. Totale overwinning.

(2) Tips voor verschillende scenario's

• Chemische industrie: De meeste media zijn corrosief of bevatten onzuiverheden. Geef prioriteit aan corrosiebestendige waaiers (Hastelloy werkt prima) en zeer sterke afdichtingen. En uit liefde voor efficiëntie: houd de filters schoon; smurrie in de pomp is een doodvonnis voor onderdelen.
• Watervoorziening: De stroomsnelheden schommelen wild. Maak gebruik van ‘frequentieconversie + koppeling van meerdere pompen’: laat één pomp op lage frequentie draaien tijdens de daluren en combineer ze tijdens de spits. Dit vermindert de throttling-verliezen, die enorm zijn voor watersystemen.
• Energiesector: Hoge temperaturen en druk zijn overal. Upgrade naar hittebestendige lagers en mechanische afdichtingen – houd de lagertemperatuur onder de 65℃. Isoleer de leidingen ook goed; warmteverlies is een stille energieverspilling.

VI. Tips voor langdurig onderhoud en energiebesparing

Renovatie is geen eenmalige klus; u moet het onderhoud bijhouden om de energiebesparingen gaande te houden.

1.Regelmatige inspecties:Controleer wekelijks op afdichtingslekken, lagertemperatuur en trillingen. Maak de filters maandelijks schoon: verstopte filters verminderen de efficiëntie. Test de stroomsnelheid, opvoerhoogte en andere parameters elk kwartaal. Ontdek problemen vroeg, anders veranderen ze in grote, dure problemen.

2.Gestandaardiseerde werking:Schrijf eenvoudige operationele procedures op, geen juridisch taalgebruik nodig. Vertel uw bemanning dat ze overdruk of overstroming moeten vermijden, en dat ze "stationair draaien" of "drukvergrendeling" moeten verbieden; deze ruïneren onderdelen snel. Ik heb in maanden tijd pompen kapot zien gaan, omdat operators bezuinigden.

3. Personeelstraining:Train uw onderhoudspersoneel regelmatig. Leer ze de basisprincipes van energiebesparend renoveren, hoe ze parameters kunnen monitoren en wat ze moeten doen in geval van nood. Je hebt geen experts nodig, alleen mensen die de pompen door en door kennen.

4. Gegevensbeheer:Zet een database met energieverbruik op. Vergelijk het maandelijkse en driemaandelijkse gebruik, zoek uit waarom het fluctueert (seizoensgebonden veranderingen? Lekken?) en pas het dienovereenkomstig aan. Gegevens liegen niet: gebruik ze om zaken geoptimaliseerd te houden.
