API 610 dient als de algemene standaardnorm voor horizontale centrifugaalpompen in de petrochemische, olie-gas- en chemische industrie. Deze norm classificeert industriële centrifugaalpompen in drie kernconfiguraties: OH-overhangende pompen, BB-pompen tussen lagers en VS verticaal opgehangen pompen. Met jarenlange diepgaande R&D- en productie-expertise op het gebied van API 610-conforme pompen, levert Teffiko zeer betrouwbare vloeistoftransportoplossingen voor diverse industrieën door middel van gestandaardiseerd structureel ontwerp en rijke ervaring in aanpassing aan veeleisende bedrijfsomstandigheden.

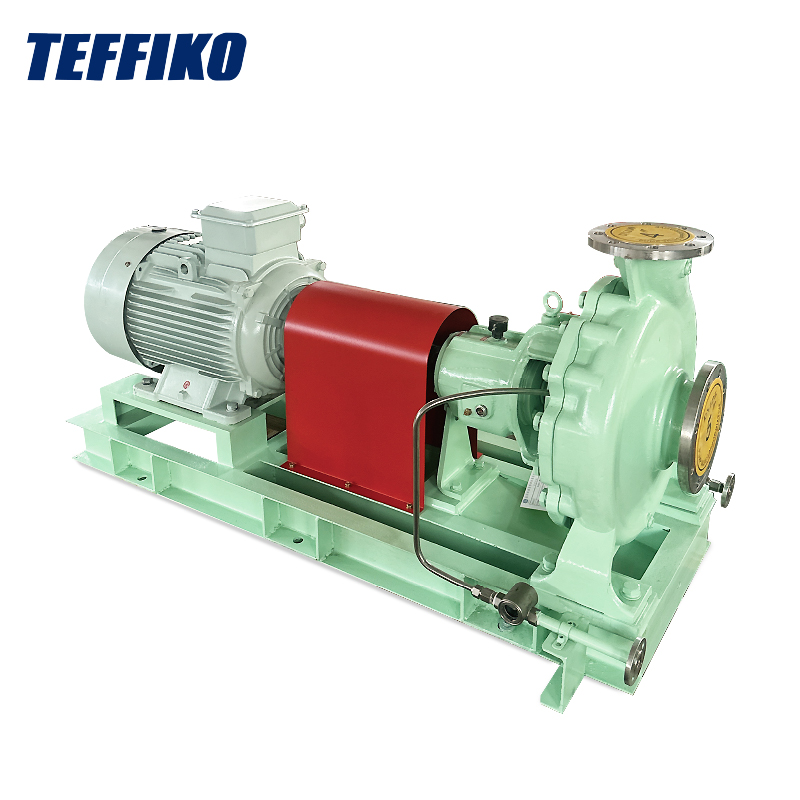

OH (overhangende pomp):De waaier is gemonteerd aan het uiteinde van de pompas, vrijdragend buiten het lagerhuis. Het lagersamenstel is volledig geïsoleerd van de procesvloeistof. Het is een mainstream lichtgewicht horizontaal pomptype.

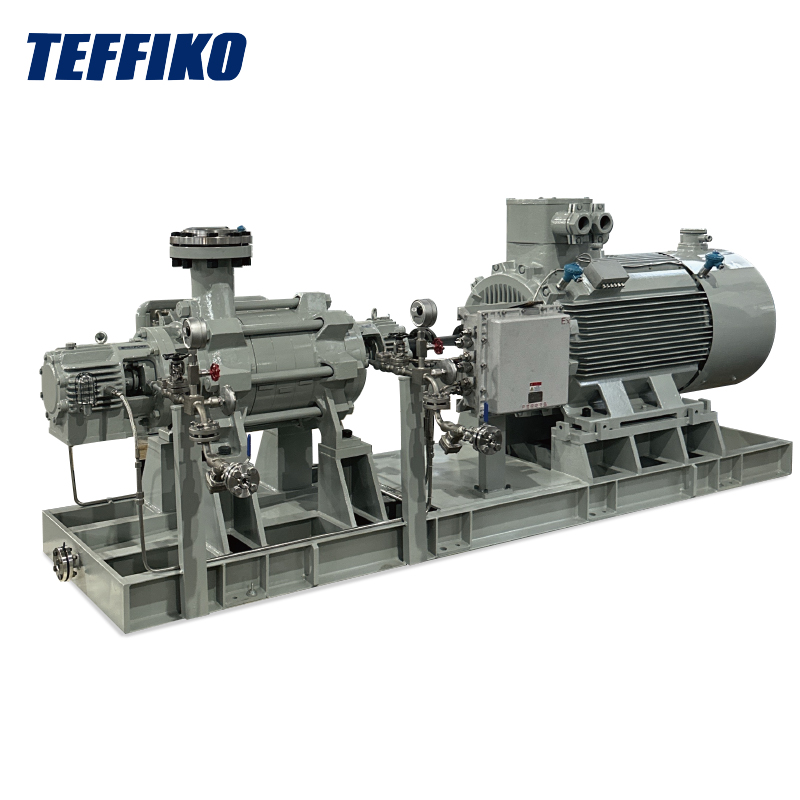

BB (pomp tussen lagers):De waaier is tussen twee sets lagers met een symmetrische steunstructuur aangebracht, wat de rotorbalans en de algehele stijfheid van de steun aanzienlijk verbetert voor veeleisende bedrijfsomstandigheden.
VS (verticaal opgehangen pomp):De pompas en waaier zijn verticaal opgehangen en ondergedompeld in de getransporteerde vloeistof. Het wordt vooral toegepast in verticale diepwater- en tanktransportscenario's en zal in dit document niet in detail worden besproken.
Compacte algehele structuur met een kleine voetafdruk, geschikt voor projecten met beperkte ruimte; eenvoudige onderhoudswerkzaamheden; gemakkelijke inspectie en vervanging van mechanische afdichtingen en waaiers, waardoor de uitvaltijd aanzienlijk wordt verminderd; geschikt voor stabiele druk en matige hydraulische belasting, en vertoont een uitstekend aanpassingsvermogen voor nutsvoorzieningen.
Beperkt door de overhangende structuur, ontstaat er een hoog risico op doorbuiging van de as bij omstandigheden met grote waaierdiameters en hoge druk, wat gemakkelijk overmatige trillingen kan veroorzaken. Het is niet geschikt voor continue, zware productiesystemen met een hoog debiet, hoge temperatuur en hoge druk. Het heeft een korte levensduur en snelle slijtage van de afdichtingen onder zware bedrijfsomstandigheden op lange termijn.
Watertransport van nutsvoorzieningen, dosering van chemische reagentia, overdracht van lichte koolwaterstoffen, transport van hulpprocesvloeistoffen en andere niet-kritische, intermitterende of lage belastingtaken.
Het symmetrische ontwerp van de rotorsteun maakt een sterk aanpassingsvermogen van de belasting en een extreem hoge asstabiliteit mogelijk; geschikt voor langdurig gebruik onder omstandigheden van hoge temperatuur en hoge druk met lage dynamische asbelastingen; gebalanceerde rotorkrachten verminderen effectief trillingen van de apparatuur en axiale stuwkracht, waardoor een veel superieure operationele stabiliteit wordt geleverd in vergelijking met OH-pompen.
Zwaarder apparatuurgewicht, grotere voetafdruk en vereisten voor robuuste en stevige funderingen van apparatuur; geavanceerde en complexe structuren, vooral voor meertraps BB-pompen; omslachtige demontage- en onderhoudsprocedures met zware onderhoudswerkzaamheden en strenge eisen voor uitlijningsnauwkeurigheid tijdens installatie.
Transport van olie-gas over lange afstanden via pijpleidingen, waterinjectiesystemen in olievelden, amine-vloeistofcirculatie in raffinaderijen, ontlading via hoge temperaturen uit de torenbodem, het onder druk zetten van het voedingswater in de ketel en andere kritische continue productietaken.
Om een snelle differentiatie van hardwareconfiguraties, prestatie- en werkings-onderhoudsverschillen tussen de twee pomptypen mogelijk te maken, omvat de volgende volledige vergelijkingstabel onder de API 610-standaard de belangrijkste selectieparameters:
| Vergelijkingsitem | OH overhangende pomp | BB-tussenlagerpomp |
|---|---|---|
| Asondersteuningsmethode | Overhangende steun aan één uiteinde | Symmetrische ondersteuning met dubbele lagers |
| Voetafdruk en fundering | Compact formaat met eenvoudige basis | Groot formaat vereist een versterkte fundering |
| Drukverwerkingscapaciteit | Geschikt voor matige druk | Geschikt voor hoge/ultrahoge druk |
| Stroomcapaciteit | Lage tot gemiddelde stroom | Gemiddeld tot hoog debiet met sterke belastingstolerantie |
| Onderhoudsgemak | Eenvoudige structuur met handig onderhoud | Complexe structuur met uitgebreide onderhoudsprocedures |
| Axiale belasting en vervorming | Er vindt asdoorbuiging plaats; matige stabiliteit | Evenwichtige belastingen zonder noemenswaardige vervorming |
| Rotordynamica-prestaties | Beperkte stijfheidsmarge met relatief lage rotatiesnelheid | Voldoende stijfheid, lage trillingen en hoge stabiliteit |
| Lagertype | Kogel-/rol-wentellagers | Huls-/kantellagers |
| Afdichtingsconfiguratie | Conventionele mechanische afdichtingen met enkele / dubbele cartridge | Gelijkliggende/tandem hogedrukafdichtingen |
| Veelgebruikte materialen | 316 roestvrij staal, duplexroestvrij staal | Chroomstaal, Inconel, Hastelloy |
Voor projecten die goedkope, gemakkelijke bediening en onderhoud met beperkte ruimte nastreven, onder middelhoge tot lage druk en kleine tot middelmatige stroomvoorzieningen, hebben OH-overhangende pompen de voorkeur. Voor kritische continue productie-eenheden die worden blootgesteld aan omstandigheden van hoge temperatuur, hoge druk en hoge stroming met strenge eisen aan de stabiliteit van de apparatuur, een laag uitvalpercentage en een lange levensduur, moeten BB-tussenlagerpompen worden gebruikt. De daadwerkelijke pompselectie vereist een uitgebreide evaluatie van parameters zoals gemiddelde corrosiviteit, viscositeit en start-stopfrequentie om de betrouwbaarheid van de apparatuur en de projecteconomie in evenwicht te brengen.
Voor aangepaste inkoopvereisten, technische informatie, monsters, prijzen of vragen over oplossingen voor bulkbestellingen kunt u onmiddellijk contact met ons opnemen via (https://www.teffiko.com). Werk samen met het TEFFIKO-team om uw toepassingsvereisten te bespreken en passende oplossingen voor uw productiebehoeften te identificeren.
