In het grootse landschap van vloeibare machines,Teffikois lange tijd nauw betrokken geweest op het gebied van centrifugaalpompen.Centrifugaal pompennemen een dominante positie in vanwege hun eenvoudige structuur en brede toepassingsbereik. Hoewel er een grote verscheidenheid aan centrifugaalpompen bestaat, variërend van miniatuurhuishoudelijke boosterpompen tot gigantische industriële afvoerstations met een enorm verschillend uiterlijk, lijken hun kernorganen opvallend veel op elkaar wanneer hun omhulsels worden verwijderd.
Vandaag zullen we een diepgaande analyse uitvoeren van de structurele details en evolutielogica van centrifugaalpompen door de klassieke Type B-pompen, moderne IS-pompen en dubbelzuigpompen met groot debiet te combineren.

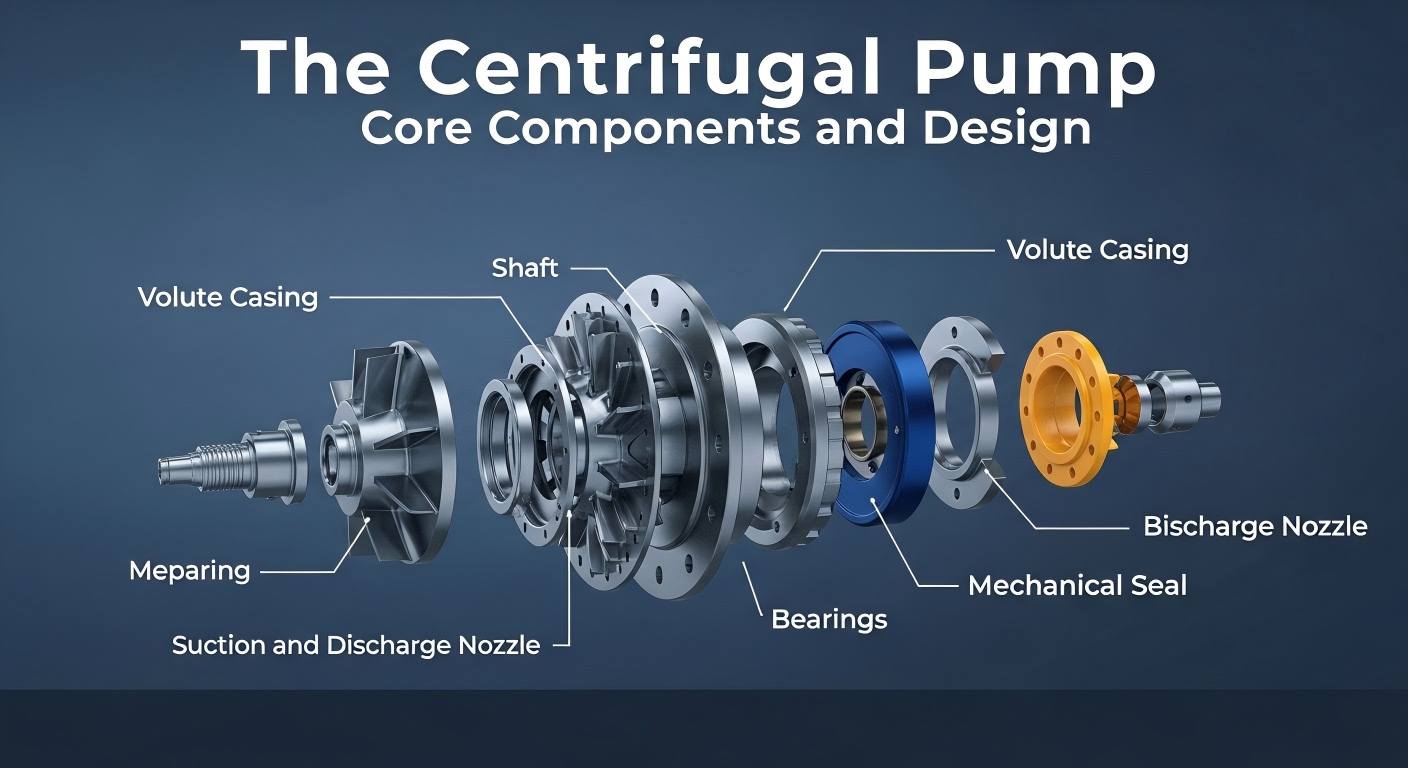

Ongeacht de variaties in het pomptype vormen de volgende hoofdcomponenten het basisframework van centrifugaalpompen:
Nadat we de algemene structuur van centrifugaalpompen hebben begrepen, onderzoeken we verder verschillende veelvoorkomende typen centrifugaalpompen, elk met een gericht structureel ontwerp om zich aan te passen aan verschillende werkomstandigheden.
De Type B-pomp is een klassiek centrifugaalpompontwerp, gekenmerkt doordat het ene uiteinde van de pomp wordt ondersteund door lagers in de beugel, terwijl het uiteinde met de waaier vrijdragend uit de beugel steekt. Gebaseerd op de combinatie van het pomplichaam en het pompdeksel, zijn Type B-pompen onderverdeeld in typen die aan de voorkant en aan de achterkant openen. Het naar achteren openende ontwerp biedt aanzienlijke voordelen tijdens onderhoud: de beugel samen met de waaier kan eenvoudig worden verwijderd door de moer van de beugelaansluiting los te draaien, zonder de inlaat- en uitlaatleidingen van de pomp te demonteren, waardoor het onderhoudsproces aanzienlijk wordt vereenvoudigd. Het grootste deel van de axiale kracht van Type B-pompen wordt gecompenseerd door balansgaten in de waaier, en de resterende kracht wordt gedragen door de lagers. Dit type pomp is eenvoudig van structuur, betrouwbaar in gebruik, gemakkelijk te vervaardigen en te onderhouden, en zeer aanpasbaar, zodat het ooit op grote schaal werd gebruikt.
De IS-pomp is de reguliere eentraps-centrifugaalpomp met enkele aanzuiging die geleidelijk de Type B-pompen vervangt. Het is geoptimaliseerd op basis van Type B-pompen om de energie-efficiëntie en het gemak te verbeteren. De diameter van de zuigpoort van IS-pompen is meestal groter, en de zuig- en perspoorten van het pomphuis zijn ook verbeterd, waarbij het pomplichaam direct op de basis wordt ondersteund. Vergeleken met Type B-pompen met dezelfde prestaties hebben IS-pompen een kleiner nominaal vermogen, wat hun energiebesparende eigenschappen weerspiegelt. IS-pompen hebben ook een naar achteren openende structuur, wat het onderhoudsgemak verder vergroot: de roterende delen kunnen worden teruggetrokken voor onderhoud door de tussenverbinding van de verlengde koppeling te verwijderen, zonder het pomplichaam, de pijpleidingen en de motor te demonteren. IS-pompen zijn geschikt voor industriële en stedelijke watertoevoer en -afvoer, maar ook voor landbouwirrigatie, en kunnen schoon water of vloeistoffen transporteren met fysische en chemische eigenschappen die vergelijkbaar zijn met schoon water, met een temperatuur niet hoger dan 80°C.
De eentraps centrifugaalpomp met dubbele zuigkracht is structureel gelijkwaardig aan het combineren van twee waaiers van type B-pompen, waarbij vloeistof tegelijkertijd van zowel de linker- als de rechterkant van de waaier binnenkomt, waardoor het debiet veel groter is dan dat van een pomp met enkele zuigkracht van dezelfde grootte. De rotor wordt aan beide uiteinden ondersteund, en het pomphuis is gewoonlijk van het horizontaal gespleten slakkenhuistype, waarbij twee semi-helische zuigkamers samen met het pomphuis een gespleten structuur vormen. Dit ontwerp kan niet alleen grote stroomsnelheden aan, maar balanceert ook zelf de axiale kracht van de pomp dankzij de symmetrische vloeistofinvoer in de waaier, waardoor de noodzaak voor een extra axiale krachtbalanceringsapparaat wordt geëlimineerd. Bij hetzelfde debiet hebben dubbelzuigpompen over het algemeen een betere cavitatieweerstand dan enkelzuigpompen, wat vooral belangrijk is voor het transporteren van gemakkelijk verdampende vloeistoffen of onder omstandigheden met hoge zuigkracht. Het asafdichtingsapparaat van de pomp maakt meestal gebruik van een pakkingafdichting, waarbij een waterafdichtingsring in de pakkingbus is geïnstalleerd voor koeling en smering door het inbrengen van water onder druk.
Van de robuuste duurzaamheid van Type B-pompen tot de energiebesparende precisie van IS-pompen en de schitterende prestaties van dubbelzuigpompen: de structurele evolutie van centrifugaalpompen heeft zich altijd geconcentreerd op de twee kernthema's efficiëntie en onderhoudsgemak. Verschillende soorten centrifugaalpompen hebben, gebaseerd op de algemene kernstructuur, hun eigen structurele kenmerken en toepassingsvoordelen om aan de behoeften van verschillende industriële scenario's te voldoen.Teffikozal de R&D en toepassing van centrifugaalpompen blijven versterken met professionele technologie.
