Gedetailleerde uitleg van schroefpompen

Werkingsprincipe en praktische toepassingen

Schroefpompenzijn een van de oudste en meest betrouwbare verdringerpomptechnologieën in de industriële vloeistofbehandelingssector. Hun volledige productassortiment, inclusief pompen met enkele schroef, dubbele schroef en drievoudige schroef, wordt veel gebruikt in de olie- en gas-, chemische, maritieme en andere industrieën. Deze pompen hebben wereldwijd erkenning gekregen van klanten vanwege hun betrouwbare prestaties en op maat gemaakte oplossingen. Ondanks hun eenvoudige structuur missen veel ingenieurs een grondig begrip van hun werkingsprincipe en selectietoepassingen. Dit artikel geeft een gedetailleerde uitleg op basis vanTEFFIKOtechnische praktijk om beslissingen over apparatuurselectie te ondersteunen en de optimale prestaties van schroefpompen te maximaliseren.

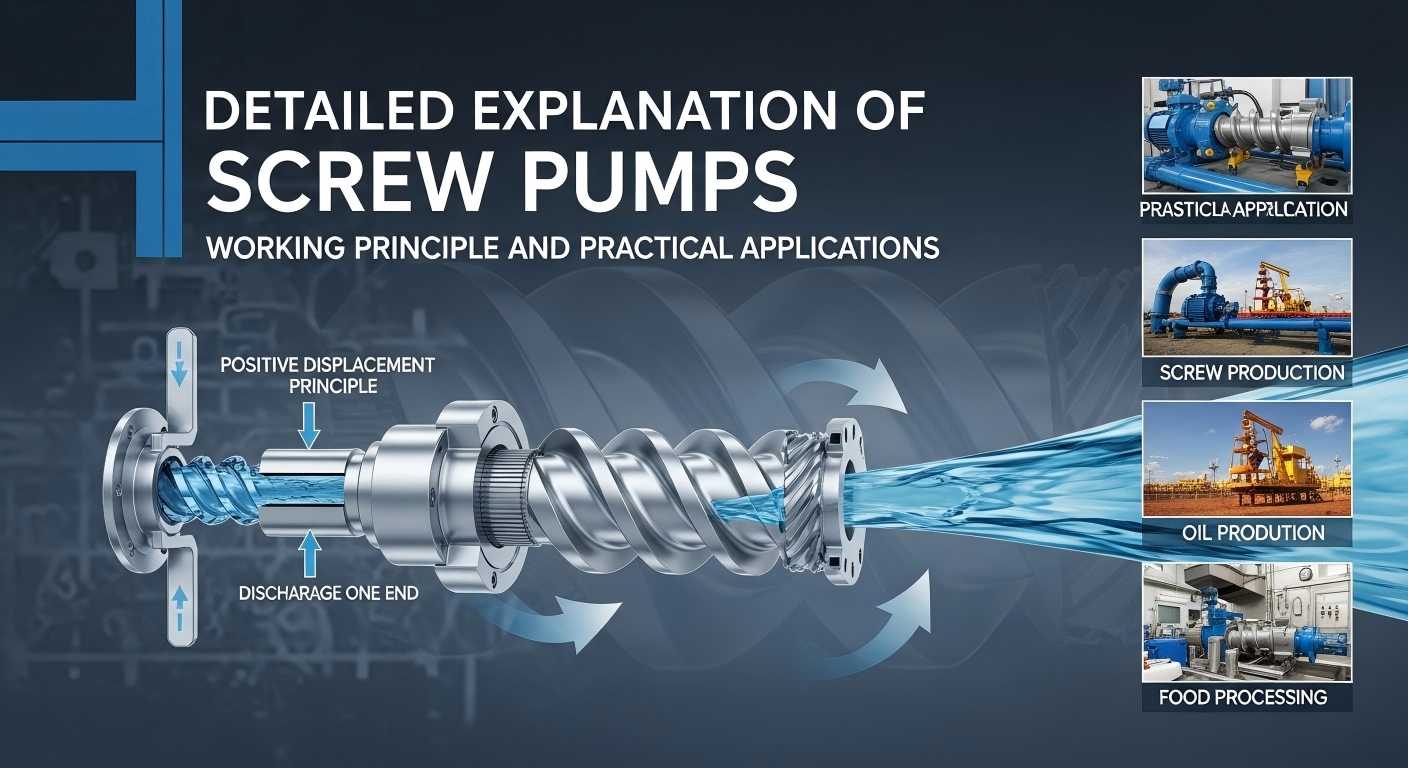

Werkingsprincipe van schroefpompen

De kern van een schroefpomp is het transporteren van vloeistof langs de as van een of meer roterende schroeven. Wanneer de schroeven draaien, vormt de spiraalvormige structuur afgedichte kamers die van de zuigpoort naar de afvoerpoort bewegen. Elke rotatie neemt een vast volume vloeistof mee en duwt dit naar voren.

Het belangrijkste voordeel is een pulsvrije stroom. In tegenstelling tot centrifugaalpompen die vloeistof transporteren door middel van kinetische energie, leveren schroefpompen een vrijwel constante stroom, wat van cruciaal belang is voor procesgevoelige toepassingen zoals smeersystemen, hydraulische aandrijvingen en precisiedosering.

Constructies met enkele schroef, dubbele schroef en drievoudige schroef

• Pomp met enkele schroef(holtepomp)werkt met een roterende rotor en een vaste rubberen stator. De schroefstructuur vormt meerdere doorlopende kamers die vloeistof van de zuigpoort naar de afvoerpoort stuwen. Het is geschikt voor vloeistoffen met een hoge viscositeit en schuifgevoelige vloeistoffen, maar heeft beperkingen wat betreft rotatiesnelheid en temperatuurbestendigheid.
• Dubbelschroefspompheeft twee in elkaar grijpende, tegengesteld draaiende schroeven. Het kan hoogviskeuze en semi-vluchtige vloeistoffen verwerken, werkt op hogere snelheden dan pompen met enkele schroef, en wordt veel gebruikt in het transport van ruwe oliepijpleidingen, de toevoer van ruwe olie in raffinaderijen en hydraulische systemen.
• Pomp met drie schroevenbestaat uit één aandrijfschroef en twee aangedreven schroeven. Het in elkaar grijpen van de aandrijfschroefdraad met de aangedreven schroeven vormt afgedichte kamers, wat een hogere druk en een beter rendement biedt. Het is geschikt voor schone, smerende vloeistoffen zoals hydraulische olie en stookolie.

Kernvoordelen ten opzichte van centrifugaalpompen

• Sterk zelfaanzuigend vermogen:De zuighoogte kan meer dan 6 meter bedragen, er is geen extra aanzuigapparatuur vereist, het opstarten gaat snel en het past zich aan aan een laag vloeistofniveau en frequente start-stop-scenario's.
• Aanpasbaar aan media met hoge viscositeit:Hoe hoger de mediumviscositeit, hoe stabieler de transportprestaties, wat centrifugaalpompen nauwelijks kunnen bereiken.
• Transport met lage afschuiving:Vloeistof wordt soepel en zonder turbulentie in de axiale richting getransporteerd, is geschikt voor emulsies en suspensies en beschermt effectief afschuifgevoelige media.
• Stabiel debiet:Geen drukpulsatie, vermindert de druk op de pijpleidingen, werkt met minder geluid en zorgt voor stabiele productieprocessen.
• Bidirectionele bediening:Vloeistof kan omgekeerd worden getransporteerd door de draairichting van de schroeven te veranderen, wat flexibiliteit biedt voor meer industriële scenario's.

Gemeenschappelijke toepassingsgebieden

• Olie- en gasindustrie:Transport van ruwe olie, druk op pijpleidingen, levering van stookolie.
• Hydraulische systemen:Industriële persen, mobiele apparatuur, scheepsstuurinrichtingen.
• Smeersystemen:Smering van versnellingsbakken, compressoren en stoomturbines – de pulsvrije transportfunctie vermijdt drukschommelingen in smeersystemen en verlengt de levensduur van de apparatuur.
• Raffinage-industrie:Asfalt-, restolie- en polymeertransport.
• Chemische industrie:Transport van hars, lijm en drukinkt – transport met lage afschuiving beschermt de eigenschappen van het medium, voorkomt productverslechtering en past zich aan corrosieve en hoogviskeuze media aan.
• Maritieme sector:Dekmachines, motorsmering, ballastsystemen – TEFFIKO-schroefpompen passen zich aan complexe maritieme werkomstandigheden aan, zijn bestand tegen trillingen en schokken en zorgen voor navigatieveiligheid.

Bedrijfsconditiebereik

Schroefpompen presteren het beste binnen specifieke parameterbereiken. De optimale bedrijfsomstandigheden zijn als volgt:

• Rotatiesnelheid:1000–3600 tpm voor pompen met dubbele/drievoudige schroef; 300–1800 tpm voor pompen met enkele schroef (lagere snelheid).
• Viscositeit:De optimaal toepasbare viscositeit is doorgaans 10–1000 cSt; ontwerpen voor media met een lagere of hogere viscositeit zijn ook beschikbaar.
• Druk:Dubbel-/drievoudig-schroefpompen kunnen meer dan 200 bar bereiken; enkelschroefspompen zijn doorgaans onder de 20 bar.
• Temperatuur:Beperkt door lager- en schroefmaterialen, is het algemeen toepasselijke temperatuurbereik -40℃ tot +300℃.

Gebruik buiten de bovengenoemde omstandigheden zal de slijtage van onderdelen versnellen en zelfs schade veroorzaken.

Veelvoorkomende faalmodi en preventieve maatregelen

• Lagerslijtage:Lagers worden onderworpen aan continue radiale en axiale belastingen. Selecteer lagers met de juiste nominale belasting en controleer de temperatuur.
• Schroef slijtage:Schurende deeltjes in het medium zullen het schroefoppervlak eroderen. Installeer een filter bij de inlaat of gebruik schroeven van gehard materiaal.
• Droogloopschade:Enkelschroefspompen met rubberen stators raken tijdens het drooglopen onmiddellijk beschadigd. Uitrusten met een droogloopbeveiliging.
• Schade door oververhitting:Hogedruk- en lage-stroomomstandigheden hebben de neiging de gemiddelde temperatuur te laten stijgen. Installeer een apparaat voor recirculatie of warmteafvoer met minimale stroom.

Misvattingen die u bij de selectie moet vermijden

• Selecteer niet op basis van prestatiecurven voor schoon water, aangezien een gemiddelde viscositeit de pompprestaties aanzienlijk beïnvloedt.
• Negeer de Net Positive Suction Head Required (NPSHr) niet, vooral niet voor media met een hoge viscositeit.
• Selecteer niet alleen op basis van het maximale debiet; houd rekening met het debietregelbereik en de deellastefficiëntie.

Samenvatting

Schroefpompen hebben onvervangbare voordelen ten opzichte van centrifugaalpompen: ze kunnen hoogviskeuze, smerende en afschuifgevoelige media transporteren, pulsvrij transport bereiken en beschikken over een uitstekend zelfaanzuigend vermogen. Door hun basisprincipes onder de knie te krijgen, kunnen ingenieurs redelijke keuzes maken en voortijdige uitval van apparatuur als gevolg van veelvoorkomende fouten voorkomen. Als wereldwijd toonaangevend merk met 20 jaar expertise op het gebied van schroefpompen,TEFFIKObiedt betrouwbare en efficiënte transportdiensten voor schroefpompen aan industrieën over de hele wereld met geavanceerde R&D-technologie, strikte kwaliteitsinspectie (100% volledige inspectie van alle producten), volledige dekking van het productassortiment en oplossingen op maat. We ondersteunen klanten gedurende het hele proces, van selectiebegeleiding, levering van apparatuur tot after-salesondersteuning, waardoor ze een efficiënte en stabiele werking van de apparatuur kunnen realiseren en nieuwe waarde kunnen ontsluiten in de industriële vloeistofbehandeling.
